การเสริมลำแสงและคอลัมน์

ภาพรวมของผลิตภัณฑ์

โครงการเริ่มก่อสร้างในครึ่งแรกของปี 2003 โครงการนี้เป็นโครงสร้างครึ่งเฟรม 7 ชั้น พื้นฐานกองเป็นเกอะเบื่อท่อที่จุ่ม และโครงสร้างด้านบนใช้ซีเมนต์ 425 # เนื่องจากการทดสอบประสิทธิภาพของปูนซีเมนต์แบบเดียวกัน พบว่าความแข็งแรงของปูนซีเมนต์ 3 วันและ 7 วันมีคุณสมบัติ แต่ความแข็งแรงของปูนซีเมนต์ 28 วันไม่มีคุณส ด้วยเหตุผลนี้ หน่วยทดสอบของหน่วยทดสอบคุณสมบัติใช้วิธีการกลับมาอัลตราโซนิกเพื่อทดสอบคอลัมน์ด้านล่างของโครงการ ผลการทดสอบแสดงให้เห็นว่าความแข็งแรงของคอนกรีตคานและคอลัมน์ส่วนใหญ่ 1 ~ 3 ชั้นต่ำกว่าความแข็งแรงของการออกแบบ C25 เดิม

แผนสอง

หนึ่งคือการเพิ่มวิธีการตัดข้าม แต่การก่อสร้างมีความซับซ้อน และระยะเวลาการก่อสร้างยาวนาน ผนังอิฐบางอย่างถูกสร้างขึ้น ซึ่งจะทําให้เกิดการเสียการทำใหม่

พิจารณาความเร่งด่วนของโครงการ เงื่อนไขการก่อสร้างมีจํากัดหลังจากการใช้งาน และเพื่อลดค่าใช้จ่ายในการเสริม การใช้แผนที่สอง คือวิธีการเสริมสร้างด้วยแผ่นเหล็กที่

ขึ้นอยู่กับ

 (1) การคำนวณความจุแบริ่งของวิธีเสริมแถบเหล็กผูก:

Fcmbx=fyAs+0.9fayAa - fy/As/

Mu = fcmbx (h01-x/2) + fy/As/ (h01-as/)

 (2) การคำนวณความยาวของการเชื่อมโยงของแผ่นเหล็กเสริม:

L1 > 2fayta / fcv

ตามลักษณะของโครงการ วิธีการต่อไปนี้ถูกนำมาใช้เพื่อเสริมเสริมคอลัมน์และคาน

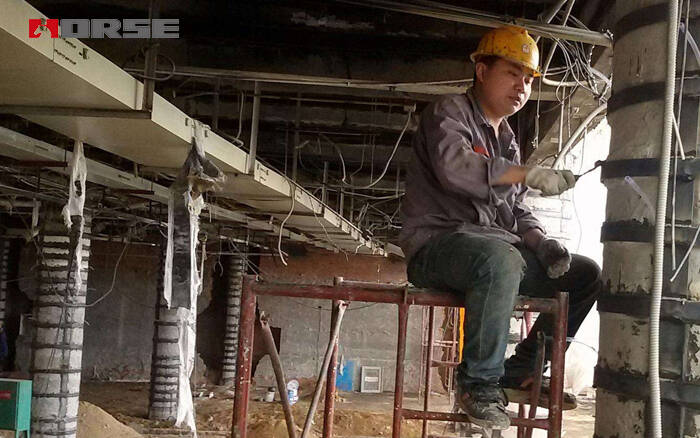

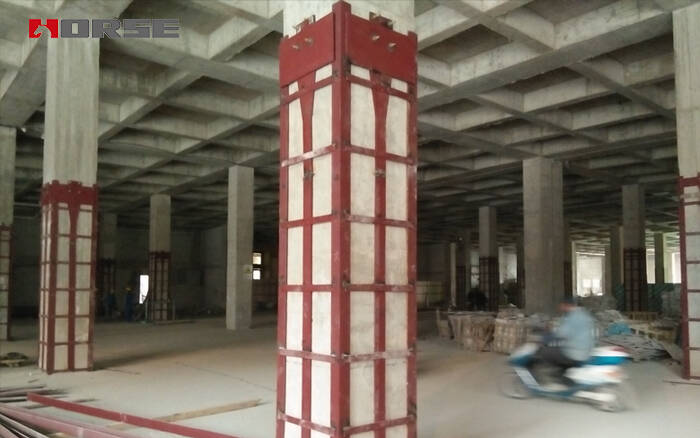

1. เสริมคอลัมน์:

พิจารณาว่าความแข็งแรงของคอนกรีตคอลัมน์ไม่สามารถบรรลุความต้องการในการออกแบบได้ ความสามารถในการแบริ่งของคอลัมน์และอัตราส่วนการบีบอัดแบบแกนไม่สามารถตอบสนองความต้องการมาตรฐ เสริมคอนกรีตคอนกรีตจะติดกับด้านล่างของคานหรือด้านล่างของแผ่นเพื่อให้เป็นทั้งหมดกับคอลัมน์เดิม ซึ่งไม่เพียงแต่ปรับปรุงความสามารถในการแบริ่งของคอลัมน์เท่านั้น แต่ยังปรับปรุงการเปลี่ยนแ

2.Beam reinfrocement:

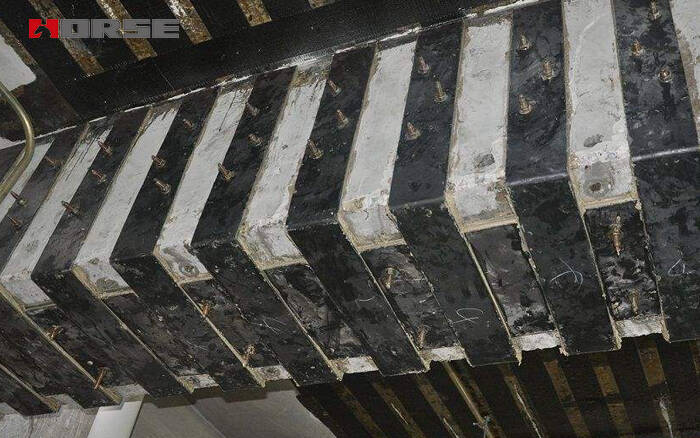

วางแผ่นเหล็กบนด้านล่างคานหรือด้านคาน ในด้านล่างของลำแสง (ต้องถอดชั้นแปรงออกจากชั้นป้องกันเหล็ก) ติดกับแผ่นเหล็กจนกว่าคอลัมน์หรือขอบลำแสงวางพื้นผิวลำแสงไม่ต้องสูงกว่าความสูงของลำแสงของ l / 3 (สามารถหลีกเลี่ยงประตูและหน้าต่

3. การเสริมลำแสงหลักของการสนับสนุนช่วงด้านข้าง

แรกวางแผ่นเหล็กหนา 3 มม. บนคอลัมน์แล้ววางแผ่นเหล็กหนา 6 มม. บนแผ่นเหล็กขนาดคือ 600 มม. x 300 มม. และสลักเกลียวขยายจะเจาะผ่านคอลัมน์ยึดแผ่นเหล็กและจากนั้นสองชิ้นของแผ่นเหล็กสามเหลี่ยมมุมขวาหนา 6 มม. จะถูกเชื่อมบนแผ่นเหล็กที่ติดกับคอลัมน์ขนาดแผ่นเหลี่ยมคือ 600 มม. x 600 มม. และจาก แผ่นเหล็กเป็นชิ้นส่วนขนาด 600 มม. * 300 มม. เพื่อให้ปลายลำแสงได้รับการสนับสนุนโดยแผ่นเหล็กบนแผ่นร่อง

4. เสริมลำแสงหลักทั้งสองด้านของคอลัมน์กลาง

คานหลักของกรอบวิศวกรรมคือคานต่อเนื่อง ด้านข้างของคอลัมน์กรอบได้รับการสนับสนุนโดยแผ่นบนด้านข้างของคาน และแผ่นเหล็กควรติดกับด้านบนของคาน ตามที่แสดงในรูปที่ 7 การออกแบบของแผ่นเหล็กคือ 1: 3 ความกว้างของแผ่นเหล็กต่ำกว่า 100 มม. เพื่อเสริมสร้างผลการเชื่อมโยงของแผ่นเหล็ก แผ่นเบาะจะตั้งอยู่ที่จุดดัดของแผ่นเหล็ก สลักเกลียวยึดถูกติดตั้งด้วยสลักเกลียวยึด และว่างสามเหลี่ยมที่เกิดขึ้นโดยมุมระหว่างแผ่นเหล็กและคอลัมน์คานเต
