เสริมสร้างคอลัมน์และคาน

ภาพรวมโครงการ

กลุ่มอาคารทั้งหมดแบ่งออกเป็นสองอาคาร มีทั้งหมด 9 หอคอ อาคาร I ประกอบด้วยหอคอยหน่วย 5 ชั้น มีพื้นที่อาคาร 15 และ 18 ชั้น 50378mz (ไม่มีใต้ดิน) ชั้น II ประกอบด้วย 4 หอคอ ทั้งหมดมี 16 ชั้น และพื้นที่อาคารคือ 35464 M2 (ไม่มีใต้ดิน) ต่อมาเจ้าของหอคอยยกชั้น 1-2 ด้วยเหตุผลทางการค้า สถาบันการออกแบบพบว่าโครงสร้างด้านบนและส่วนหนึ่งของโครงสร้างเดิมของอัตราส่วนการบีบอัดแกนของคัลัมน์มากกว่า 0.9 โครงสร้างเดิมไม่สามารถตอบสนองความต้องการในการโหลดหลังจากการเพิ่มชั้น ดังนั้นการออกแบบเดิมถูกเสริมโดยการปรับเปลี่ยนท้องถิ่น คานและคอลัมน์บางอย่างที่เสร็จสมบูรณ์แล้วต้องเสริม มี 29 คานที่จะเสริมสร้าง ทั้งหมดอยู่ที่ด้านบนของด้านบนเดิม มีคอลัมน์เสริม 24 คอลัมน์ รวมถึง 6 ชั้นและ 15 บาร์ และ 11 ชั้นและ 9 แถบ ทั้งหมด 32 ส่วนซึ่ง 5, 6, 18, 9, 10 ชั้น 14 ตามความต้องการในการออกแบบ คอลัมน์ของอาคาร I ได้รับการเสริมสร้างโดยทั้งสองด้าน และอาคารที่สองได้รับการเสริมสร้างด้วยพื้นผิว 4 และสาม และส่วนที่เหลือได้รับการเสริมสร้างโดยทั้งส

การกําหนดและการเลือกโครงการก่อสร้างสำหรับระบบเสริมสร้างโครงสร้าง

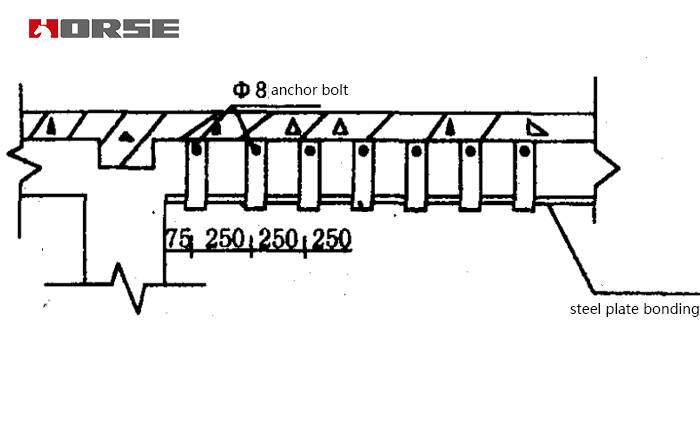

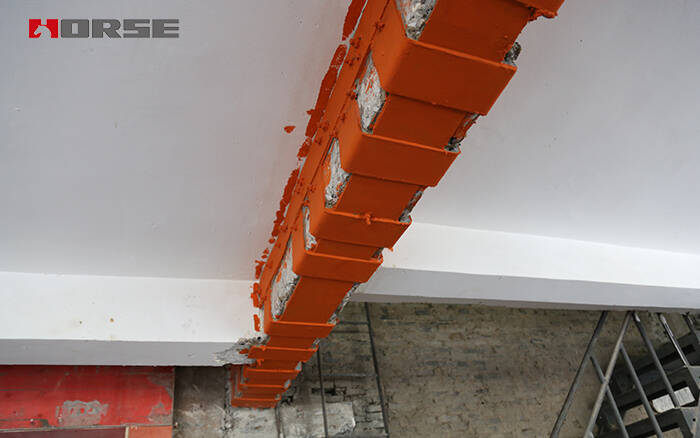

การเสริมลำแสง: แจ็คเก็ตเหล็ก

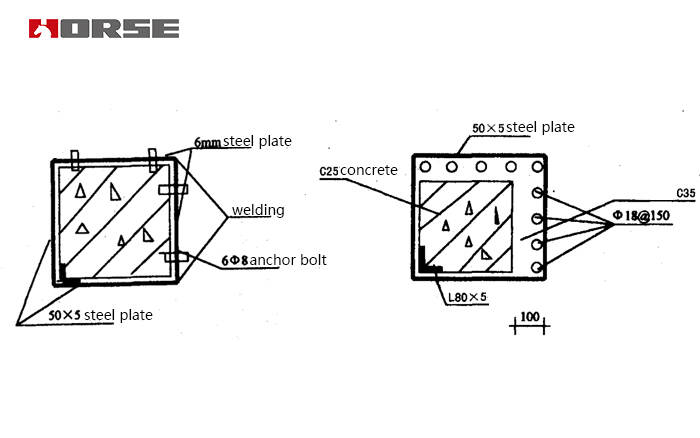

ใช้สองวิธีต่อไปนี้เพื่อเสริมเสริมคอลัมน์: (1) การเชื่อมโยงแผ่นเหล็ก  (2) โพสต์ยึดติดตั้ง

วัสดุ: แผ่นเหล็กหนา 6 มม. เหล็กเหล็ก 18 มม. กลาง; ยึดกาว; กาวเหล็กแผ่นเชื่อมต่อ
