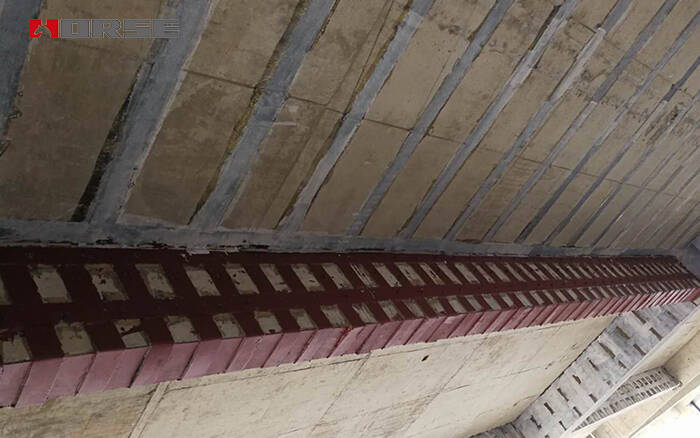

การเสริมคานอาคารด้วยแผ่นเหล็กกาวกาว

ภาพรวมโครงการ

โครงการนี้ตั้งอยู่ใน Pixian เมืองเชิงดู ซึ่งเป็นอาคาร 31 ชั้นบนพื้นดิน มีชั้นใต้ดินสองชั้น ใช้โครงสร้างผนังตัดคอนกรีตเสริม ประเภทของการป้องกันแผ่นดินไหวของการก่อสร้างคือคลาส C เกรดความปลอดภัยของโครงสร้างอาคารคือเกรดสอง เกรดออกแบบพื้นฐานคือเกรด A; กรอบและผนังเฉือนเป็นเกรดที่สองในการใช้งานปกติ ภายใต้เงื่อนไขนี้อายุการออกแบบของโครงสร้างอาคารคือ 50 ปี

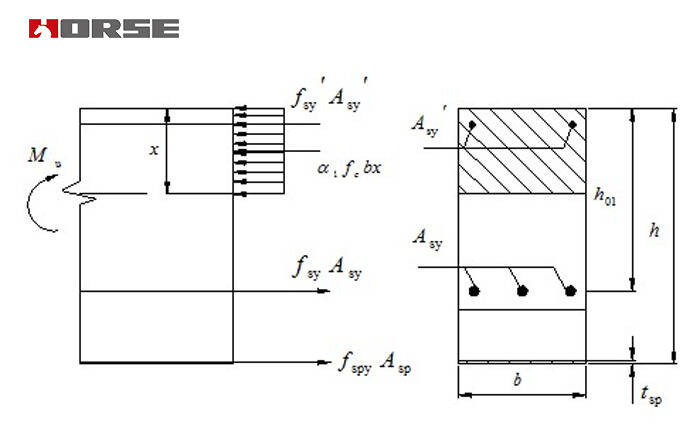

สามชั้นและแกน 21 ของอาคารพาณิชย์และที่อยู่อาศัย 5 # ข้ามแกน L KL22 ด้วยช่วงสุทธิ 4.4 เมตร สูง 750 มม. และกว้าง 450 มม. เนื่องจากการเจาะไฮดรอลิก แท่งเหล็กที่ส่วนล่างของคานจะแตกอย่างสมบูรณ์ที่ระยะห่างจากที่นั่งสนับสนุน 7 ซม. ทั้งหมด 3D20 มีแรงต่อต้านการสนับสนุนในคานกรอบที่ฐานของกรอบและลำแสงส่วนใหญ่อยู่ในส่วนบนของลำแสง ดังนั้นการเสริมสร้างของคานจึงเสริมด้วยวิธีเสริมแผ่นเหล็กที่ติดกาว

ระบบการเสริมสร้างโครงสร้าง

• แผ่นเหล็ก Q235b

• กาวเหล็กแผ่น

• กาวยึด

• สลักยึด M8

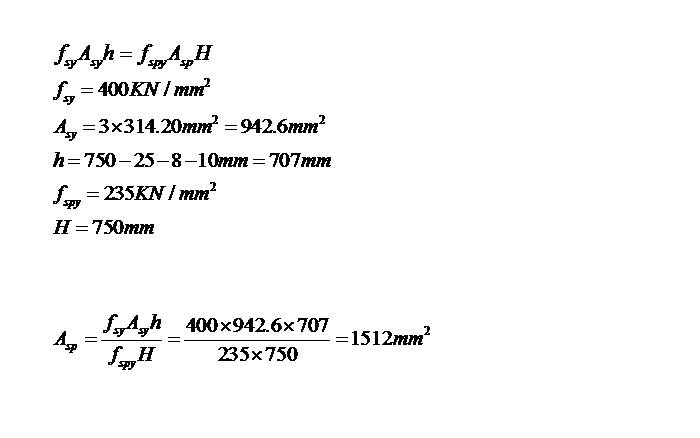

ดังนั้นความกว้างของแผ่นเหล็ก: 250 มม.; ความหนาของแผ่นเหล็กคือ 6 มม
