แผนการเสริมสร้างสำหรับลำแสงเฟรมที่เสียหาย

ภาพรวมโครงการ

ท่อระบายน้ำถูกเจาะบนด้านบนของคานกรอบเพื่อให้เกิดความเสียหายต่อคานกรอบและต้องเสริมสร้าง

แผนการเสริมสร้าง

เมื่อคลำแสงเปิดในกลางทิศทางสูง มักจะตัดขั้วในคานและแท่งเหล็กโครงสร้างตามยาว ซึ่งมีผลต่อความสามารถในการตัดของคลำแสง เมื่อรูอยู่ในส่วนด้านล่างของลำแสง แถบความเครียดหลักในลำแสงจะถูกตัดและความสามารถในการดัดของลำแสงจะได้รับผลกระทบ ดังนั้นควรดําเนินการเสริมสร้างที่แตกต่างกันตามที่ตั้งของช่องบนคาน

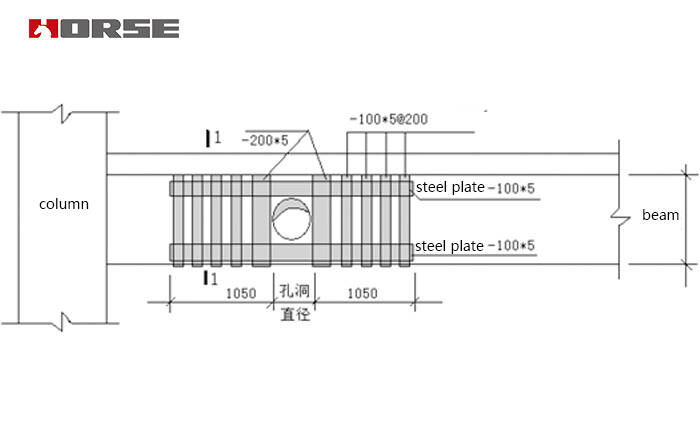

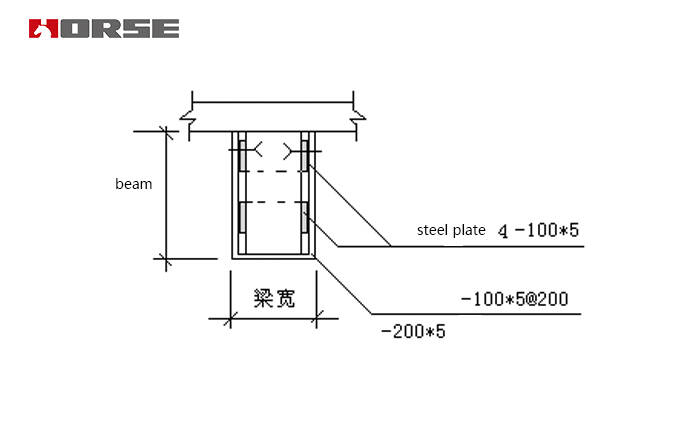

1. เมื่อระยะทางระหว่างขอบด้านล่างของลำแสงและด้านล่างของลำแสงเป็น> 80 มม. จากด้านล่างของลำแสงจะต้องรักษาวิธีการเสริมรูปวาดในกลางของลำแสง หลังจากการรักษาความจุแบริ่งเฉือนเดิมสามารถพึงพอใจได้

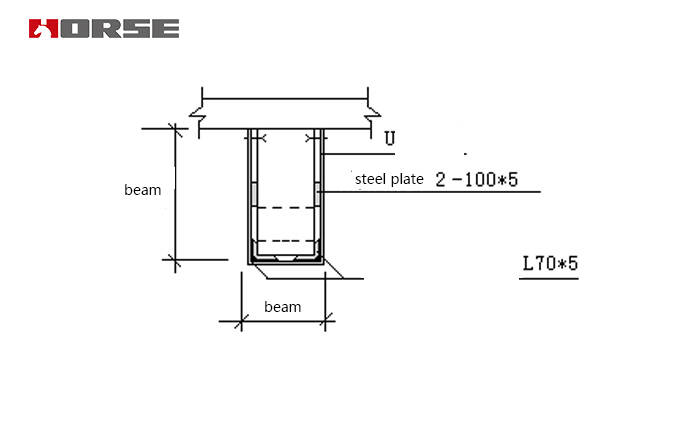

2. เมื่อระยะทางจากด้านล่างของลำแสงไปยังด้านล่างของลำแสงน้อยกว่า 80 มม. วิธีการควรรักษาตามวิธีการเสริมร่องที่ด้านล่างของลำแสง หลังการรักษาความสามารถในการตัดและแบริ่งดันเดิมสามารถพึงพอใจได้
