เสริมสร้างคอลัมน์แตก

ภาพรวมโครงการ

อาคารโครงสร้างโครงคอนกรีตเสริม 7 ชั้นในกวางโจวมีพื้นที่ก่อสร้างรวมประมาณ 11,000 ตารางเมตร มันเสร็จสมบูรณ์และยอมรับในปี 1993 และใช้ใหม่ในเดือนมิถุนายน 2006 พบว่ามีรอยแตกมากมายบนพื้นผิวของชั้น 3 และ 4 ของคอลัมน์โครงสร้าง แท่งเสริมความยาวท้องถิ่นมีการกัดกร่อนอย่างรุนแรง มันทำให้เกิดอันตรายที่ซ่อนอยู่อย่างรุนแรงต่อความปลอดภัยของคอลัมน์โครงสร้าง ในขณะที่สมาชิกโครงสร้างอื่น ๆ ไม่ได้พบปัญหาความปลอดภัย

 (1) ความแข็งแรงของคอนกรีตของคอลัมน์สามารถตอบสนองความต้องการของเกรดความแข็งแรงของการออกแบบเดิม:

 (2) เนื้อหาของคลอไรด์ C L ในคอนกรีตแตกสูงกว่าในข้อกำหนดมาก บาร์เหล็กได้รับสนิมอย่างรุนแรง มันทำให้พื้นผิวคอนกรีตแตก

สถานการณ์ข้างต้นแสดงให้เห็นว่าแถบเหล็กแรงยาวของคอลัมน์ไม่สามารถทํางานร่วมกับคอนกรีตได้ ความจุแบริ่งของคอลัมน์ขึ้นอยู่กับคอนกรีตหลักทั้งหมด ความสามารถในการแบริ่งของมันลดลงอย่างมาก แต่ส่วนประกอบโครงสร้างอื่น ๆ ยังคงอยู่ ดังนั้นส่วนประกอบที่เสียหายควรเสริมสร้างเพื่อขจัดความเสี่ยงด้านความปลอดภัยที่อาจเกิดขึ้น

แผนการเสริมสร้าง

คอนกรีตหลวมบนพื้นผิวของคอลัมน์

ตัดหินหลอยและล้างด้วยน้ำแรงดัน หลังจากแปรงลวดเหล็กเพื่อลอยสารละลายและความลอย, ปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูนปูน เครื่องขยายขนาดเล็ก 10% U EA ถูกเพิ่มในแท่งเหล็กเพื่อให้เป็นชั้นและกดและน้ำถูกบ่มมากกว่า 7d หลังจากการแข็งเริ่มต้น

ซ่อมแตก

ชั้นพลาสเตอร์บนพื้นผิวของส่วนประกอบถูกตัดที่ตําแหน่งแตก

1 ช่องของความกว้าง 30m M. ลึก 25, 30m m V ร่องจะตัดตามทิศทางแตก ใช้ลวดเหล็กเพื่อทำความสะอาดช่อง ล้างและเป่าแห้ง ใช้ปั๊มมือเทโครงสร้างลงในรอยแตก จากนั้นเติมและกะทัดร่องด้วยปูนปูนซีเมนต์มาตรฐานสูง แล้วติดตั้งลวดกว้าง 300 เมตรด้วยเล็บในทิศทางของแตก ในที่สุด, ปูนปูนซีเมนต์ 1: 2 ถูกวางชั้นและกด, และน้ำถูกบ่มในเวลาหลังจากการแข็งเริ่มต้น.

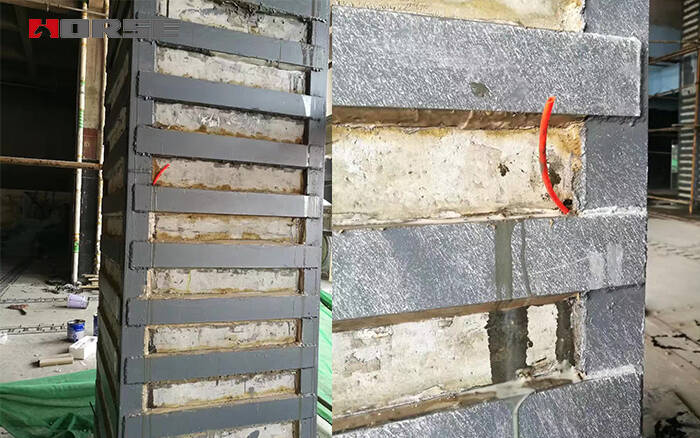

4 มุมของคอลัมน์ได้รับการเสริมสร้างโดยแถบเหล็ก

สําหรับคอลัมน์ที่เสียหายข้างต้น ชั้นปูทรงกระบอกเดิมจะถูกลบออกเป็นครั้งแรกและเปิดเผยต่อพื้นผิวคอนกรีตสด 4 มุมของคอลัมน์ควรบดด้วยฟิลเล็ตขนาดเล็กและยืดอย่างถูกต้อง แท่งเหล็กที่กัดกร่อนต้นฉบับควรจะถูก derusting และพื้นผิวคอนกรีตควรทำความสะอาดด้วยแปรงเหล็กและน้ำ

หลังจากแห้งอย่างสมบูรณ์ ผ้าฝ้ายที่ลดไขมันใช้เพื่อเช็ดอะซิโตน จากนั้นกาวโครงสร้างถูกนำไปใช้กับแผ่นเหล็กและคอลัมน์ที่มีเครื่องขีด เหล็กติดถูกติดตั้งที่มุมคอลัมน์กับติดตั้ง เหล็กเหนียวถูกติดตั้งทั้งสองด้านของคอลัมน์เพื่อติดตั้งเหล็กเหนียว จากนั้นแพทช์ถูกเชื่อมและปูนอิมัลชั่นอีพ็อกซี่ถูกเติมในแผ่นหลังจากเสร็จสิ้น

แผ่นอีพ็อกซี่และลาคเคอร์ถูกกาวบนเหล็กกาวและพื้นผิวของแผ่นและร่อนด้วยทรายหยาบเล็กน้อย ในที่สุด ใช้ปูนปูนซีเมนต์ M 10 หนา 20 เมตร เป็นชั้นป้องกันเหล็ก
