เสริมสร้างแผ่น

ตามความต้องการในการออกแบบ ในหลังคาใต้ดินสามชั้นของโรงรถ 4 # แกน 4-17 / แกน 4-G ทางใต้ของสายพานหลังจากเทแกน 4-H บาร์เหล็กฝาครอบเพิ่มเติมถูกออกแบบเป็น HRB400 25 @ 200 และการก่อสร้างสถานที่คือ HRB400 14 @ 200 ดังนั้นจึงจำเป็นต้องใช้มาตรการเสริมสร้างบางอย่างเพื่อเสริมสร้างโครงสร้างพื้น พิจารณาการติดเหล็กแผ่นเพื่อเสริม

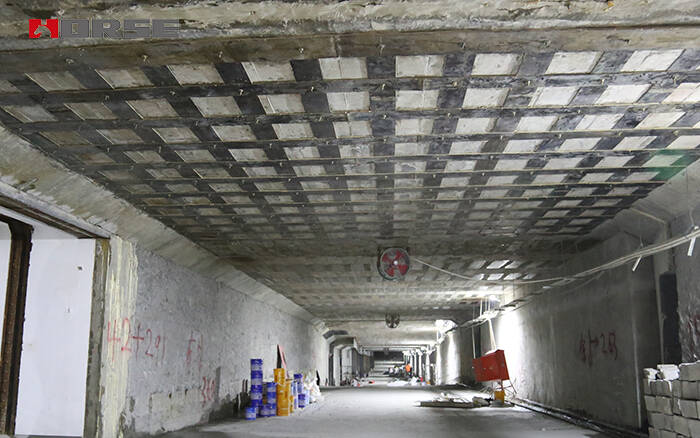

การเสริมแผ่นด้วยแผ่นเหล็กติด

ตามพื้นที่เสริมข้ามสูงสุด: As= 25@200-14  @ 200 = 490.9-153.9 = 337 มม. 2

ตามข้อกำหนดทางเทคนิคของแถบเสริมและแผ่นเหล็ก Q235B ความแข็งแรงในการออกแบบของแถบเสริมคือ: fy = 360N / mm2 ความแข็งแรงของผ้าไฟเบอร์คาร์บอน: Ff = 210N / mm2

  Af × Ff  =Asfy 

  Af =  fy × เป็น  / Ff      

= 360 ×337/210       

= 577.72mm2 

   B = 577.72 / 150 = 3.86 มม   ＜5mm
