แผ่นคอนกรีตเสริมคาร์บอนไฟเบอร์หุ้ม

ภาพรวมโครงการ

พื้นที่ก่อสร้างของจัตุรัสซิงจินในเมืองกุ้ยหลินมีประมาณ 210,000 ตารางเมตร ชั้นใต้ดินประมาณ 80,000 ตารางเมตร พื้นดินประมาณ 130,000 ตารางเมตร เป็นอาคารสูงขนาดเล็ก 11-15 ชั้น เนื่องจากเดิมทีโครงการทั้งหมดได้รับการออกแบบให้เป็นอาคารพาณิชย์ แต่ต่อมารัฐบาลได้ขอเปลี่ยนเป็นอาคารพาณิชย์ที่พักอาศัย โครงสร้างชั้นใต้ดินที่สร้างขึ้นจึงไม่สามารถรองรับน้ำหนักบรรทุกได้อีกต่อไป จึงจำเป็นต้องเสริมความแข็งแรงของพื้น

เพื่อปรับปรุงคุณภาพโดยรวมของโครงการและเร่งความคืบหน้าในการก่อสร้าง จึงได้ใช้วัสดุหุ้มคาร์บอนไฟเบอร์เพื่อเสริมความแข็งแรงให้กับอาคาร 2#, 4#, 6#, 12#, 13# และชั้นใต้ดินชั้นหนึ่งและชั้นสอง หลังจากนำไปใช้งานแล้ว วิธีการนี้ได้รับคำชื่นชมอย่างสูงจากเจ้าของโครงการ อีกทั้งยังช่วยประหยัดต้นทุนของบริษัทและสร้างผลประโยชน์ทางสังคมและเศรษฐกิจที่ดีอีกด้วย

ลักษณะทางเทคนิคและขอบเขตการใช้งานของการเสริมแรงแบบห่อด้วยคาร์บอนไฟเบอร์

คุณสมบัติของการเสริมแรงด้วยคาร์บอนไฟเบอร์

1. น้ำหนักเบาและความหนาไม่มาก สามารถใช้งานได้ในพื้นที่แคบ และไม่ส่งผลกระทบต่อการใช้งานภายในอาคารระหว่างการก่อสร้าง

2. ทนกรด ด่าง การกัดกร่อน และความทนทานเป็นเลิศ

3. หลังจากการก่อสร้างเสร็จสิ้น พื้นผิวสามารถปกปิดได้ง่าย และไม่ส่งผลกระทบต่องานตกแต่งอื่นๆ ที่จะตามมา

4. คงโครงสร้างเดิมและรูปลักษณ์ที่สวยงาม ผ้าคาร์บอนไฟเบอร์ตัดและติดได้ง่ายตามรูปทรงเดิมของชิ้นส่วน การซ่อมแซมและเสริมแรงไม่ทำให้ความสูง ความกว้าง และขนาดของชิ้นส่วนเพิ่มขึ้น และสามารถทาสี ติดวัสดุตกแต่ง และวัสดุทนไฟได้

ขอบเขตการประยุกต์ใช้การเสริมแรงด้วยคาร์บอนไฟเบอร์

1. เหมาะสำหรับการเสริมกำลังชิ้นส่วนโครงสร้างเนื่องจากภาระที่เพิ่มขึ้น ความเสียหายของโครงสร้าง การเปลี่ยนแปลงการออกแบบหรือข้อบกพร่องในการก่อสร้าง การเปลี่ยนแปลงระบบโครงสร้าง ฯลฯ

2. อุณหภูมิแวดล้อมในการใช้งานชิ้นส่วนเสริมแรงในระยะยาวต้องไม่เกิน 60°C ความชื้นสัมพัทธ์ต้องไม่เกิน 70% และไม่มีการกัดกร่อนทางเคมี มิฉะนั้นควรใช้มาตรการป้องกันที่มีประสิทธิภาพ

3. สำหรับชิ้นส่วนโครงสร้างคอนกรีตเสริมเหล็ก ระดับความแข็งแรงการแข็งตัวที่วัดได้ ณ สถานที่ปฏิบัติงานต้องไม่ต่ำกว่า Cl5

หลักการทางเทคโนโลยีของการเสริมแรงด้วยคาร์บอนไฟเบอร์

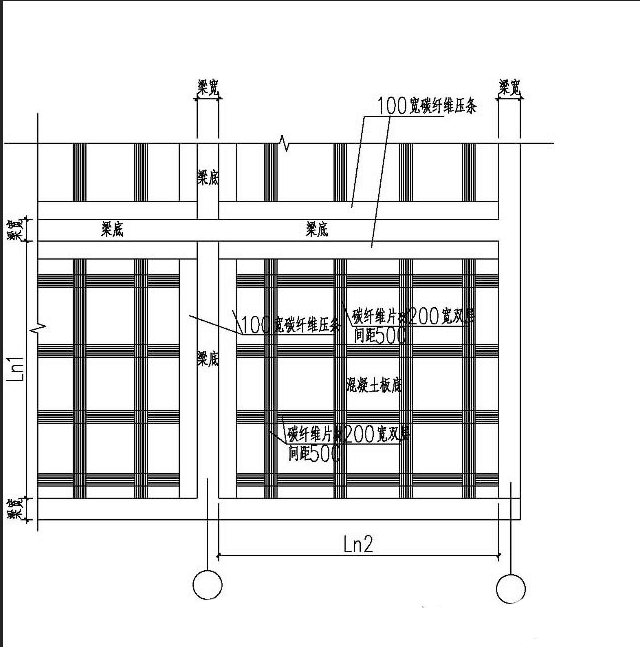

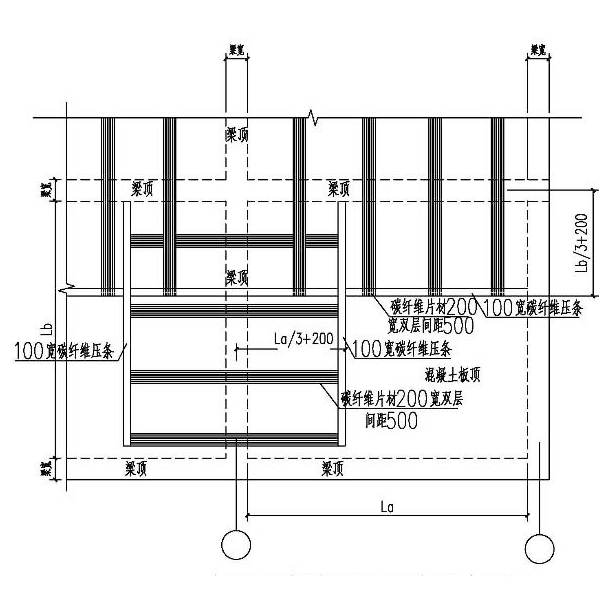

1. การเสริมแรงด้วยเส้นใยคาร์บอนใช้เรซินอีพอกซีเป็นวัสดุยึดติด และยึดแผ่นคาร์บอนไฟเบอร์เข้ากับโครงสร้างที่เสียหายในทิศทางแรงหรือตั้งฉากกับทิศทางรอยแตกร้าว วัสดุที่เชื่อมประสานกันจะทำหน้าที่เป็นตัวเชื่อมเฉือนระหว่างแผ่นคาร์บอนไฟเบอร์เพื่อสร้างวัสดุผสมใหม่ เสริมความแข็งแรงของแผ่นปะด้วยเส้นใยคาร์บอนให้เข้ากับเหล็กเส้นเดิม เพิ่มความต้านทานแรงดึงหรือแรงเฉือนของโครงสร้าง และเพิ่มความแข็งแรง ความเหนียว และความต้านทานการแตกร้าวของโครงสร้างได้อย่างมีประสิทธิภาพ พร้อมควบคุมการเกิดรอยแตกร้าวและการโก่งตัว ภาพวาดการออกแบบและก่อสร้างโครงการ Xingjin Plaza แสดงในรูปที่ 1 และ 2

2. กุญแจสำคัญของวิธีการก่อสร้างทั้งหมดคือความแน่นและความแน่นของโคคอมโพสิตคาร์บอนไฟเบอร์เพื่อให้แน่ใจว่าผสานเข้ากับโครงสร้างเดิมและทำงานร่วมกันได้

บทสรุป

เทคโนโลยีการเสริมแรงด้วยคาร์บอนไฟเบอร์มีข้อได้เปรียบอย่างมากในด้านต้นทุนและเวลาเมื่อเทียบกับเทคโนโลยีการเสริมแรงแบบอื่นๆ ช่วยเพิ่มค่าความแข็งแรงของชิ้นส่วนได้อย่างมาก และไม่ถูกจำกัดด้วยพื้นที่ก่อสร้างและรูปทรงของเหล็กเสริม หลังจากเสริมแรงเสร็จแล้ว ก็สามารถปิดทับได้ง่ายและไม่ส่งผลกระทบต่อเจตนาการออกแบบเดิม ดังนั้นจึงควรนำมาประยุกต์ใช้ในการเสริมแรงโครงสร้างคอนกรีตเสริมเหล็กและส่วนประกอบโครงสร้างเหล็ก
