การเสริมแรงด้วยคาร์บอนไฟเบอร์แบบทิศทางเดียว -

ภาพรวมโครงการ

โรงงานเกลือและเกลือแห่งหนึ่งสร้างขึ้นในปี พ.ศ. 2532 โครงสร้างเป็นคอนกรีตเสริมเหล็ก 3 ชั้น ยาวจากตะวันออกไปตะวันตก 49 เมตร กว้างจากเหนือจรดใต้ 17 เมตร มีพื้นที่ก่อสร้างประมาณ 2,100 ตารางเมตร แม้ว่าจะไม่ได้ใช้งานมาเป็นเวลานาน แต่เนื่องจากสภาพแวดล้อมการใช้งานพิเศษของโรงงานเกลือ โครงสร้างของโรงงานจึงได้รับความเสียหายอย่างรุนแรงจากการกัดกร่อน

การวิเคราะห์สถานะการทำลายและสาเหตุ

เสา คาน และส่วนประกอบแผ่นพื้นส่วนใหญ่ในโรงงานได้รับความเสียหายในระดับที่แตกต่างกัน ซึ่งส่วนใหญ่พบเห็นได้จากการแตกร้าวของคอนกรีต การแตกละเอียด การบดละเอียด การหลุดร่อนของเหล็กเส้น และการถูกเปิดออก ความเสียหายที่เกิดขึ้นกับโรงงานทั้งหมดนั้นน่าตกใจ คอนกรีตจำนวนมากหลุดลอกออก ชิ้นส่วนหลายชิ้นที่ยังไม่แตกก็ถูกกัดกร่อนไปแล้ว หนวดของเหล็กเส้นหัก และเหล็กเส้นหลายเส้นแตกหักเกือบทั้งหมด

จากสถิติ พบว่าคาน เสา แผ่นพื้น และส่วนประกอบอื่นๆ ที่ได้รับความเสียหายคิดเป็นประมาณ 60% ของพื้นที่ปฏิบัติงานทั้งหมด ส่วนประกอบประมาณ 40% ได้รับความเสียหายอย่างรุนแรง คอนกรีตแตกร้าวและลอกร่อน รูปร่างของส่วนประกอบไม่สมบูรณ์ การสูญเสียพื้นที่หน้าตัดสูงสุดเกิน 30% และความแข็งแกร่งของโครงสร้างลดลงอย่างมาก ในส่วนที่ถูกกัดกร่อนอย่างรุนแรง การสูญเสียพื้นที่หน้าตัดของเหล็กเส้นเกิน 60% หลังจากการตรวจสอบเบื้องต้น ความแข็งแรงของคอนกรีตลดลงประมาณ 30% และเกิดการคาร์บอไนเซชันอย่างรุนแรง

ความเสียหายต่อโครงสร้างของโรงงานนั้นร้ายแรงมาก และเป็นอันตรายอย่างยิ่งอยู่แล้ว จำเป็นต้องได้รับการเสริมกำลังโดยเร็วที่สุด

แผนการเสริมกำลังโครงสร้าง

หลังจากการซ่อมแซมโครงสร้างเสร็จสิ้น โครงสร้างรับน้ำหนักหลัก เช่น เสาและคาน จะได้รับการเสริมแรงด้วยผ้าคาร์บอนไฟเบอร์ เนื่องจากน้ำหนักบรรทุกและสภาวะอื่นๆ ของโครงสร้างยังคงเดิม จึงควรอ้างอิงแบบร่างการออกแบบโครงสร้างดั้งเดิมและผลการตรวจสอบ ณ สถานที่จริง เพื่อกำหนดวิธีการยึดติดและปริมาณผ้าคาร์บอนไฟเบอร์ ผ้าคาร์บอนไฟเบอร์ทั้งหมดผลิตจากผ้าคาร์บอนไฟเบอร์แบบทิศทางเดียวเกรด 1 ความแข็งแรงสูง 300 กรัม

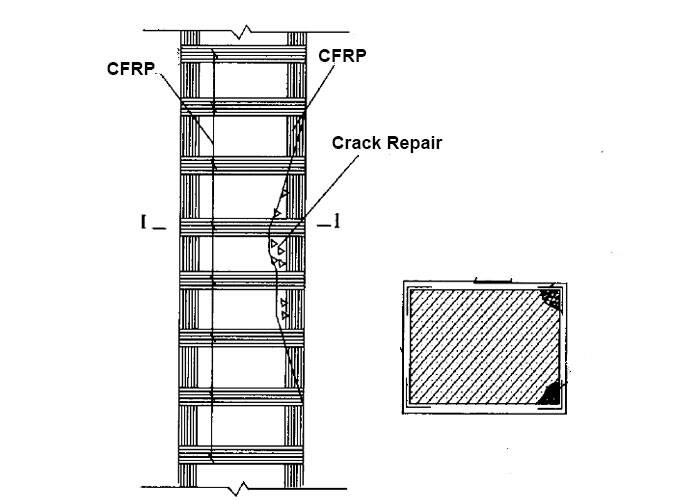

ติดผ้าแรงดึงหลักที่มุมทั้งสี่ของเสาโครงตามแนวแกนของเสา จากนั้นติดผ้าคาร์บอนไฟเบอร์เพื่อปิดผนึกห่วงรอบความยาวทั้งหมดของเสา ห่อแถบผ้าตามยาวในชั้นใน ห่วงผ้าเป็นชั้นเดียว มีความกว้าง 150 มม. และระยะห่าง 300 มม. กระจายอย่างสม่ำเสมอตลอดความยาวของเสา และซ้อนทับกัน 200 มม. ที่ตัวปิดวงแหวน

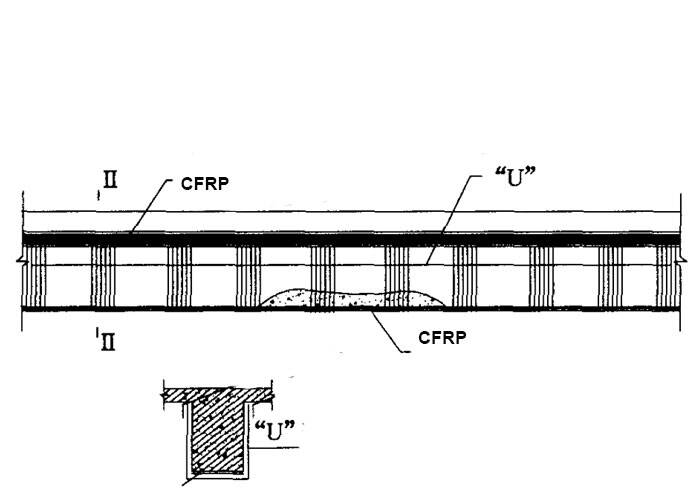

ติดผ้าคาร์บอนไฟเบอร์ลงบนพื้นผิวด้านล่างของคานเฟรมตามแนวยาวเป็นผ้ารับแรงหลัก วางห่วงผ้ารูปตัว "U" ตามแนวยาวของคาน แต่ละห่วงผ้าจะเป็นชั้นเดียว กว้าง 150 มม. ห่างกัน 300 มม. กระจายอย่างสม่ำเสมอ ผ้าคาร์บอนตามยาวที่ด้านล่างของคานจะหุ้มด้วยชั้นใน และห่วงผ้ารูปตัว "U" จะถูกติดไว้จนถึงโคนของแผ่นพื้น ที่ด้านบนของคานทั้งสองด้าน ใกล้กับด้านล่างของแผ่น ให้ติดลูกปัดผ้าคาร์บอนไฟเบอร์ขนาด 150 มม. ตามแนวยาวของคาน และกดปลายห่วงผ้ารูปตัว "U" ไว้ด้านใน

บทสรุป

(1) โครงสร้างของโรงงานได้ดำเนินการมาเป็นเวลา 4 ปีนับตั้งแต่ได้รับการเสริมความแข็งแรง โครงสร้างที่เสริมความแข็งแรงไม่มีความเสียหายใหม่ และยังคงสภาพเดิม ผลการเสริมความแข็งแรงอยู่ในระดับที่ดี แสดงให้เห็นว่าแนวคิดการออกแบบและวิธีการก่อสร้างมีความแม่นยำและมีประสิทธิภาพ

(2) วัสดุคาร์บอนไฟเบอร์ไม่เพียงแต่มีความทนทานต่อการกัดกร่อนที่ดีเยี่ยมเท่านั้น แต่ยังมีข้อได้เปรียบที่เป็นเอกลักษณ์ในการก่อสร้างอีกด้วย คาร์บอนไฟเบอร์มีความปลอดภัย เชื่อถือได้ รวดเร็ว และสะดวกสบาย เหมาะอย่างยิ่งสำหรับการเสริมความแข็งแรงโครงสร้างในสภาพแวดล้อมที่มีการกัดกร่อนรุนแรงเช่นเดียวกัน
