วิศวกรรมใต้ดิน

ภาพรวมโครงการ

พื้นที่ก่อสร้างโครงการซูเปอร์มาร์เก็ตใต้ดินในเขตเจียงเป่ย เมืองฉงชิ่ง มีพื้นที่ 55,524 ตารางเมตร มี 3 ชั้นใต้ดิน ความสูงของอาคารใต้ดินคือ 16.00 เมตร และความสูงจากพื้นถึงยอดคือ 4.45, 6.00 และ 5.55 เมตร ตามลำดับ เป็นโครงสร้างผนังรับแรงเฉือนโครงคอนกรีตเสริมเหล็ก ในการก่อสร้างตกแต่งเบื้องต้นของโครงการ พบว่ามีข้อบกพร่องบางประการในคอนกรีตของเสาหนึ่งต้นที่ชั้นใต้ดินชั้นหนึ่งและชั้นสอง เมื่อพบข้อบกพร่องดังกล่าว หลังคาของโครงการซูเปอร์มาร์เก็ตใต้ดินถูกปกคลุมด้วยดินหนาเฉลี่ย 1.50 เมตร และได้ดำเนินการปรับปรุงพื้นที่สีเขียวของเทศบาลแล้วเสร็จ จากการตรวจสอบโดยหน่วยงานที่เกี่ยวข้องพบว่าเสามีข้อบกพร่องทางโครงสร้างในช่วงความสูงที่กำหนด ได้แก่ ชั้นผิวคอนกรีตหลุดร่อน เหล็กเสริมหลักถูกเปิดออกและโค้งงอ มวลรวมคอนกรีตภายในหลวม และมีความแข็งแรงต่ำมาก

การเลือกแผนการเสริมแรง

จากการวิเคราะห์อย่างครอบคลุม เราได้นำเสนอแนวคิดการเสริมแรงแบบใหม่โดยใช้เหล็กหุ้มภายนอก แล้วจึงเปลี่ยนคอนกรีตบางส่วน กล่าวคือ เหล็กโครงตาข่ายจะถูกติดกาวไว้ด้านนอกเสาคอนกรีต แล้วจึงเปลี่ยนคอนกรีตบางส่วน ในระหว่างกระบวนการเปลี่ยน เสาเหล็กโครงตาข่ายจะรับน้ำหนักทั้งหมด และไม่มีการใช้เสาค้ำยันชั่วคราว ซึ่งสะดวกต่อการก่อสร้างและไม่ส่งผลกระทบต่อพื้นที่ใช้งาน รายละเอียดมีดังนี้: ในกรณีที่เสามีความต้องการแรงอัดและแรงเฉือนไม่เพียงพอ เสาจะถูกเสริมด้วยเหล็กฉากด้านนอกเสา ในกรณีที่ความแข็งแรงของคอนกรีตในบริเวณเสามีระดับต่ำมาก จะใช้วิธีเปลี่ยนคอนกรีตบางส่วนเพื่อจัดการกับปัญหานี้ ตามความสามารถในการรับน้ำหนักของเสาที่สถาบันออกแบบเดิมกำหนดไว้ สถาบันออกแบบเดิมจะออกแบบโครงสร้างเสริมแรง และแบบก่อสร้างเสริมแรงจะต้องได้รับการอนุมัติจากสถาบันออกแบบเดิม เสาที่ชำรุดได้รับการออกแบบให้มีความสามารถในการรับน้ำหนัก 5,000 กิโลนิวตัน คำนวณให้ใช้เหล็กฉาก L160×16 ความกว้างหน้าตัด 632มม. และเหล็กแผ่นสี่เหลี่ยม 5×50@400 เพื่อการเสริมแรง

วิธีการเสริมแรง

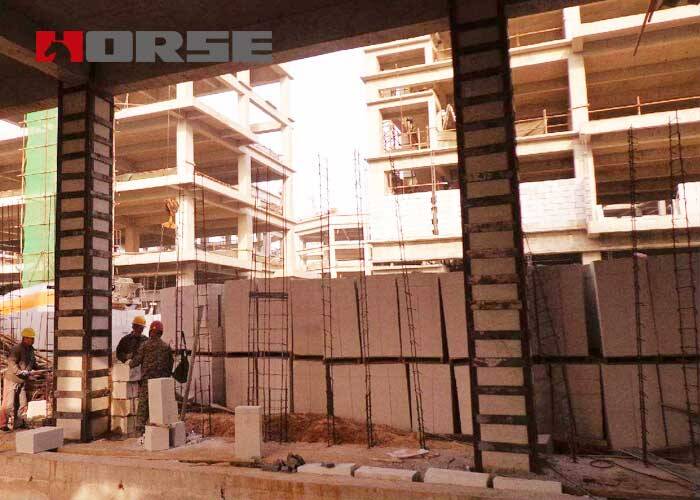

วิธีการเสริมแรงด้วยเหล็กหุ้มและเปลี่ยนส่วนประกอบคอนกรีตบางส่วน

ข้อกำหนดสำหรับกระบวนการก่อสร้างและมาตรการทางเทคนิคของเหล็กเสริมมุมหุ้มเสา

ขัดผิวคอนกรีต → ตัดเหล็กฉาก → ขจัดสนิมและทำให้เหล็กฉากหยาบ → ทำความสะอาดผิวคอนกรีตและเหล็กฉาก → วางเหล็กฐานเสา → เชื่อมแถบดึงเหล็กฉาก ยึดน็อตยึด → ปิดผนึกช่องเปิดด้านข้างของเหล็กฉากด้วยกาวตะเข็บ → ฉีดกาวโครงสร้างด้วยแรงดัน → เคาะเหล็กฉากด้วยค้อนตะปูเพื่อตรวจสอบตัวเอง → ซ่อมแซม

ข้อกำหนดด้านเทคโนโลยีการก่อสร้างคอนกรีตทดแทนและมาตรการทางเทคนิค

ขอบเขตการทำงานของน้ำไหลยืดหยุ่น → การกำจัดคอนกรีต → การทำความสะอาดคอนกรีตที่หลวมในรอยต่อการก่อสร้าง → การซ่อมแซมเหล็ก → การรดน้ำเพื่อให้รอยต่อการก่อสร้างเปียกทั่วถึง → การรองรับแบบหล่อ → การเทคอนกรีต → การกำจัดแบบหล่อ → การบำรุงรักษาคอนกรีต → กำจัดคอนกรีตส่วนเกิน

บทสรุป

ด้วยการใช้วิธีการเสริมแรงแบบใหม่ โดยเริ่มจากการจ้างผู้รับเหมาช่วงก่อน แล้วจึงเปลี่ยนคอนกรีตบางส่วน จึงไม่มีการใช้โครงสร้างรองรับชั่วคราว การก่อสร้างจึงสะดวก และใช้ตาข่ายเหล็กสำหรับฉาบปูนระหว่างการตกแต่ง โดยไม่ส่งผลกระทบต่อพื้นที่ใช้งาน ระยะเวลาก่อสร้างเสริมแรงทั้งหมดใช้เวลาเพียง 12 วัน ซึ่งปลอดภัยและเชื่อถือได้ และสามารถใช้เป็นข้อมูลอ้างอิงสำหรับโครงการที่คล้ายคลึงกันได้
