การเสริมความแข็งแกร่งโครงสร้างโรงแรม

ภาพรวมโครงการ

โรงแรมตั้งอยู่ทางทิศใต้ของจัตุรัสใต้ของสถานีรถไฟเสิ่นหยางเหนือ เมืองเสิ่นหยาง บริเวณสี่แยกถนนโหยวห่าวและถนนเป่ยซาน มีพื้นที่ก่อสร้างรวม 36,700 ตารางเมตร ครอบคลุมพื้นที่เหนือพื้นดิน 30,000 ตารางเมตร พื้นที่ใต้ดิน 6,700 ตารางเมตร และความสูงรวม 98.75 เมตร มีชั้นใต้ดิน 2 ชั้น ความสูงจากพื้นถึงเพดานคือ 5.1 เมตร และ 4.9 เมตรตามลำดับ ชั้นใต้ดินชั้นที่ 2 ใช้สำหรับป้องกันภัยทางอากาศ และชั้นใต้ดินชั้นที่ 1 ใช้สำหรับห้องเก็บอุปกรณ์ มีทั้งหมด 26 ชั้นเหนือพื้นดิน ชั้นที่ 1 และ 2 สูง 3.9 เมตร ชั้นที่ 3-7 สูง 4.4 เมตร ชั้นที่ 8 สูง 3.6 เมตร และชั้นที่ 9 สูง 3.4 เมตร ชั้นที่ 1 เป็นล็อบบี้ขนาดใหญ่ ชั้นที่ 2-8 ใช้สำหรับห้องพักผ่อน บันเทิง ร้านอาหาร และห้องประชุม ส่วนชั้นที่ 8 ขึ้นไปเป็นห้องพัก

โครงการเริ่มต้นในปี พ.ศ. 2536 โครงสร้างหลัก ระบบกันซึมชั้นใต้ดิน การถมดิน และผนังกระจกภายนอกได้เสร็จสมบูรณ์แล้ว พื้นที่ชั้นสองเดิมคือ 1,406 ตารางเมตร พื้นที่เปิดโล่งขนาดใหญ่คือ 235 ตารางเมตร และอัตราการเปิดโล่งอยู่ที่ 16.7% เพื่อเพิ่มพื้นที่ล็อบบี้บนชั้นหนึ่ง ขณะนี้จำเป็นต้องเพิ่มพื้นที่เปิดโล่งบนชั้นสอง พื้นที่เปิดโล่งขนาดใหญ่คือ 418 ตารางเมตร และอัตราการเปิดโล่งอยู่ที่ 31% ฟังก์ชันของชั้นหนึ่งถึงชั้นหกของอาคารเดิมได้เปลี่ยนแปลงไป และจำเป็นต้องทบทวนความสามารถในการรับน้ำหนักของทั้งชั้นในระหว่างการปรับปรุง อายุการใช้งานการออกแบบของโครงสร้างเสริมแรงจะอยู่ที่ 30 ปี

การเสริมเสาเปิดชั้นสอง

หลังจากเปิดรูขนาดใหญ่บนชั้นสองแล้ว คานโครงด้านหนึ่งที่เชื่อมต่อกับเสาโครงสามต้นที่ชั้นสองจะถูกตัดออกเพื่อเพิ่มความยาวของเสาสามต้นที่คำนวณไว้ด้านหนึ่ง ในการก่อสร้างเดิม เหล็กเสริมตามยาวของเสาถูกเชื่อมต่อโดยการรัดและการเชื่อมต่อแบบทับซ้อนที่คานโครงชั้นสอง หลังจากตัดคานโครงออก เหล็กเสริมตามยาวของเสาที่จุดต่อจะสูญเสียการยึดเกาะ และเหล็กเสริมตามแบบเดิมมีขนาดเล็ก ดังนั้นเสาโครงทั้งสามต้นนี้จึงจำเป็นต้องได้รับการเสริมแรง

มีวิธีเสริมเหล็กสำหรับคานและเสาหลายวิธี โดยวิธีเสริมเหล็กที่ยาวกว่า ได้แก่ เหล็กเสริมแบบฉาบภายนอก เหล็กเสริมแบบขยายหน้าตัด และเหล็กเสริมแบบผสมไฟเบอร์ ควรเลือกวิธีการเสริมเหล็กที่เหมาะสมกับสภาพพื้นที่ พื้นใต้ดินมีผนังรับแรงเฉือนสามด้าน และความหนาของชั้นแรกอยู่ที่ 300 มม. ดังนั้นจึงเลือกใช้วิธีการเพิ่มหน้าตัดสำหรับการเสริมเหล็ก

KZ2 ไม่มีผนังรับแรงเฉือนใต้ชั้นแรก เลือกใช้วิธีการเสริมเหล็กแบบฉาบภายนอกตามสภาพพื้นที่จริง วิธีนี้ใช้เวลาก่อสร้างสั้น รวดเร็ว และให้สภาพแวดล้อมที่สะอาด

งานเสริมคานและพื้นชั้น 1

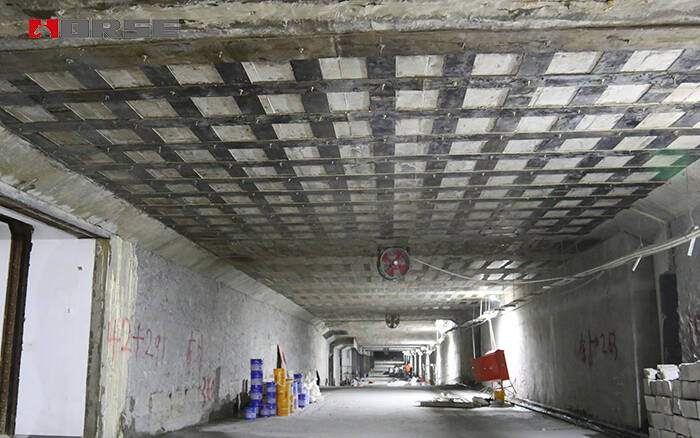

เนื่องจากเจ้าของบ้านร้องขอให้เพิ่มพลังงานความร้อนใต้พิภพที่ชั้นหนึ่ง ทำให้น้ำหนักบรรทุกเพิ่มขึ้น 2 กิโลนิวตันต่อตารางเมตร ส่งผลให้คานและแผ่นเสริมแรงบางส่วนไม่เป็นไปตามข้อกำหนดและข้อกำหนดการเสริมแรงที่จำเป็น เมื่อเหล็กเสริมด้านบนของแผ่นพื้นไม่เป็นไปตามข้อกำหนด จะมีการเพิ่มแผ่นเหล็กบางๆ ลงบนส่วนบนของฐานรองรับแผ่นพื้นเพื่อเสริมแรง หากเหล็กเสริมด้านล่างของแผ่นพื้นไม่เป็นไปตามข้อกำหนด จะมีการเพิ่มคานเหล็กที่ด้านล่างของแผ่นพื้นเพื่อรองรับพื้น และคานเหล็กจะถูกยึดด้วยบานพับเข้ากับคานคอนกรีตที่ล้อมรอบแผ่นพื้น

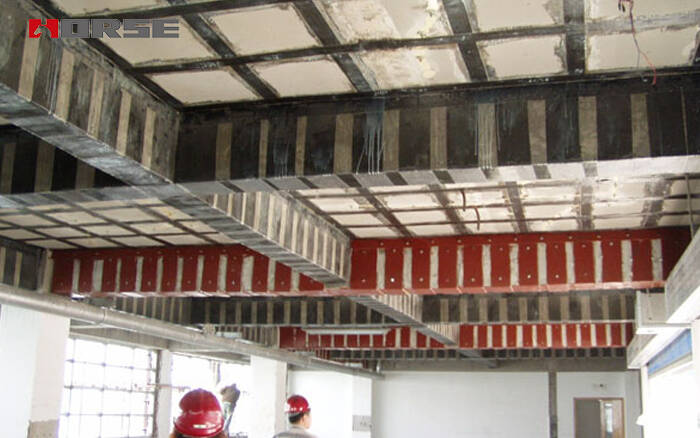

เมื่อการเสริมแรงคานไม่เป็นไปตามข้อกำหนด คานจะถูกเสริมแรงด้วยคาร์บอนไฟเบอร์ วิธีนี้สร้างง่าย เชื่อถือได้ในประสิทธิภาพ และมีประสิทธิภาพในการเสริมแรง

บทสรุป

ด้วยการวิเคราะห์โครงการอย่างละเอียด การเลือกใช้วิธีการก่อสร้างที่เรียบง่ายและมาตรการการรักษาที่เชื่อถือได้สำหรับส่วนประกอบต่างๆ เพื่อเสริมความแข็งแรงให้กับคาน แผ่นพื้น และเสาที่ไม่เป็นไปตามข้อกำหนด ทำให้การออกแบบโครงการมีความปลอดภัย ประหยัด ใช้งานได้จริง และสมเหตุสมผล มาตรการเฉพาะมีดังนี้:

(1) การคำนวณอย่างละเอียดดำเนินการผ่านโปรแกรมคำนวณสองโปรแกรม ตัวบ่งชี้โดยรวมของโครงการตรงตามข้อกำหนดเฉพาะ และผลลัพธ์การคำนวณของซอฟต์แวร์ทั้งสองใกล้เคียงกัน ผลการคำนวณมีความสมเหตุสมผล ปลอดภัย และเชื่อถือได้

(2) สำหรับผนังคอนกรีตในชั้นใต้ดิน KZ1 ใช้วิธีขยายส่วนเพื่อเสริมความแข็งแรง และสามารถยึดเหล็กเส้นที่เพิ่มใหม่เข้ากับผนังคอนกรีตได้โดยตรง สำหรับส่วนใต้ดิน KZ2 ที่ไม่มีคอนกรีต จะใช้วิธีการเสริมเหล็กแบบฉาบปูนภายนอก โดยยึดแผ่นเหล็กด้านล่างเข้ากับพื้นด้วยสลักเกลียว และเชื่อมเหล็กฉากเสริมเข้ากับแผ่นด้านล่างโดยตรง ณ สถานที่ก่อสร้าง

(3) การเพิ่มความร้อนจากพลังงานความร้อนใต้พิภพที่ชั้นหนึ่งและการเสริมเหล็กที่ไม่เพียงพอบนแผ่นพื้น จึงต้องเพิ่มแผ่นเหล็กที่ด้านบนของฐานรองรับแผ่นพื้นเพื่อเสริมเหล็ก ส่วนเหล็กเสริมที่ด้านล่างแผ่นพื้นไม่เพียงพอ จึงต้องเพิ่มแผ่นรองรับคานเหล็กที่ด้านล่างของแผ่นพื้น ในกรณีที่การเสริมแรงคานไม่เพียงพอ จะใช้วิธีการเสริมแรงด้วยคาร์บอนไฟเบอร์
