แผ่นคาร์บอนไฟเบอร์สำหรับซ่อมแซมคอนกรีต

ภาพรวมโครงการ

โครงการนี้เป็นอาคารสำนักงานคุณภาพสูงสองชั้น ครอบคลุมพื้นที่ทั้งหมด โครงสร้างคอนกรีตเสริมเหล็ก ชั้นล่างเป็นร้านอาหาร และพื้นที่สำนักงานอีกชั้นหนึ่ง เนื่องจากจำเป็นต้องปรับปรุงพื้นที่ จึงจำเป็นต้องขยายอาคารสำนักงานโดยไม่เพิ่มโมดูลัสช่วงของอาคารสำนักงานเดิม โดยไม่ต้องเพิ่มผนังกั้น และเนื่องจากข้อกำหนดด้านกระบวนการพิเศษ โครงการจึงใช้ฐานรากเสาเข็มแบบท่ออัดแรง จากข้อจำกัดด้านการออกแบบและเงื่อนไขการก่อสร้างจริง เราจึงเลือกแบบก่อสร้างที่ยังคงใช้โครงสร้างเดิม และใช้การเชื่อมต่อที่แข็งแกร่งระหว่างอาคารใหม่และอาคารเก่า

หลังจากกำหนดแบบร่างแล้ว เจ้าของบ้านได้มอบหมายให้บริษัทประเมินราคาบ้านมืออาชีพทำการวัดประสิทธิภาพโครงสร้างเดิม ณ สถานที่จริง จากผลการตรวจสอบ โครงเหล็กของโครงสร้างเดิม การวิเคราะห์โครงสร้างส่วนต่อขยายด้วยคอมพิวเตอร์ และผลการตรวจสอบแรงสั่นสะเทือนของโครงสร้าง พบว่าโครงสร้างเดิมมีคาน 4 ส่วนที่มีขอบดัดไม่เพียงพอและจำเป็นต้องเสริมความแข็งแรง

ตามเงื่อนไขการก่อสร้างในสถานที่ จะมีการเลือกวิธีการยึดติดด้วยคาร์บอนไฟเบอร์หรือวิธีการยึดติดด้วยเหล็กในเบื้องต้นสำหรับการเสริมแรง

หลักการเสริมแรงของแผ่นคาร์บอนไฟเบอร์

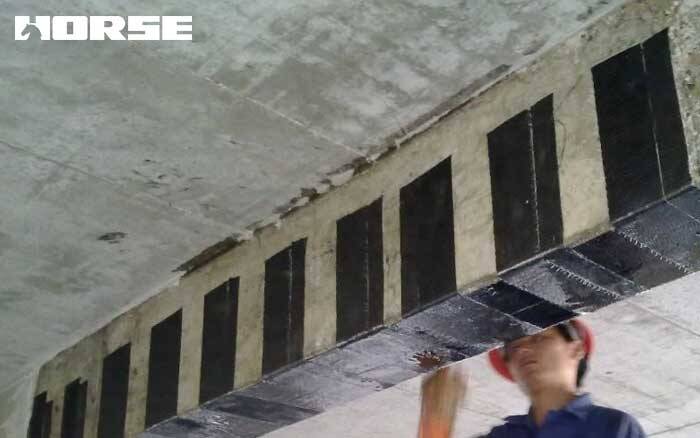

แผ่นคาร์บอนไฟเบอร์ถูกนำมาใช้เพื่อเสริมความแข็งแรงโครงสร้างอาคารโดยการยึดแผ่นคาร์บอนไฟเบอร์เข้ากับพื้นผิวของโครงสร้างอาคารโดยใช้เรซินรองรับ แรงเฉือนของเรซินยึดเกาะจะถูกใช้เพื่อถ่ายโอนแรงที่รับโดยส่วนประกอบคอนกรีตไปยังแผ่นคาร์บอนไฟเบอร์ ทำให้แผ่นคาร์บอนไฟเบอร์ที่เชื่อมติดแล้วและส่วนประกอบคอนกรีตเสริมเหล็กเดิมสามารถรับแรงภายนอกได้ ในที่สุดแล้วเหล็กเสริมจะก่อให้เกิดแรงซ้อนทับ และแผ่นคาร์บอนไฟเบอร์ที่ใช้เสริมความแข็งแรงจะเทียบเท่ากับเหล็กเสริมของโครงสร้างอาคาร

ลักษณะเฉพาะของการเสริมแรงแผ่นคาร์บอนไฟเบอร์และการเปรียบเทียบกับเทคโนโลยีการเสริมแรงเหล็กยึดติด

(1)โครงสร้างเสริมแรงด้วยแผ่นคาร์บอนไฟเบอร์นั้นสะดวก มีประสิทธิภาพ และใช้งานได้ดี ไม่จำเป็นต้องใช้สลักเกลียวและหมุดย้ำในการยึดระหว่างการเสริมแรง และสามารถวางและแปะลงบนส่วนที่ต้องการได้ ซึ่งไม่รบกวนโครงสร้างเดิม ไม่ส่งผลกระทบต่อความสมบูรณ์ของโครงสร้างเดิม และรับประกันคุณภาพการก่อสร้างได้ง่าย การทำงานของเทคโนโลยีการเสริมแรงด้วยเหล็กยึดติดนั้นค่อนข้างซับซ้อน ชั้นสองของโครงการนี้และส่วนล่างของคานหลังคาได้รับการออกแบบโดยไม่มีเพดาน โครงสร้างถูกเปิดโล่ง และรูปแบบการเสริมแรงที่ปรับเปลี่ยนโครงสร้างเดิมเล็กน้อยเป็นตัวเลือกแรก

2) การเสริมแรงด้วยแผ่นคาร์บอนไฟเบอร์นั้นไม่ได้เพิ่มภาระถาวรของโครงสร้างหรือเพิ่มเพียงเล็กน้อย หลังจากติดแผ่นคาร์บอนไฟเบอร์แล้ว น้ำหนักต่อตารางเมตรจะน้อยกว่า 1.0 กิโลกรัม และความหนาของชั้นที่ติดจะอยู่ที่เพียง 1 มิลลิเมตร หลังจากการเสริมแรงและซ่อมแซมแล้ว น้ำหนักและขนาดของโครงสร้างเดิมจะไม่เพิ่มขึ้นแต่อย่างใด

3) เทคโนโลยีการเสริมแรงด้วยเหล็กยึดติดไม่สามารถนำมาใช้ในสภาพแวดล้อมดินเค็ม สภาพแวดล้อมทางทะเล และสภาพแวดล้อมที่มีการกัดเซาะทางเคมี ดังนั้นจึงมีข้อจำกัดในการเสริมแรงในโครงการที่ได้รับผลกระทบจากการกัดกร่อน เช่น โครงสร้างใต้ดิน โครงสร้างประปาและระบายน้ำ โครงสร้างไฮดรอลิก โครงสร้างท่าเรือ โรงงานเคมี ฯลฯ ส่วนหนึ่งของโครงการจำเป็นต้องเสริมแรงคานใต้ผิวดินและสัมผัสกับดิน ดังนั้นวิธีการเสริมแรงด้วยเหล็กจึงมีข้อจำกัด

4) การเสริมแรงแผ่นคาร์บอนไฟเบอร์สามารถคำนวณได้ตามวิธีการคำนวณของโครงสร้างคอนกรีต ดังนั้นจึงรับประกันผลการเสริมแรงได้ และสามารถคำนวณอายุการใช้งานและความน่าเชื่อถือของโครงสร้างหลังการเสริมแรงได้

เทคโนโลยีการก่อสร้างและการประยุกต์ใช้เทคโนโลยีการก่อสร้างเสริมแผ่นคาร์บอนไฟเบอร์

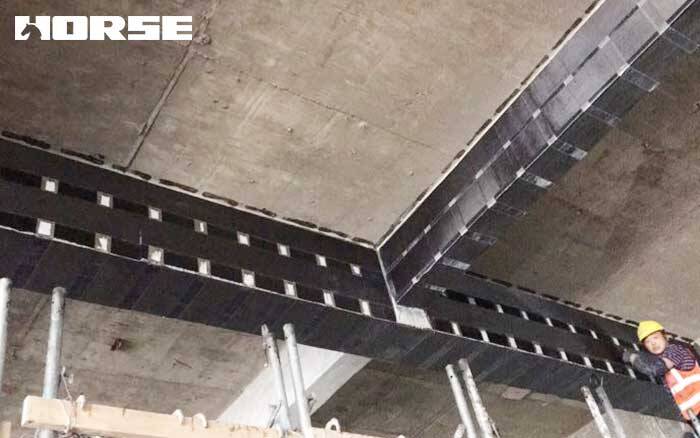

กระบวนการก่อสร้างแผ่นเสริมคาร์บอนไฟเบอร์ ได้แก่ การขนถ่าย การบำบัดพื้นผิว การเคลือบไพรเมอร์ การปรับระดับ การวาง และการบำบัดเพื่อการปกป้อง

บทสรุป

โครงการนี้เลือกใช้เทคโนโลยีเสริมแรงแผ่นคาร์บอนไฟเบอร์เพื่อเสริมความแข็งแรงโครงสร้างคอนกรีตเก่าจากมุมมองของเทคโนโลยีการก่อสร้างวัสดุและด้านอื่นๆ ในทางปฏิบัติได้พิสูจน์แล้วว่าผลกระทบต่อสิ่งแวดล้อมและการรบกวนโครงสร้างเดิมมีน้อยมาก ซึ่งตรงตามความต้องการของเจ้าของโครงการอย่างครบถ้วน ในระยะยาว เทคโนโลยีนี้จะตอบสนองความต้องการของวิศวกรรมการก่อสร้างสมัยใหม่ในด้านเทคโนโลยีการก่อสร้าง เอื้อต่อการปกป้องสิ่งแวดล้อม และจะครองความเป็นผู้นำในด้านการเสริมแรงโครงสร้าง
