การเสริมความแข็งแรงอุโมงค์ระบายน้ำ

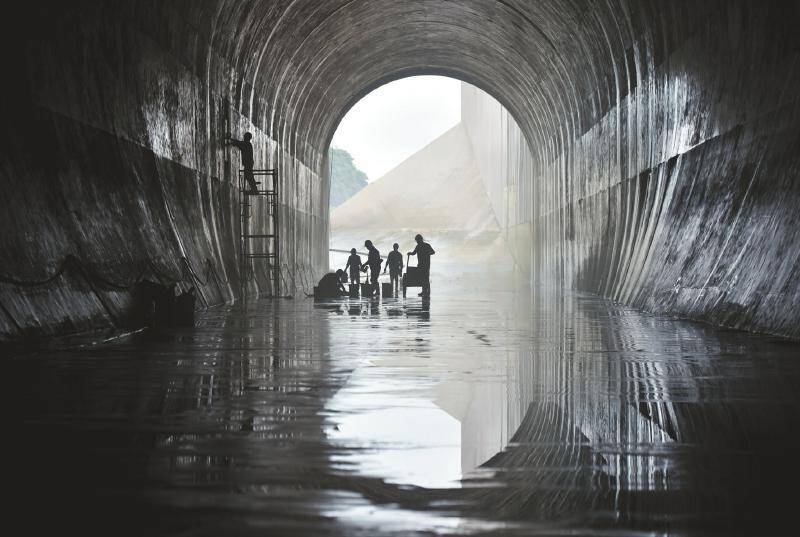

อุโมงค์ระบายน้ำล้น (Spillway Tunnel) เป็นหนึ่งในส่วนประกอบสำคัญของอาคารอ่างเก็บน้ำ ส่วนหัวเรือ ผนังทั้งสี่ด้าน และส่วนหัวเรือส่วนล่างของอุโมงค์ระบายน้ำล้นได้รับความเสียหายบางส่วนจากอิทธิพลของน้ำท่วมในระยะยาว และพื้นผิวของโครงสร้างมีข้อบกพร่อง เช่น พื้นผิวเป็นหลุมเป็นบ่อ คอนกรีตบนพื้นผิวเดิมของโครงสร้างถูกเผาไหม้อย่างรุนแรง ซึ่งส่งผลกระทบต่ออายุการใช้งานของอาคาร

อุโมงค์ที่จะเสริมกำลังนี้ตั้งอยู่ในเขตทัศนียภาพภูเขาไท่กง รีสอร์ทท่องเที่ยวทะเลสาบเทียนมู่ เขตทัศนียภาพแห่งชาติลี่หยาง และเป็นหนึ่งในอ่างเก็บน้ำขนาดใหญ่เจ็ดแห่งในแอ่งทะเลสาบไท่หู อ่างเก็บน้ำแห่งนี้มีพื้นที่รับน้ำ 148.5 ตารางกิโลเมตร และมีความจุรวม 108.6 ล้านลูกบาศก์เมตร เป็นอ่างเก็บน้ำขนาดใหญ่ ระดับน้ำท่วมที่ออกแบบไว้คือ 23.00 เมตร และระดับน้ำปกติคือ 21.00 เมตร สร้างขึ้นในช่วงทศวรรษ 1950 หลังจากใช้งานมานานหลายทศวรรษ ปรากฏการพังทลายและหลุมบ่อบนพื้นผิวคอนกรีตของปากถ้ำและผนังถ้ำ ประตูแรกของถ้ำชั้นบนถูกกัดกร่อนอย่างรุนแรง ช่องประตูและช่องประตูทางเข้าได้รับความเสียหายในระดับต่างๆ ซึ่งส่งผลกระทบต่อการใช้งานตามปกติของการระบายน้ำของอ่างเก็บน้ำ และจำเป็นต้องได้รับการเสริมกำลังเพื่อกำจัดอันตรายที่ซ่อนอยู่ การเสริมกำลังอุโมงค์ด้านบนผสมผสานลักษณะเฉพาะของโครงการในพื้นที่ท่องเที่ยวที่มีทัศนียภาพสวยงาม และโครงสร้างโค้งงอ สะพานคนเดิน สะพานทำงาน และห้องยกเหนือกำแพงเสาเดิมสูง 23.0 เมตร ก็ถูกรื้อถอนทั้งหมด

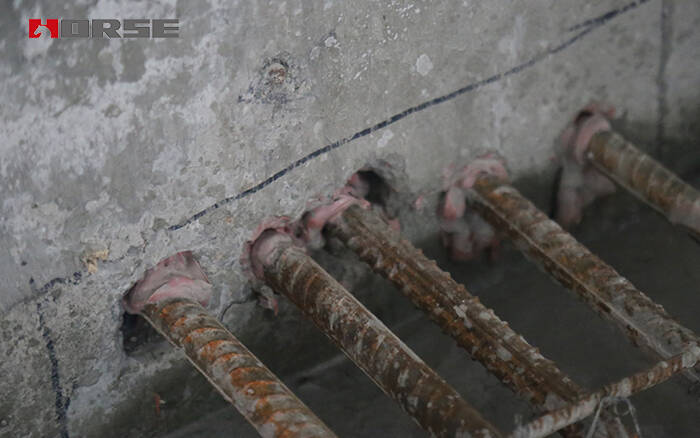

ในการคัดเลือกและออกแบบโครงการเสริมแรง โดยคำนึงถึงความเหมาะสม ความเป็นไปได้ และความคุ้มค่า ในที่สุดจึงเลือกใช้กาวอีพ็อกซีฉีดสำหรับยึดเกาะ HORSE เพื่อเพิ่มความหนาและความแข็งแกร่งให้กับโครงสร้างคอนกรีตเดิมของอุโมงค์ด้านบน พื้นผิวด้านนอกของผนังเสาเดิมถูกทำให้ขรุขระ และเทเหล็กเส้นที่ปลูกใหม่ลงในคอนกรีตอีกครั้ง ผนังเสาและแผ่นฐานถูกทำให้หนาขึ้น และเทเหล็กเส้นที่ดัดและสะพานที่ใช้งานใหม่โดยการปลูกเหล็กเส้นไว้ด้านบนผนังเสา โครงการเสริมแรงนี้บรรลุผลตามที่คาดหวัง

1 ลักษณะของกาวยึดติดแบบฉีด

กาวยึดแบบฉีดเป็นกาวโครงสร้างเรซินคอมโพสิตความแข็งแรงสูงสองส่วนประกอบ มีคุณสมบัติเด่นคือแรงยึดสูง แห้งเร็ว ก่อสร้างง่าย และต้นทุนวัสดุต่ำ แห้งเร็ว แห้งเร็วที่อุณหภูมิห้องหลังการปรับโครงสร้าง รับน้ำหนักโครงสร้างอาคารได้เร็ว แรงยึดสูง ทนความร้อนได้ดี และไม่ไหลย้อนที่อุณหภูมิห้อง มีคุณสมบัติป้องกันการเสื่อมสภาพและทนกรด ด่าง น้ำ ได้ดี ทนทานต่อการเชื่อม ทนไฟ ทนอากาศ ทนความชื้น ทนแรงกระแทก มีประสิทธิภาพการผลิตที่ดี สามารถติดตั้งได้ที่อุณหภูมิ -10°C ถึง +40°C (ดูตารางที่ 1)

เอกสารข้อมูลทางเทคนิคของกาวอีพ็อกซี HM500

2 วิธีการก่อสร้าง

1.เจาะรูให้ได้เส้นผ่านศูนย์กลางและความลึกตามต้องการ เส้นผ่านศูนย์กลางต้องสอดคล้องกับขนาดของพุก

2.ต้องทำความสะอาดรูเจาะด้วยเครื่องเป่าลม โดยเริ่มจากก้นรู รูเจาะต้องทำความสะอาดให้ทั่วด้วยแปรงเหล็ก หลังจากใช้แปรงแล้ว ให้ใช้เครื่องเป่าลมทำความสะอาดรูเจาะอีกครั้ง

3ฉีดสารยึดอีพ็อกซี่ HM-500 ลงในรู โดยเริ่มจากด้านล่าง พร้อมกับค่อยๆ ดึงเครื่องผสมแบบคงที่กลับ หลีกเลี่ยงการดักจับอากาศ สำหรับรูที่ลึก สามารถใช้ท่อต่อได้

4.ใส่ตัวยึดเข้าไปในรูที่เจาะไว้โดยหมุนไปมา กาวบางส่วนต้องหลุดออกมาจากรู

5.ระหว่างเวลาที่เรซินแข็งตัว ห้ามเคลื่อนย้ายหรือโหลดจุดยึด

วิดีโอของกาวติดยึดแบบฉีด Horse HM-500 (คลิก)

3 ผลการทดสอบการเสริมแรง

หลังจากการก่อสร้างคานยึดเสร็จสิ้น จะต้องทดสอบแรงยึดหลังจากกาวยึดแข็งตัวหมดแล้ว การทดสอบนี้ยึดตามข้อบังคับทางเทคนิค JGJ145-2004 ว่าด้วยการยึดโครงสร้างคอนกรีตหลังการยึด

4 บทสรุป

จากผลการเสริมแรงของโครงการนี้ เราตระหนักดีว่า ตราบใดที่เหล็กเส้นยึดถูกก่อสร้างให้สอดคล้องกับข้อกำหนดทางเทคนิคการก่อสร้างที่เกี่ยวข้อง ประสิทธิภาพของเหล็กเส้นยึดจะสามารถตอบสนองความต้องการด้านการออกแบบได้ ซึ่งมีความเหมาะสมทางเทคนิคและสะดวกต่อการก่อสร้าง การนำโครงการเสริมแรงมาใช้นั้นถือเป็นการประหยัดต้นทุนอย่างแท้จริง และมอบประสบการณ์สำหรับโครงการที่คล้ายคลึงกันในอนาคต
