โครงสร้างอาคารเก่า

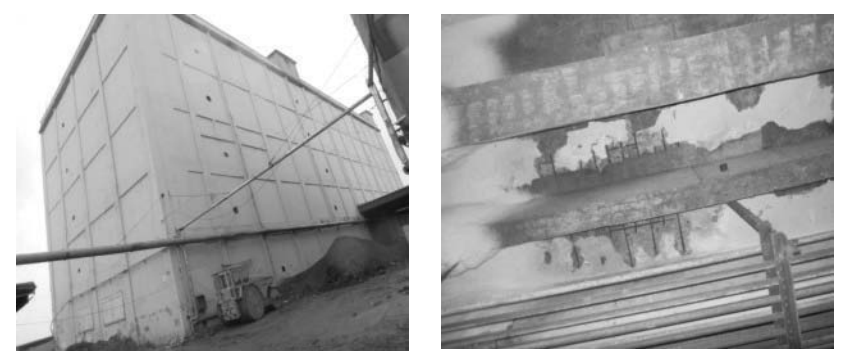

สภาพปัจจุบันก่อนการปรับปรุงและเสริมอาคารเก่า

อาคารเก่าเป็นโครงสร้างคอนกรีตเสริมเหล็กหล่อในที่ 5 ชั้น สร้างขึ้นในปี 1910 โดยมีความยาว 76 เมตร ความกว้าง 24 เมตร และความสูงชายคา 29 เมตร พื้นที่อาคารประมาณ 11,000 ตารางเมตร และความสูงของชั้นแตกต่างกันไปตั้งแต่ 4.7 เมตรถึง 5.0 เมตร วัตถุประสงค์ในการใช้งานมีการเปลี่ยนแปลงหลายครั้งและได้รับการเสริมแรงหลายครั้งในช่วงเวลานั้น (หมายเหตุ: ไม่ทราบวันที่เสริมแรงและวิธีการเพิ่มส่วนตัดส่วนใหญ่ใช้) เนื่องจากการเปลี่ยนแปลงการใช้งาน ผู้สร้างจึงจำเป็นต้องสร้างใหม่และเสริมโครงสร้างอาคารเก่าและใช้งานต่อไป หน่วยตรวจสอบและประเมินผลระดับมืออาชีพได้รับความไว้วางใจเป็นพิเศษในการตรวจสอบและประเมินความปลอดภัย ประสิทธิภาพในการป้องกันแผ่นดินไหว และความทนทานของโครงสร้างหลักของอาคารเก่า การประเมินหลักมีดังนี้

① ฐานราก

ไม่พบรอยแตกร้าว การเสียรูป และการเคลื่อนตัวที่ชัดเจนอันเกิดจากการทรุดตัวของโครงสร้างส่วนบนที่ไม่สม่ำเสมอ ไม่มีรอยแตกร้าวจากการทรุดตัวเกิดขึ้นบนพื้น และฐานรากมีความมั่นคง แต่ความแข็งแรงของคอนกรีตฐานรากต่ำ โดยมีค่าประมาณ 17.6MPa และ 18.4MPa

②โครงสร้างส่วนบน

หลังจากการตรวจสอบในสถานที่ พบว่าคาน แผ่นพื้น และส่วนประกอบของเสาจะมีเหล็กเสริมโผล่ออกมาและสนิมขยายตัวในระดับที่แตกต่างกัน โดยปรากฏการณ์เหล็กเสริมโผล่ออกมาที่พื้นและแผ่นพื้นหลังคานั้นพบได้บ่อยและร้ายแรง และการเกิดคาร์บอนในส่วนประกอบและการกัดกร่อนของเหล็กเส้นก็ร้ายแรงเช่นกัน การทดสอบการเจาะแกนกลางแสดงให้เห็นว่าความแข็งแรงของคอนกรีตของส่วนประกอบบางส่วนที่วัดได้นั้นน้อยกว่า 20MPa ซึ่งไม่ตรงตามข้อกำหนดขั้นต่ำสำหรับความแข็งแรงของคอนกรีตในข้อกำหนดการออกแบบ ในจำนวนนี้ ความสามารถในการรับน้ำหนักของส่วนประกอบของเสาโครงของเสา 1 ชั้นถึง 3 ชั้นและเสา 5 ชั้นบนไม่ตรงตามข้อกำหนดของข้อกำหนด

③ความปลอดภัย

ตามข้อบังคับ จะมีการประเมินระดับความปลอดภัยของส่วนรับน้ำหนักของ "ฐานราก โครงสร้างรับน้ำหนักส่วนบน และระบบปิดล้อม" โดยจะประเมินค่าฐานราก โครงสร้างรับน้ำหนักส่วนบน Cu และระบบปิดล้อม Cu เพื่อให้ได้ผลการประเมินความปลอดภัยของโครงสร้างโดยรวมเป็น Csu (หมายเหตุ: ระดับ Cu/Csu: บ่งชี้ว่าความปลอดภัยไม่เป็นไปตามข้อกำหนดของระดับ Au/Asu ใน "มาตรฐานการประเมินความน่าเชื่อถือของอาคารโยธา" ซึ่งส่งผลกระทบอย่างมีนัยสำคัญต่อความสามารถในการรับน้ำหนักโดยรวม ควรดำเนินการแก้ไข และอาจจำเป็นต้องใช้มาตรการทันทีสำหรับส่วนประกอบแต่ละส่วน)

④ ความต้านทานแผ่นดินไหว

ภายหลังการประเมินและประเมินผล พบว่าความสามารถในการรับน้ำหนักแผ่นดินไหวของอาคารเก่าไม่เป็นไปตามข้อกำหนดของ "ประมวลกฎหมายการออกแบบอาคารเพื่อรองรับแผ่นดินไหว" และความสามารถในการรับน้ำหนักแผ่นดินไหวโดยรวมของอาคารได้รับการประเมินว่าไม่เป็นไปตามข้อกำหนดของการประเมินแผ่นดินไหวของอาคารคอนกรีตเสริมเหล็กคลาส C ใน "มาตรฐานการประเมินแผ่นดินไหวของอาคาร"

⑤ความทนทาน

หลังจากการประเมินและประเมินผล ความทนทานของเสาโครงของอาคารเก่าไม่สามารถตอบสนองความต้องการในการใช้งาน 50 ปีข้างหน้าได้ และเสาโครงก็ถึงขีดจำกัดความทนทานแล้ว

⑥ ข้อสรุปการประเมินและประเมินผล

ก. ระดับความปลอดภัยของอาคารคือ Csu ซึ่งหมายความว่าความปลอดภัยไม่เป็นไปตามข้อกำหนดของ Au/Asu ใน "มาตรฐานการประเมินความน่าเชื่อถือของอาคารโยธา" ซึ่งส่งผลกระทบอย่างมีนัยสำคัญต่อความสามารถในการรับน้ำหนักโดยรวม ควรดำเนินการตามมาตรการ และอาจมีส่วนประกอบแต่ละส่วนที่ต้องดำเนินการทันที

ข. ความสามารถในการรับไหวสะเทือนของอาคารโดยรวมไม่เป็นไปตามข้อกำหนดของ "มาตรฐานการประเมินไหวสะเทือนสะเทือนอาคาร" สำหรับการประเมินไหวสะเทือนของอาคารคอนกรีตเสริมเหล็กคลาส C

ค. ความทนทานของส่วนประกอบเสาอาคารไม่เป็นไปตามข้อกำหนดในการใช้งาน 50 ปีข้างหน้า และส่วนประกอบคานก็ถึงขีดจำกัดความทนทานแล้ว

แบบแผนการออกแบบการบูรณะและเสริมกำลังอาคารเก่า

หน่วยออกแบบมืออาชีพได้ทำการเปรียบเทียบหลายรอบแล้วซ้ำแล้วซ้ำเล่า

ปรับปรุงแผนการออกแบบให้เหมาะสมและเจาะลึกยิ่งขึ้น และสุดท้ายได้เสนอ "ส่วนประกอบและชิ้นส่วน" สำหรับอาคารเก่า โดยนำเทคโนโลยีการสร้างใหม่และเสริมแรงสองประเภทมาใช้เป็นหลัก ได้แก่ "เหล็กเสริมหุ้มเปียก" และ "เหล็กเสริมคอนกรีตทดแทน" สำหรับคอนกรีตเหนียว ปูนเหนียว เหล็กรูปพรรณ แผ่นเหล็ก สลักเกลียวเคมี วัสดุยาแนว กาวโครงสร้าง แท่งเชื่อม ฯลฯ มีข้อกำหนดที่ชัดเจนและเฉพาะเจาะจงในแง่ของวัสดุ รุ่น ข้อกำหนด และประสิทธิภาพ แผนการออกแบบสำหรับการสร้างใหม่และเสริมแรงส่วนประกอบ "คาน แผ่น และเสา" ของโครงสร้างอาคารเก่าจะอธิบายโดยย่อด้านล่าง

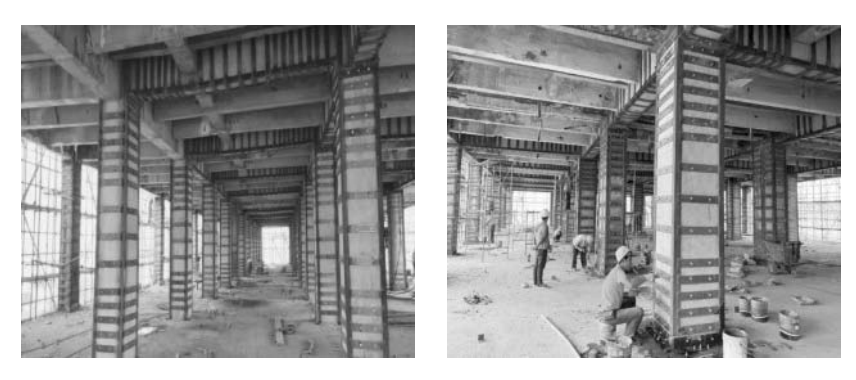

เหล็กเสริมหุ้มเปียกเสาและคาน

วิธีการ "เสริมเหล็กหุ้มเปียก" คือการยึดเหล็กฉากและห่วงเหล็กแผ่นไว้บนพื้นผิวด้านนอกของเสาคอนกรีตหรือคานด้วยสลักเกลียวที่ทำจากยาง จากนั้นปิดผนึกด้วยกาวพิเศษเพื่อสร้าง "ช่องว่าง" จากนั้นเทกาวพิเศษที่มีความแข็งแรงสูงสำหรับโครงสร้างอาคารเพื่อเชื่อมแผ่นเหล็กหรือเหล็กฉากกับพื้นผิวคอนกรีตเดิมเข้าด้วยกันอย่างน่าเชื่อถือ

การเสริมคอนกรีตทดแทน "เสาโครงเก่า"

วิธีการ "เสริมคอนกรีตทดแทน" คือการเอาส่วนคอนกรีตเดิมที่มีความแข็งแรงต่ำหรือมีตำหนิออกให้เหลือความลึกหนึ่ง แล้วเทคอนกรีตประเภทเดิมแต่มีเกรดความแข็งแรงสูงขึ้นสำหรับการเสริมแรงเฉพาะจุด วิธีการเสริมแรงโดยตรงเพื่อคืนความสามารถในการรับน้ำหนักของส่วนประกอบเดิม

ผลกระทบของการปรับปรุงและเสริมกำลังอาคารเก่า

แม้ว่าอาคารเก่าเพียงหลังเดียวจะเก่าและต้องปรับปรุงและเสริมกำลังเป็นจำนวนมาก แต่:

①เนื่องจากแผนการปรับปรุงและเสริมกำลังได้รับการสาธิตล่วงหน้าอย่างสมบูรณ์และเจาะลึกและปรับปรุงหลายครั้ง จึงเชื่อถือได้และเป็นไปได้

②แผนการก่อสร้างพิเศษได้รับการจัดทำอย่างเข้มงวดและได้รับการแก้ไขและปรับปรุงหลายครั้งหลังจากการประเมินของผู้เชี่ยวชาญ ซึ่งให้ความรู้และปฏิบัติได้

③ฝ่ายที่เข้าร่วมทำงานอย่างหนักและร่วมมือกันอย่างแข็งขัน โดยเฉพาะอย่างยิ่งหลังจากฝ่ายก่อสร้างจัดการอย่างเป็นวิทยาศาสตร์และก่อสร้างอย่างระมัดระวัง งานปรับปรุงและเสริมกำลังก็ดำเนินไปอย่างราบรื่น
