การเสริมกำลังอาคาร

Project Overview

อาคารพาณิชย์ทางด้านตะวันออกของ Dongfangzhimen ถนน Xinggang เขตอุตสาหกรรม ภาพรวมโครงการมีดังนี้: โครงการนี้เป็นโครงสร้างคอนกรีตเสริมเหล็ก 3 ชั้น มี 3 ชั้นเหนือพื้นดินและชั้นใต้ดิน 1 ชั้น สูง 4.5 ม. ตาข่ายเสาทั่วไปมีขนาด 8.4 ม. × 8.4 ม. ส่วนเสาทั่วไปของชั้นใต้ดินมีขนาด 550 × 550 มม. และส่วนเสาทั่วไปเหนือหลังคาชั้นใต้ดินมีขนาด 500 × 500 มม. แบบฐานรากเป็นฐานรากเสาเข็มท่ออัดแรงพร้อมแผ่นกันน้ำแบบคาน-แผ่นพื้น โครงการนี้ได้รับการออกแบบและก่อสร้างในปี 2547 และสร้างเสร็จและเริ่มใช้งานในปี 2548 ในปี 2557 เนื่องจากต้องผ่านอุโมงค์รถไฟใต้ดินใต้ตึกพาณิชย์ จึงจำเป็นต้องรื้อถอนอาคารพาณิชย์บางส่วนในบริเวณที่ผ่านอุโมงค์รถไฟใต้ดิน และส่วนที่เหลือเป็นไปตามข้อกำหนดของเจ้าของและระเบียบข้อบังคับปัจจุบัน รูขนาดใหญ่ในบางชั้นถูกปิดด้วยคานหล่อในที่ และเพิ่มบันไดอีกสี่ขั้น ระบบโครงสร้าง การจัดวางโครงสร้าง และภาระงานของส่วนที่เหลือยังคงเหมือนเดิมโดยพื้นฐาน และเวอร์ชันของรหัสการออกแบบที่ใช้ในการออกแบบดั้งเดิมและการออกแบบดัดแปลงก็เหมือนเดิมโดยพื้นฐาน

กระบวนการหลักของการเสริมกำลังและการเปลี่ยนแปลง

ก่อนที่จะเสริมกำลังและก่อสร้างอาคารที่มีอยู่ใหม่ บริษัททดสอบที่มีคุณสมบัติการทดสอบพิเศษควรทำการประเมินความน่าเชื่อถือของโครงสร้างเดิม เมื่อมีข้อกำหนดด้านแผ่นดินไหว การประเมินความสามารถในการรับไหวของโครงสร้างเดิมจะต้องดำเนินการตามมาตรฐานแห่งชาติปัจจุบัน รายงานการประเมินทั้งสองฉบับนี้ควรใช้เป็นหลักฐานและพื้นฐานสำหรับการออกแบบการเสริมกำลังและการก่อสร้างใหม่ของโครงการ ตามรายงานการประเมินและผลการคำนวณของการสร้างแบบจำลองโดยรวม แผนงานเสริมกำลังจะถูกเลือก จากนั้นจึงดำเนินการออกแบบการเขียนแบบการก่อสร้างเสริมกำลัง จะต้องมีการตรวจสอบและอนุมัติแบบการก่อสร้างก่อนจึงจะนำไปใช้ในการก่อสร้างได้ ก่อนการก่อสร้างเสริมกำลังโครงสร้าง จะต้องเตรียมการออกแบบองค์กรก่อสร้างตามข้อกำหนดการออกแบบและลักษณะโครงสร้าง การก่อสร้างจะต้องได้รับการควบคุมอย่างเคร่งครัดตามมาตรฐานทางเทคนิคที่เกี่ยวข้อง และจะต้องดำเนินการตรวจสอบคุณภาพและการยอมรับโครงการตามมาตรฐานแห่งชาติ

ความต้องการวัสดุและเทคโนโลยีการก่อสร้างของแท่งปลูกต้นไม้

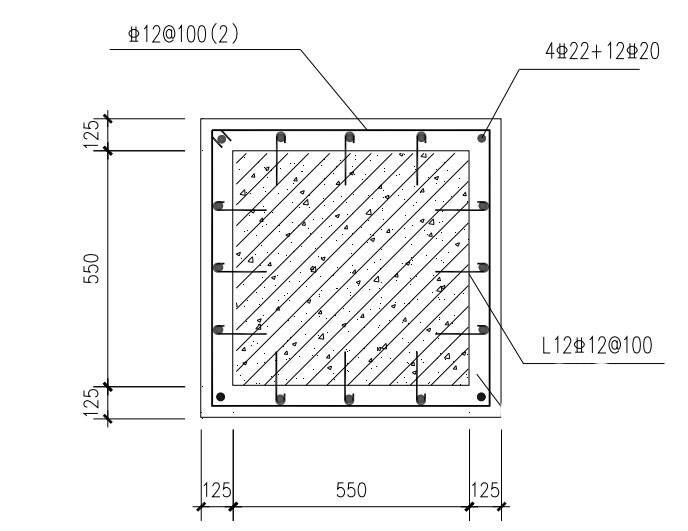

การเพิ่มคาน แผ่นพื้น และเสา รวมถึงวิธีการขยายหน้าตัดทั้งหมดต้องใช้เทคโนโลยีการปลูกเหล็กเส้น เมื่อใช้เทคโนโลยีการปลูกเหล็กเส้น ควรมีความคุ้นเคยกับข้อกำหนดวัสดุที่เกี่ยวข้องและเทคนิคการก่อสร้าง เพื่อให้แน่ใจว่าการออกแบบและการก่อสร้างนั้นประหยัด สมเหตุสมผล ปลอดภัย และเชื่อถือได้

(1) การเลือกใช้กาวติดเหล็กเส้นสำหรับโครงสร้างรับน้ำหนักควรปฏิบัติตามกฎระเบียบที่เกี่ยวข้องอย่างเคร่งครัด เพื่อให้มั่นใจถึงความทนทาน การปกป้องสิ่งแวดล้อม และไม่มีพิษของกาวติดเหล็กเส้น กาวเสริมแรงควรบรรจุในกระป๋องแข็ง อายุการใช้งานของบรรจุภัณฑ์แบบยืดหยุ่นสั้น และอาจเสียหายและเสื่อมสภาพได้ง่าย

(2) เมื่อปลูกเหล็กเส้น ระยะห่างระหว่างเหล็กเส้นที่อยู่ติดกันไม่ควรน้อยกว่า 100 มม. ชั้นป้องกันของเหล็กเส้นในโครงสร้างเดิมไม่ควรน้อยกว่า 40 มม. และชั้นป้องกันของคานค้ำยันควรเป็นไปตามข้อกำหนดเฉพาะที่เกี่ยวข้อง เมื่อปลูกเหล็กเส้นสองแถวบนแผ่นพื้นและผนังที่มีความหนาน้อยกว่า 150 มม. ควรปลูกเหล็กเส้นสองแถวด้วยการเคลื่อนตัวเป็นรูปพลัม

(3) ในการปลูกเหล็กเสริม ควรเชื่อมเหล็กเสริมก่อนแล้วจึงปลูก หากทำได้ยาก ต้องทำการเชื่อมทีหลัง โดยระยะห่างระหว่างจุดเชื่อมกับพื้นคอนกรีตของวัสดุฐานควรมากกว่า 15d และควรพันรากของส่วนที่เปิดออกของเหล็กเสริมด้วยผ้าเปียกชุบน้ำ

(4) ความหนาขั้นต่ำของส่วนประกอบคอนกรีตเสริมเหล็กที่ใช้ในการปลูกเสริมจะต้องมากกว่าความลึกของการปลูกบวก 2D (D คือเส้นผ่านศูนย์กลางของรูที่เจาะ)

(5) อินเทอร์เฟซคอนกรีต (พื้นผิวยึดติด) ที่จุดต่อระหว่างคาน แผ่นพื้น และเสาเก่าและใหม่ ควรเจาะด้วยสิ่ว วิธีการและข้อกำหนดมีรายละเอียดอยู่ในส่วนที่ 1.8 หน้า 8 ของ "โครงสร้างเสริมคอนกรีต" 13G311-1

การเสริมความแข็งแรงของพื้น

โดยทั่วไป ความสัมพันธ์ระหว่างระดับความสูงระหว่างแผ่นพื้นและคานพื้นคือ ด้านบนของแผ่นพื้นและด้านบนของคานจะแบนราบ หากมีคานพื้นอยู่แล้ว แผ่นพื้นใหม่จะวางเหล็กเส้นที่ส่วนล่างเท่านั้น และตัดชั้นป้องกันของด้านบนของคานพื้นให้กว้างประมาณ 100 มม. และสูง 50 มม. และสามารถเชื่อมเหล็กเส้นบนแผ่นพื้นกับเหล็กเส้นด้านบนของแผ่นพื้นที่อยู่ติดกันได้โดยตรง

การปลูกไม้คาน

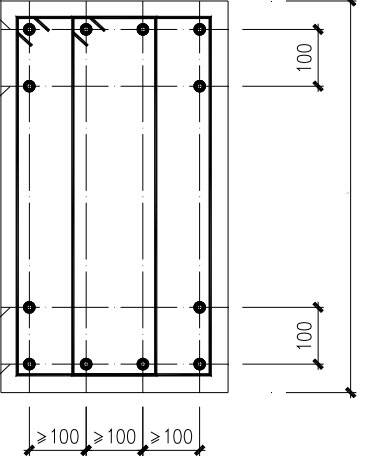

ในระยะเริ่มต้นของการออกแบบเหล็กเสริมของโครงการนี้ หลังจากการตรวจสอบ ภาพวาดรายละเอียดเหล็กเสริมที่วาดโดยบริษัทเหล็กเสริมแสดงให้เห็นว่าระยะห่างสุทธิของเหล็กเสริมตามยาวของคานสำหรับการก่อสร้างเหล็กเสริมปลูกอยู่ที่ประมาณ 30 มม. ซึ่งโดยพื้นฐานแล้วจัดตามข้อกำหนดของระยะห่างเหล็กเสริมตามยาวของโครงสร้างหล่อในที่ หากระยะห่างระหว่างเหล็กเสริมปลูกมีขนาดเล็กเกินไป อาจทำให้โครงสร้างได้รับความเสียหายจากการแตกร้าวของคอนกรีตได้ง่ายที่จุดยึดของเหล็กเสริมปลูก หลังจากปรับแล้ว ความกว้างของคานสำหรับการก่อสร้างเหล็กเสริมปลูกจะเพิ่มขึ้น และควบคุมระยะห่างระหว่างเหล็กเสริมปลูกในคานไว้ที่ประมาณ 100 มม. เพื่อให้มั่นใจถึงความปลอดภัยของโครงสร้างจากโครงสร้าง

การเสริมแรงข้อต่อคาน-เสา

ส่วนเสาแบบทั่วไปเหนือหลังคาใต้ดินของโครงการนี้คือ 500×500 มม. และคานโครงจะถูกเพิ่มที่รูขนาดใหญ่บนชั้นสอง เหล็กเส้นตามยาวด้านบนและด้านล่างของคานมีขนาดประมาณ 8.22 มม. ส่วนเสามีขนาดเล็กเกินไป ดังนั้นความลึกของคานโครงจึงไม่สามารถถึง 25d ได้ (d คือเส้นผ่านศูนย์กลางของซี่โครงตามยาว) หากเสริมเสาโครงจำนวนมากโดยใช้วิธีขยายส่วน จะทำได้ยากขึ้นและมีผลกระทบต่อพื้นที่สถาปัตยกรรมมากขึ้น
