จิน ทรอลล์ เซ็นเตอร์

ศูนย์จิงกวงตั้งอยู่ในถนนวงแหวนตะวันออกที่ 3 ในกรุงปักกิ่ง หอคอยหลักสูง 206.8 เมตร มีรูปร่างพัด 90 องศา ใต้ดิน 3 ชั้นและเหนือพื้นดิน 54 ชั้น ส่วนใต้ดินเป็นโครงสร้างไฮบริดคอนกรีตเหล็ก ส่วนเหนือพื้นดินเป็นโครงสร้างเหล็ก และระบบโครงสร้างเป็นท่อโครงเหล็กแกน ตั้งอยู่ในพื้นที่ป้องกันแผ่นดินไหว 8 องศา

การปรับปรุงอาคารหลักของศูนย์จิงกวงประกอบด้วยสิ่งต่อไปนี้เป็นหลัก:

1. ปรับเปลี่ยนฟังก์ชันอาคารและการแบ่งชั้นใต้ดินชั้นที่ 1 ให้เป็นชั้นที่ 7 เหนือพื้นดิน

2. รื้อชั้นกลางที่อยู่ระหว่างชั้น 1 และ 2 เดิม ส่งผลให้การกระจายน้ำหนักโครงสร้างเปลี่ยนไปและช่องเปิดของชั้นเปลี่ยนแปลงไป

3. รื้อแผ่นพื้นซึ่งอยู่ที่ล็อบบี้โรงแรมชั้น 2 และ 3 ออก

4. เพิ่มแผ่นพื้นชั้น 5 บางส่วน ปรับรูปแบบบันไดเดิม และเพิ่มบันไดและลิฟต์

5. เพิ่มพื้นที่ปลูกต้นไม้สีเขียวขนาดใหญ่ให้กับพื้นที่กลางแจ้งของชั้น 1

การเสริมคอนกรีต

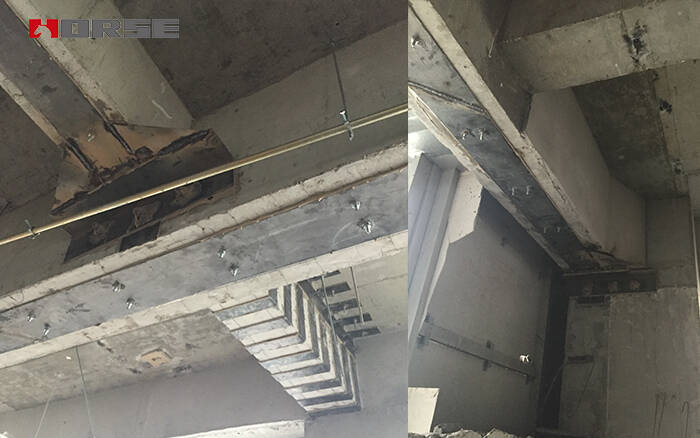

(1) ภาพแสดงสภาพสถานที่จริงภายหลังจากที่มีการก่อสร้างแผ่นเหล็กเสริม

(2) เพิ่มความสูงของส่วน: เนื่องจากพื้นที่สีเขียวขนาดใหญ่ถูกเพิ่มเข้าไปในส่วนกลางแจ้งของชั้นแรก จึงทำให้รับน้ำหนักได้มากขึ้น และจำเป็นต้องปรับปรุงความสามารถในการรับน้ำหนักของคานหลักของโครงสร้าง ดังนั้น วิธีการเพิ่มส่วนจึงใช้สำหรับการเสริมแรงเป็นหลัก

(3) เพิ่มความกว้างของหน้าตัด: เมื่อมีท่อเครื่องกลไฟฟ้า ผนัง ฯลฯ ที่ไม่สามารถเคลื่อนย้ายได้อยู่ใต้คานโครงสร้าง ซึ่งส่งผลต่อการก่อสร้างคานเพื่อเพิ่มหน้าตัด ความสามารถในการรับน้ำหนักของสมาชิกโครงสร้างสามารถปรับปรุงได้โดยการเพิ่มความกว้างของหน้าตัด

(4) เพิ่มเหล็กเสริมเท่านั้นโดยไม่เพิ่มขนาดหน้าตัด โครงการนี้มีข้อกำหนดในการกวาดล้างสูง เมื่อคานจำเป็นต้องเพิ่มความสามารถในการรับน้ำหนักและไม่สามารถเพิ่มความสูงของคานได้ จะใช้วิธีการเสริมเหล็กโดยเพิ่มเหล็กเส้นที่ด้านล่างของคานโครงสร้างเท่านั้นโดยไม่เพิ่มหน้าตัด เหล็กเส้นที่เพิ่มใหม่จะเชื่อมต่อกับเหล็กเส้นเดิมด้วยการเชื่อมเหล็กเส้นสั้น

(5) เพิ่มความสูงของส่วนและเพิ่มความกว้างของส่วน สำหรับชิ้นส่วนโครงสร้างแนวตั้งที่มีข้อกำหนดสูงเกี่ยวกับความสามารถในการรับน้ำหนักของชิ้นส่วน ให้เพิ่มความกว้างและความสูงของส่วนในเวลาเดียวกันเพื่อปรับปรุงความสามารถในการรับน้ำหนักดัดและแรงเฉือนของชิ้นส่วน เพื่อหลีกเลี่ยงการเกิดความสามารถในการรับน้ำหนักแรงเฉือนไม่เพียงพอ

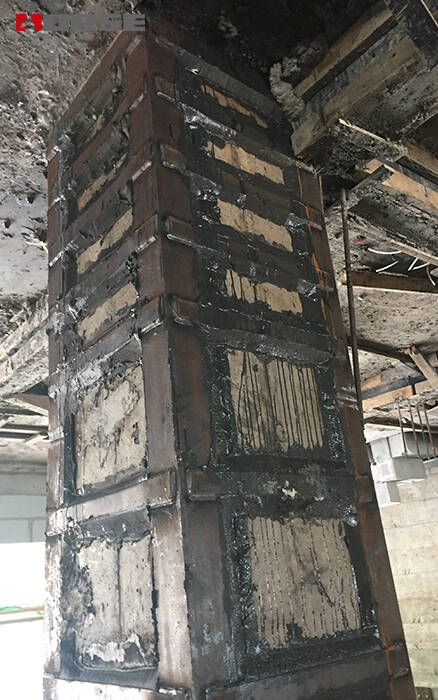

(7) การเสริมเหล็กแบบเอาท์ซอร์ส: เมื่อความสามารถในการรับแรงเฉือนของเสาโครงสร้างไม่เพียงพอ ความสามารถในการรับแรงเฉือนของส่วนประกอบสามารถปรับปรุงได้โดยการหุ้มแผ่นเหล็กที่ด้านนอกของส่วนเสา แผ่นเหล็กจำเป็นต้องเชื่อมระหว่างการก่อสร้าง ดังนั้นการก่อสร้างกาวเหล็กสำหรับส่วนที่เชื่อมจะต้องเสร็จสมบูรณ์หลังจากเชื่อมเสร็จ เพื่อหลีกเลี่ยงความเสียหายต่อกาวเหล็กที่เกิดจากอุณหภูมิสูงในระหว่างการเชื่อม

8) เพิ่มการเสริมเหล็กคานรอง การเสริมเหล็กคานรองมี 2 แบบ คือ การเพิ่มคานคอนกรีตและการเพิ่มคานเหล็ก ได้แก่ การเพิ่มความสามารถในการรับน้ำหนักของพื้น การเพิ่มเสาโครงสร้างบนแผ่น การเพิ่มคานรองข้างช่องเปิดขนาดใหญ่ และการเปลี่ยนเส้นทางการส่งแรงของส่วนประกอบโดยการเพิ่มคานรองเพื่อให้ได้ผลในการเสริมความแข็งแรงของคานและเสาหลัก

(9) เพิ่มการเสริมแรงผนัง: เนื่องจากแรงกดบนที่เพิ่มขึ้น ความสามารถในการรับแรงเฉือนของแพใต้เสาบางต้นจึงไม่เพียงพอ แรงกดบนแพจะถูกแบ่งปันโดยการเพิ่มผนังตรงกลางเสา
