การเสริมความแข็งแกร่งของแผ่น RC พร้อมช่องเปิด

ภาพรวมโครงการ

โครงการนี้เกี่ยวข้องกับการเสริมสร้างโครงสร้างของแผ่นพื้นคอนกรีตเสริมแรงที่อาคารโรงพยาบาลในเปรู

จำเป็นต้องมีช่องเปิดสี่เหลี่ยมเพื่อรองรับบริการ MEP ที่ได้รับการอัพเกรดสำหรับการขยายอุปกรณ์ทางการแพทย์ของโรงพยาบาล การเสริมแรงของแผ่นที่มีอยู่ถูกตัดระหว่างการสร้างช่องเปิดซึ่งต้องการการฟื้นฟูกำลังการดัดงอทั้งสองทิศทาง

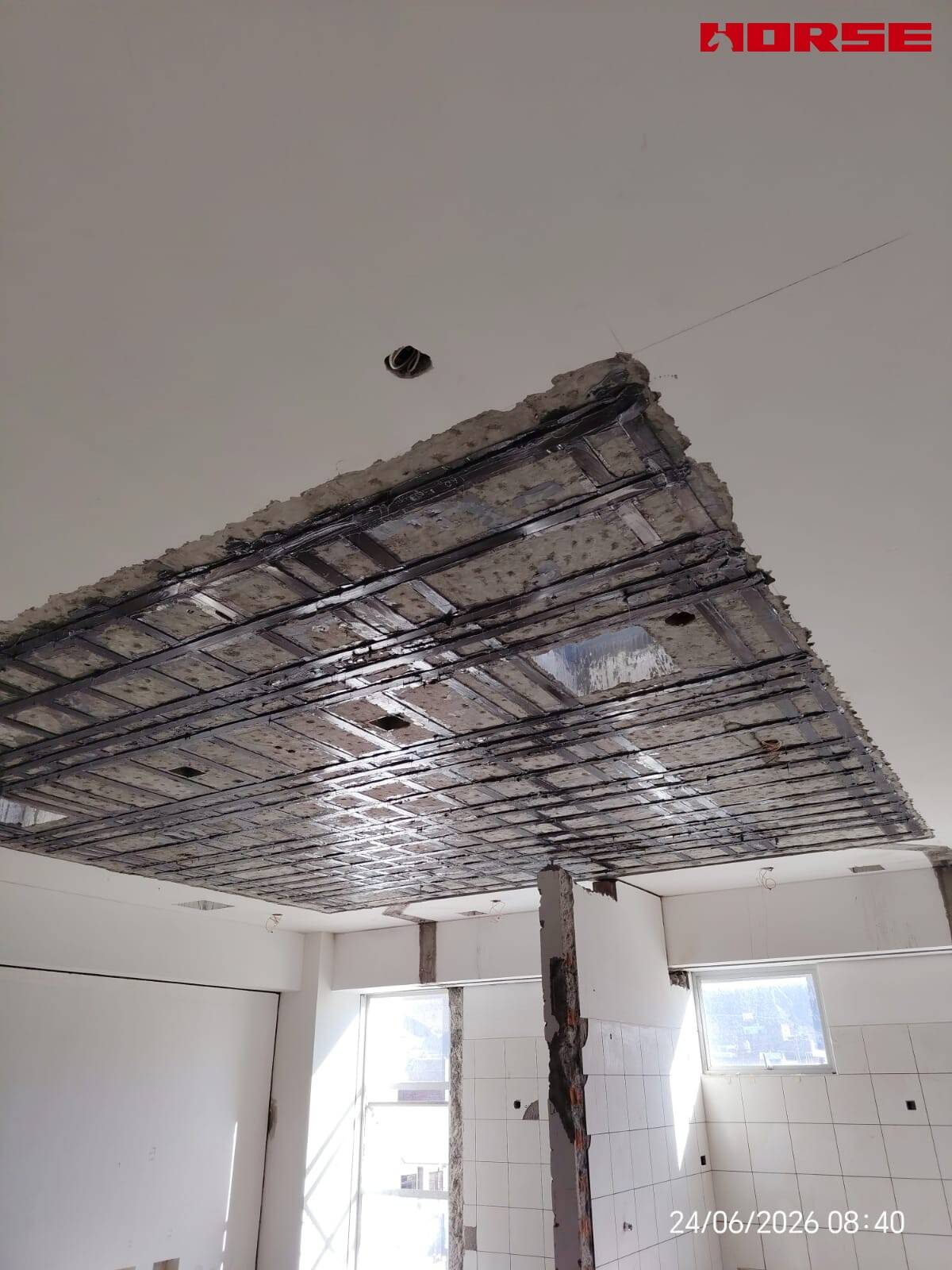

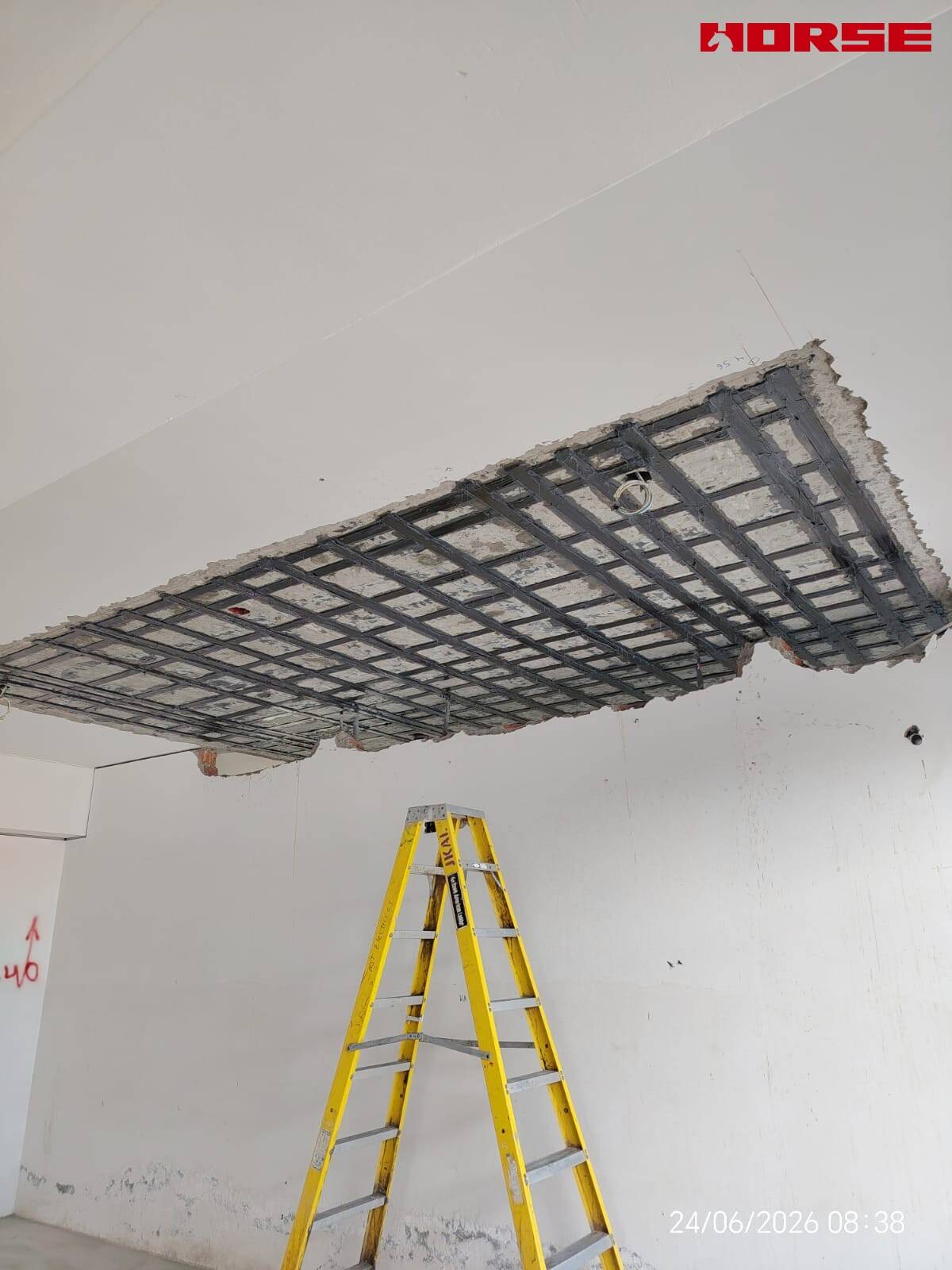

สารละลายเสริมความแข็งแรงใช้แผ่นโพลีเมอร์เสริมคาร์บอนไฟเบอร์ (cfrp) ที่ยึดติดกับแผ่นรองพื้นในทิศทางตั้งฉากสองทิศทางโดยมีแผ่นเสริมแรงตามแนวเปิด

การอ้างอิงรหัส

การออกแบบเป็นไปตามคู่มือ Aci 440.2R-17สำหรับการออกแบบและการก่อสร้างระบบ FRP ที่ถูกผูกมัดภายนอกเพื่อเสริมสร้างโครงสร้างคอนกรีต

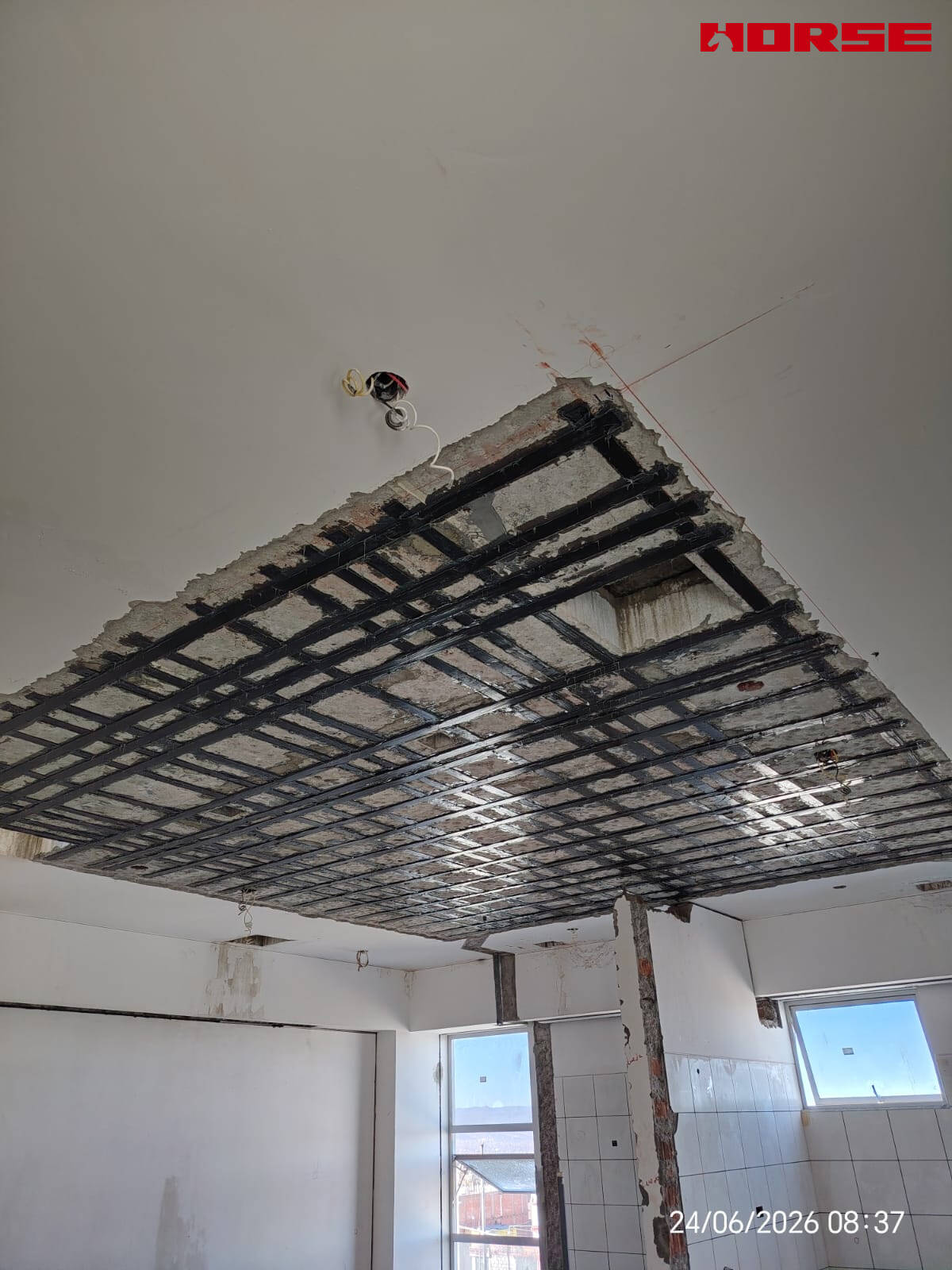

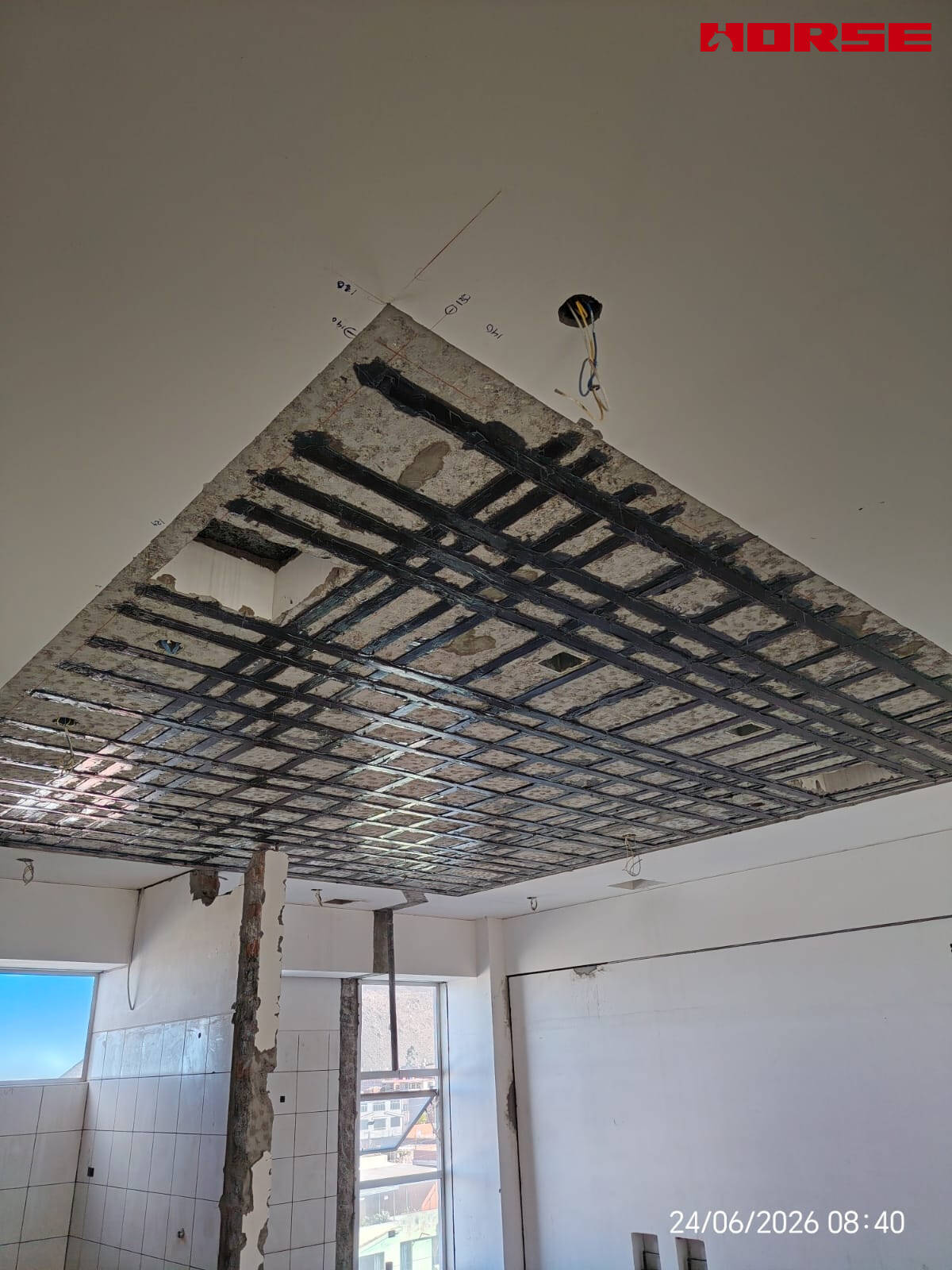

• แผ่นพื้นเสริมที่ด้านล่างด้วยแผ่นคาร์บอนไฟเบอร์เพื่อจำลองระบบเหล็กเสริมแรงแบบสองทางเดิมชดเชยการสูญเสียความสามารถในการดัดที่เกิดจากแถบเหล็กตัด

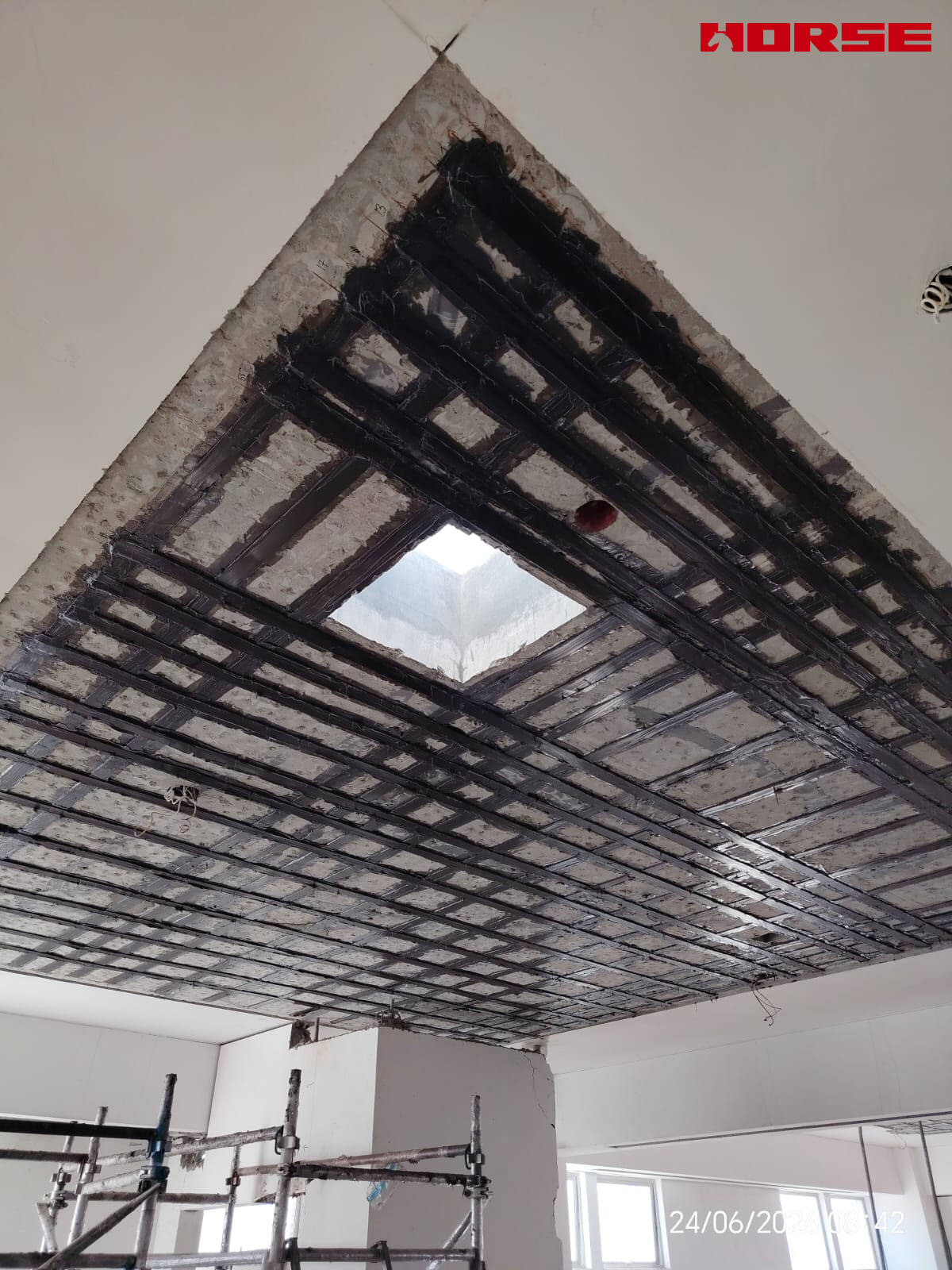

• ห่วงแผ่นคาร์บอนไฟเบอร์ที่แข็งแรงได้รับการติดตั้งรอบช่องเปิด: แผ่นคาร์บอนไฟเบอร์จะถูกเพิ่มรอบช่องเปิดเพื่อยับยั้งขอบความเข้มข้นของความเครียดที่อยู่, และชดเชยการอ่อนตัวลงของส่วนตัดขวางที่เกิดจากช่องเปิด

• แผ่นคาร์บอนไฟเบอร์ขยายไปถึงการสนับสนุน (คาน/ผนัง) พื้นที่เพื่อให้แน่ใจว่าความยาวสมอเพียงพอและป้องกันไม่ให้ FRP-คอนกรีตอินเตอร์เฟซ delamination ความล้มเหลว

รายละเอียดวัสดุ: hm‑ 1.4T แผ่น cfrp

Hm‑ 1.4T เป็นลามิเนตโพลีเมอร์เสริมคาร์บอนไฟเบอร์แบบหมุนได้ทิศทางเดียวแบบพัลท์สำหรับการติดตั้งโครงสร้างเพิ่มเติมความหนา   1.4 ‑ mm ใช้ร่วมกับกาวอีพ็อกซี่ hm‑120CP

คุณสมบัติทางกลที่สำคัญ (ASTM D3039)

• การผลิตแบบพัลทรูดรับประกันการจัดตำแหน่งคาร์บอนไฟเบอร์แบบตรงและความเรียบที่ยอดเยี่ยมช่วยให้สัมผัสระหว่างแผ่นกับพื้นผิวคอนกรีตได้เต็มที่

• ความหนา1.4มม. บางเฉียบทำให้น้ำหนักเพิ่มขึ้นเล็กน้อยและไม่สูญเสียความสูงของเพดาน

• ทนต่อสารเคมีได้ดีและทนทานในระยะยาวเหมาะสำหรับสภาพแวดล้อมที่ชื้นในอเมริกาใต้

• ความแข็งที่สูงขึ้นเมื่อเทียบกับผ้า cfrp ให้การควบคุมการโก่งตัวที่ดีขึ้นสำหรับแผ่นตัด
