การเสริมกำลังผนัง

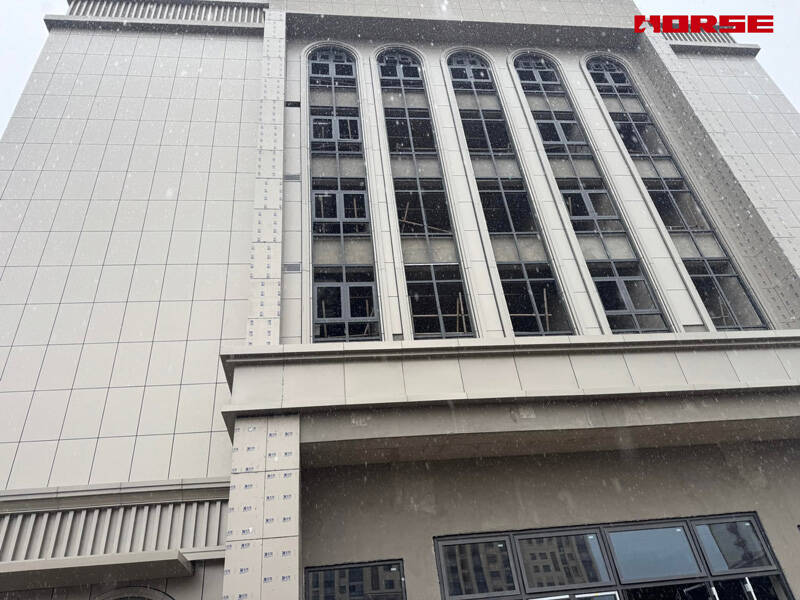

โครงการ: โครงการโรงแรม

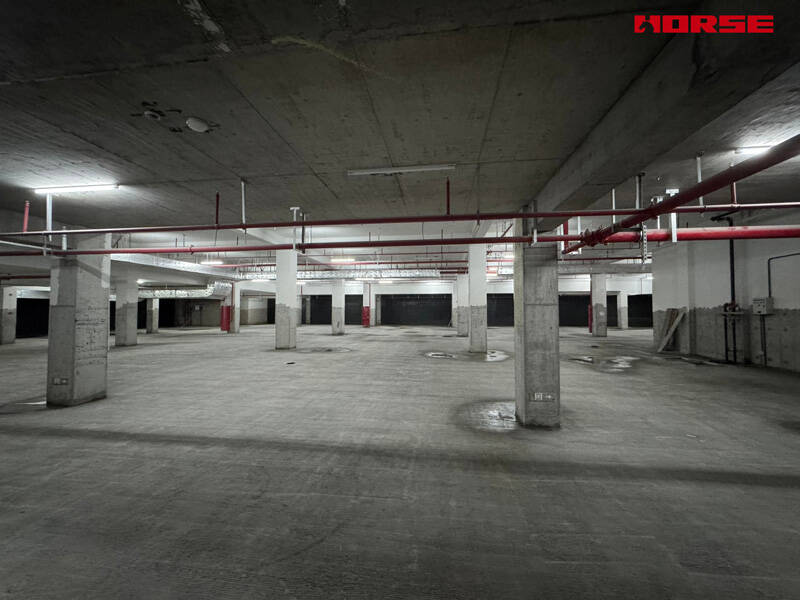

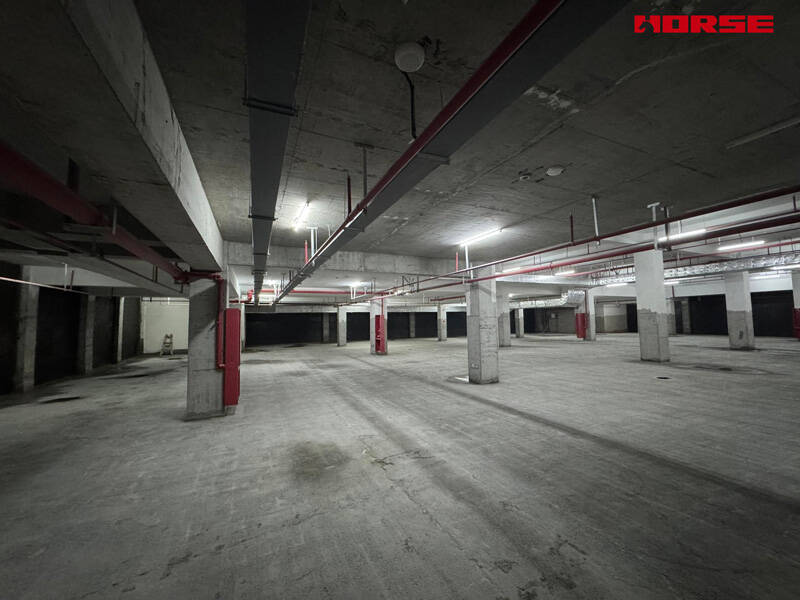

โรงแรมมีโครงสร้างใต้ดินหลายชั้น รวมถึงลานจอดรถใต้ดินขนาดใหญ่และห้องเครื่องจักร ระหว่างการก่อสร้าง การทดสอบและประเมินโครงสร้างพบว่าความสามารถรับแรงเฉือนและความเหนียวของผนังกันเฉือนใต้ดินบางส่วนจำเป็นต้องได้รับการเสริมกำลังเพื่อให้เป็นไปตามข้อกำหนดด้านความต้านทานแผ่นดินไหวและความปลอดภัยในการใช้งานของอาคารโดยรวม

ความท้าทายของโครงการ

1. สภาพแวดล้อมใต้ดินที่ซับซ้อน

พื้นที่เสริมกำลังตั้งอยู่ในระดับใต้ดิน มีระบบเครื่องกลจำนวนมากเช่น ระบบสเปรย์ฉีดน้ำดับเพลิง ท่อระบายอากาศ และถาดสายเคเบิลไฟฟ้าใต้แผ่นพื้นชั้นหลังคา พื้นที่ก่อสร้างที่จำกัดจึงต้องการความยืดหยุ่นและการปรับตัวให้เข้ากับสภาพหน้างานในแผนการเสริมกำลังในระดับสูง

2. กำหนดเวลาที่กระชั้นชิด

กำหนดการก่อสร้างโดยรวมของโครงการโรงแรมค่อนข้างกระชั้นชิด งานเสริมกำลังต้องแล้วเสร็จและส่งมอบให้พื้นที่ทำงานภายในระยะเวลาสั้นๆ โดยไม่กระทบต่อความคืบหน้าปกติของการตกแต่ง การติดตั้งระบบเครื่องกล และกระบวนการอื่นๆ

3. ข้อกำหนดความปลอดภัยโครงสร้างที่สูง

ในฐานะอาคารโรงแรมที่มีความหนาแน่นประชากรสูง โครงสร้างใต้ดินไม่เพียงต้องรองรับภาระการใช้งานปกติ แต่ยังต้องมีสมรรถนะต้านทานแผ่นดินไหวที่ยอดเยี่ยมเพื่อความปลอดภัยโครงสร้างโดยรวมในกรณีเกิดแผ่นดินไหวหรือเหตุฉุกเฉินอื่นๆ

4. ข้อจำกัดความสูง clearance และพื้นที่ใช้สอย

พื้นที่จอดรถใต้ดินและพื้นที่ใช้สอยอื่นๆ มีข้อกำหนดเฉพาะเกี่ยวกับความสูง clearance แผนการเสริมกำลังต้องไม่ลดพื้นที่ใช้สอยลงอย่างมีนัยสำคัญ และไม่สามารถเพิ่มน้ำหนักตัวโครงสร้างได้มากเกินไป

แผนการเสริมกำลังด้วย CFRP

ด้วยการพิจารณาถึงท่อเครื่องกลที่หนาแน่นในระดับใต้ดิน พื้นที่ clearance ที่จำกัด และกำหนดการก่อสร้างที่กระชั้นชิด หลังจากการเปรียบเทียบทางเทคนิคและเศรษฐศาสตร์ จึงได้นำแผนการเสริมกำลังด้วยโพลิเมอร์เสริมเยื่อคาร์บอน (CFRP) แบบภายนอกมาใช้เพื่อเสริมกำลังผนังกันเฉือนและปรับปรุงความเหนียว

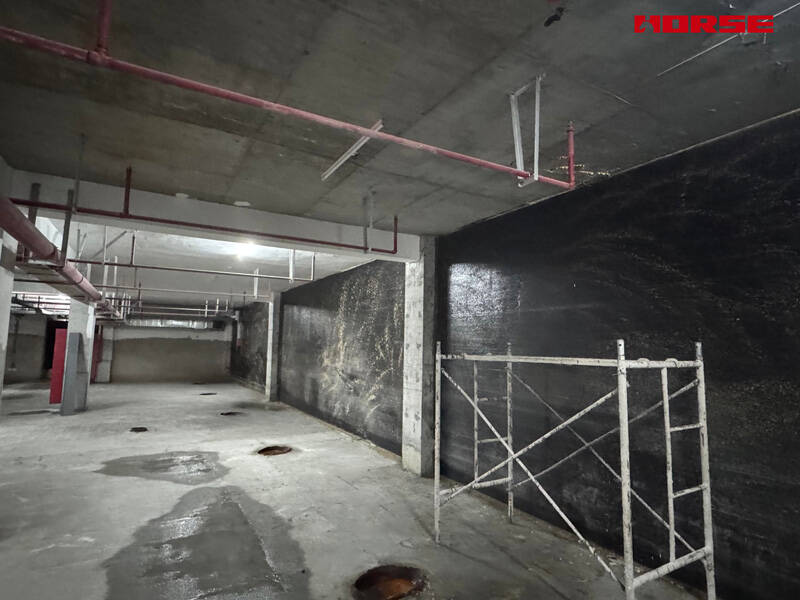

ผ้าโพลิเมอร์เสริมเยื่อคาร์บอน (CFRP) ถูกปูตลอดผิวผนังอย่างสมบูรณ์ ก่อตัวเป็นระบบโครงสร้างรับน้ำหนักที่สมบูรณ์ จึงปรับปรุงความสามารถรับแรงเฉือน ความเหนียว และสมรรถนะต้านทานแผ่นดินไหวโดยรวมของผนังได้อย่างมีประสิทธิภาพ

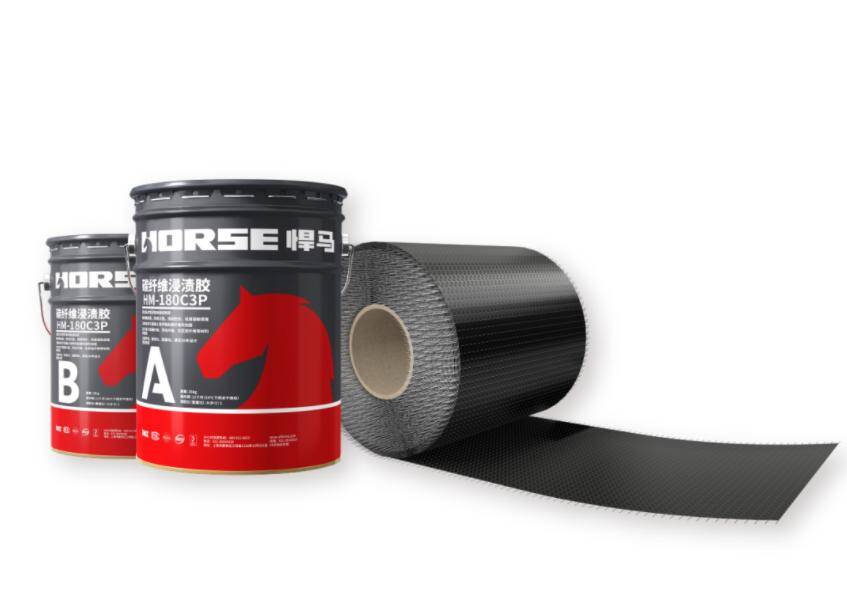

วัสดุเสริมกำลังผนัง

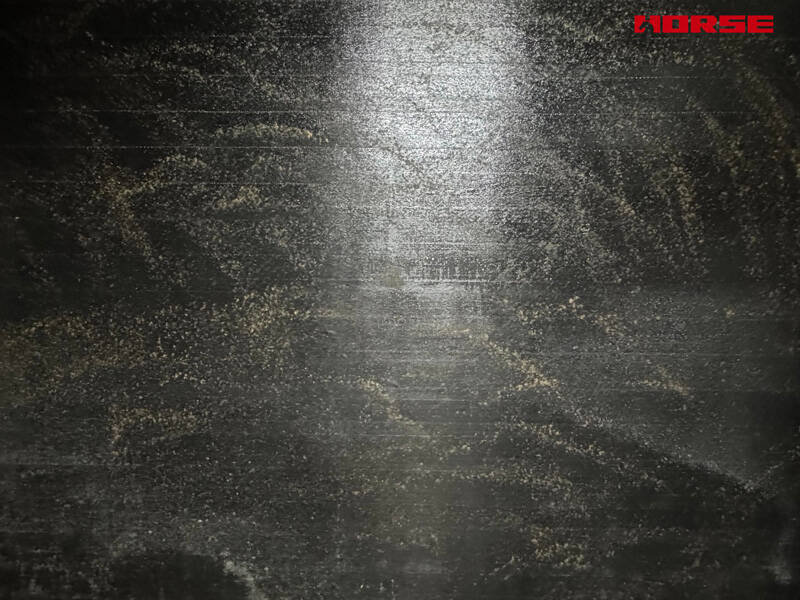

• ผ้าโพลิเมอร์เสริมเยื่อคาร์บอน: HM-30 ผ้าคาร์บอนไฟเบอร์แบบทางเดียวความแรงสูงถูกเลือกเป็นวัสดุรับน้ำหนักหลักสำหรับการเสริมกำลัง ความแรงสูงและโมดูลัสยืดหยุ่นสูงช่วยรับประกันประสิทธิภาพการเสริมกำลัง ในขณะที่ความหนาต่อแผ่นเพียงประมาณ 0.167 มม. (สเปก 300 ก./ม.²) จึงแทบไม่เก็บพื้นที่อาคาร

• กาวอิมเพร็กเนต: HM-180C3P กาวเรซินอีพอกซีชนิดซึมผ่านใช้สำหรับชุ่มและยึดติดผ้าคาร์บอนไฟเบอร์กับพื้นผิวคอนกรีต กาวนี้ต้องมีการซึมผ่าน ความแรงยึดติด และความต้านทานการเสื่อมสภาพที่ดี เพื่อรับประกันการถ่ายโอนความเค้นที่มีประสิทธิภาพระหว่างเส้นใยคาร์บอนและคอนกรีต

• วัสดุรองพื้นและปรับผิว: HM-180 รองพื้นใช้สำหรับการเตรียมคอนกรีตฐานรอง และ HM-180CE กาวปรับระดับและซ่อมแซมช่วยให้ผิวหน้ายึดติดที่เรียบและแน่น จัดฐานยึติดที่เชื่อถือได้สำหรับผ้าคาร์บอนไฟเบอร์

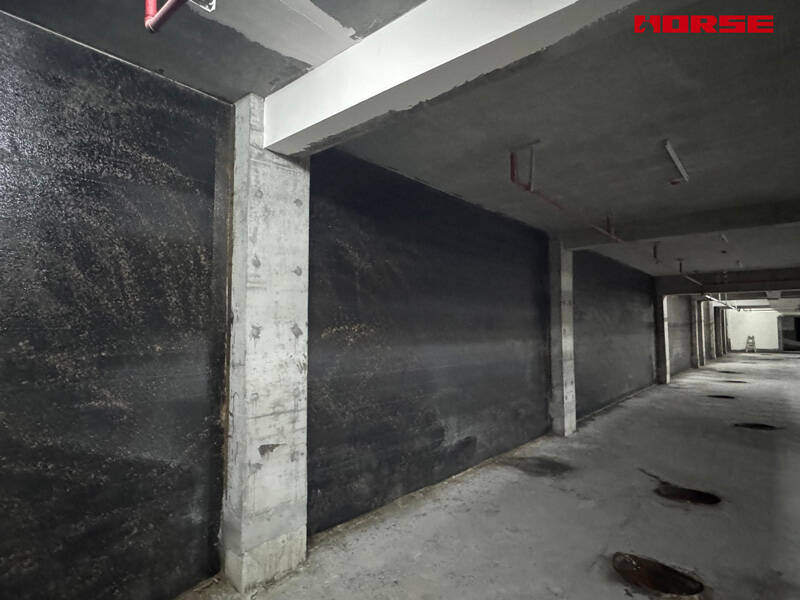

หลังการเสริมกำลังด้วยผ้าคาร์บอนไฟเบอร์ในโครงการนี้ ความสามารถรับแรงเฉือนและความเหนียวของผนังกันเฉือนได้รับการปรับปรุงอย่างมีประสิทธิภาพ และเป็นไปตามข้อกำหนดการออกแบบ จากผลในหน้างาน ชั้นเสริมกำลังยึดติดแนบกับผนังคอนกรีตเดิม ผิวเรียบ ไม่เปลี่ยนรูปลักษณ์หรือพื้นที่ใช้สอยของอาคาร และกระบวนการก่อสร้างแทบไม่ก่อให้เกิดการรบกวนต่อท่อเครื่องกลรอบข้างและกระบวนการก่อสร้างอื่นๆ
