การเสริมกำลังช่องเปิดคานคอนกรีตเสริมเหล็ก

ภาพรวมโครงการ

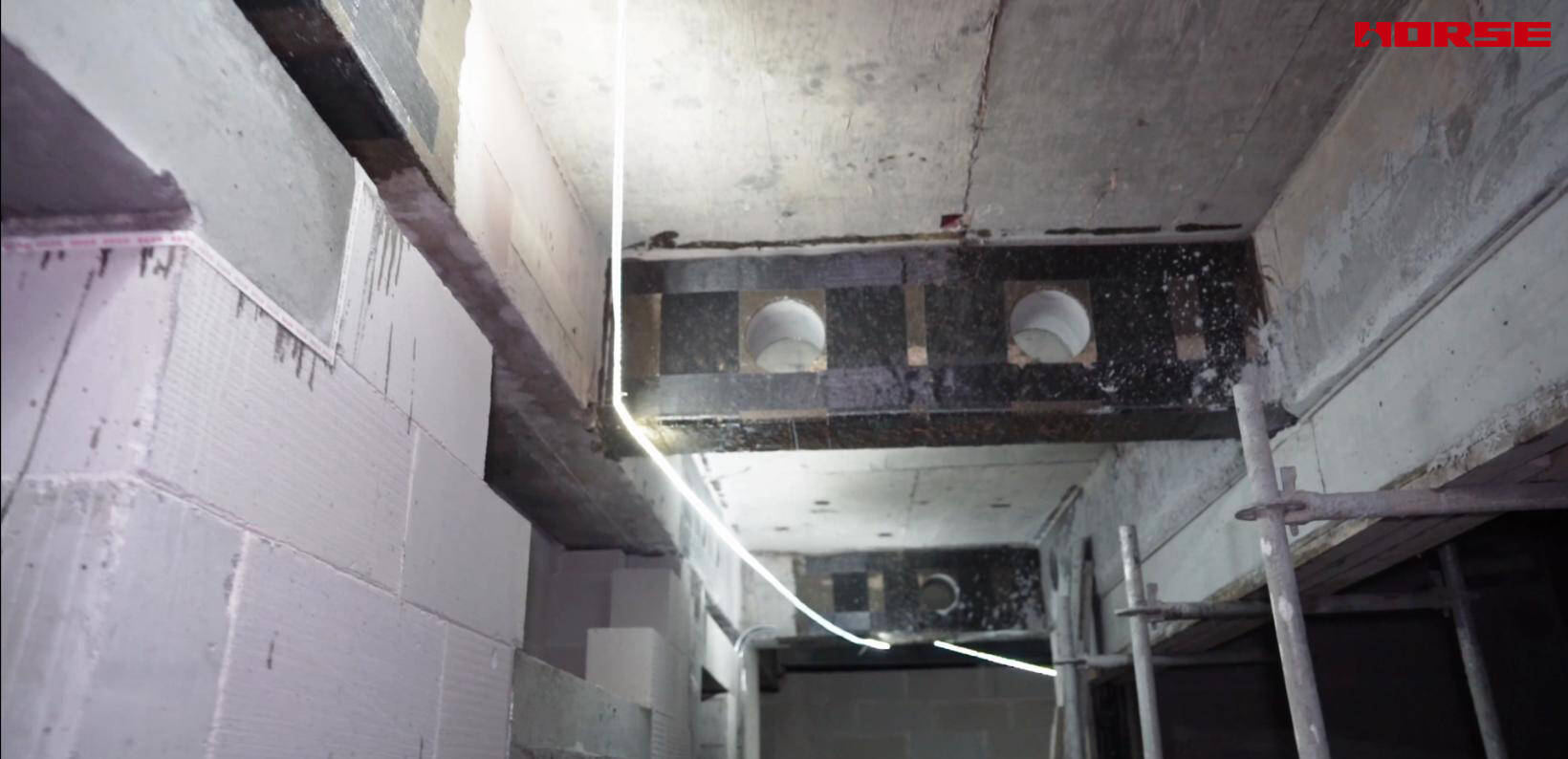

โครงการนี้เป็นงานปรับปรุงอาคารพาณิชย์สูงที่มีอยู่เดิม เพื่อรองรับการยกระดับระบบงาน MEP (ระบบเครื่องกล ไฟฟ้า และสุขาภิบาล) จึงได้เจาะรูทะลุทรงกลมหลายจุดบนคานโครงคอนกรีตเสริมเหล็กเดิม

การเจาะรูในคานคอนกรีตเสริมเหล็กทำให้เหล็กเส้นเดิมถูกตัดขาดบางส่วน และลดพื้นที่หน้าตัดประสิทธิผลของคาน ซึ่งทำให้กำลังรับน้ำหนักด้านการดัดและแรงเฉือนอ่อนลงอย่างมีนัยสำคัญ และก่อให้เกิดความเสี่ยงด้านความปลอดภัยของโครงสร้าง

แนวทางการเสริมกำลัง

หลังการคำนวณและตรวจสอบโครงสร้าง ได้เลือกใช้แนวทางเสริมกำลังด้วย CFRP (แผ่นโพลิเมอร์เสริมแรงด้วยคาร์บอนไฟเบอร์) เพื่อเสริมกำลังคานที่มีรูเจาะ วิธีนี้ช่วยฟื้นฟูและเพิ่มกำลังรับน้ำหนักโดยไม่เพิ่มน้ำหนักถาวรและไม่ลดความสูงสุทธิภายในอาคาร สอดคล้องกับมาตรฐาน ACI 440 และข้อกำหนดการเสริมกำลังคอนกรีตในท้องถิ่น

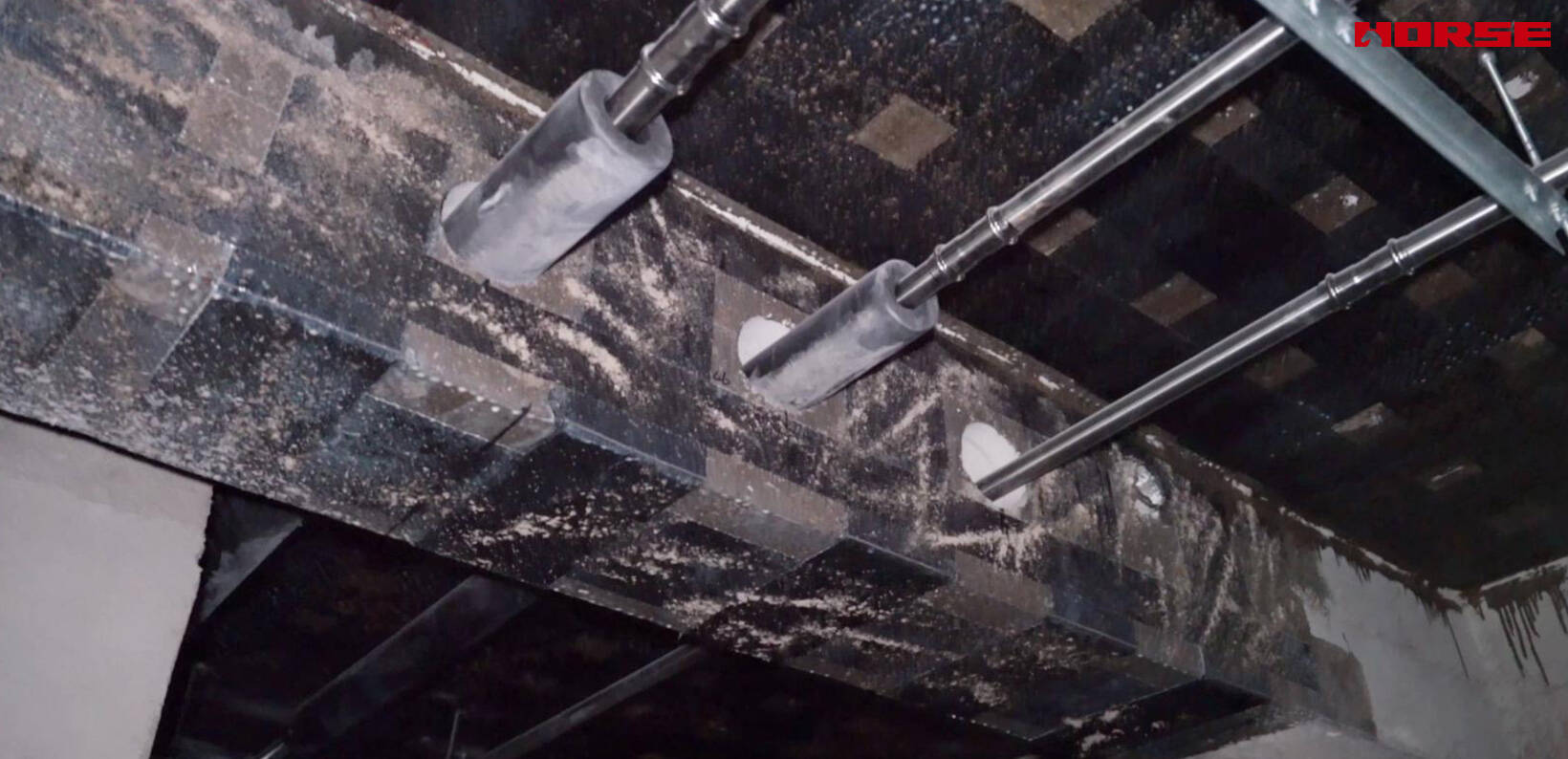

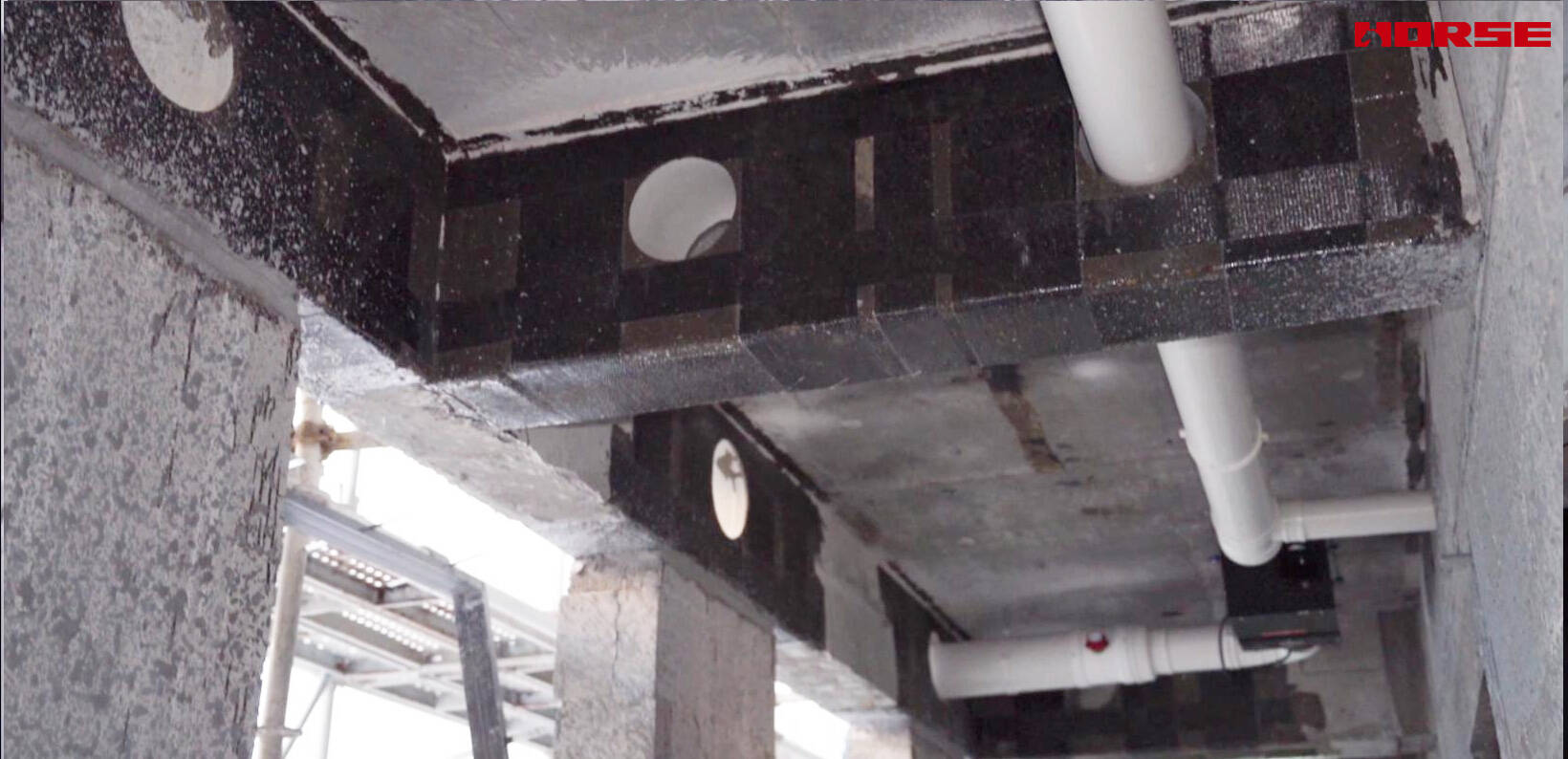

แผ่นคาร์บอนไฟเบอร์ทิศทางเดียวถูกติดที่ท้องคานเพื่อเสริมกำลังด้านการดัด และพัน CFRP รูปตัว U ที่ด้านข้างคานเพื่อเสริมกำลังต้านทานแรงเฉือนบริเวณรอบช่องเปิด ช่วยรัดคอนกรีตและลดการกระจุกตัวของความเค้นที่ขอบรู

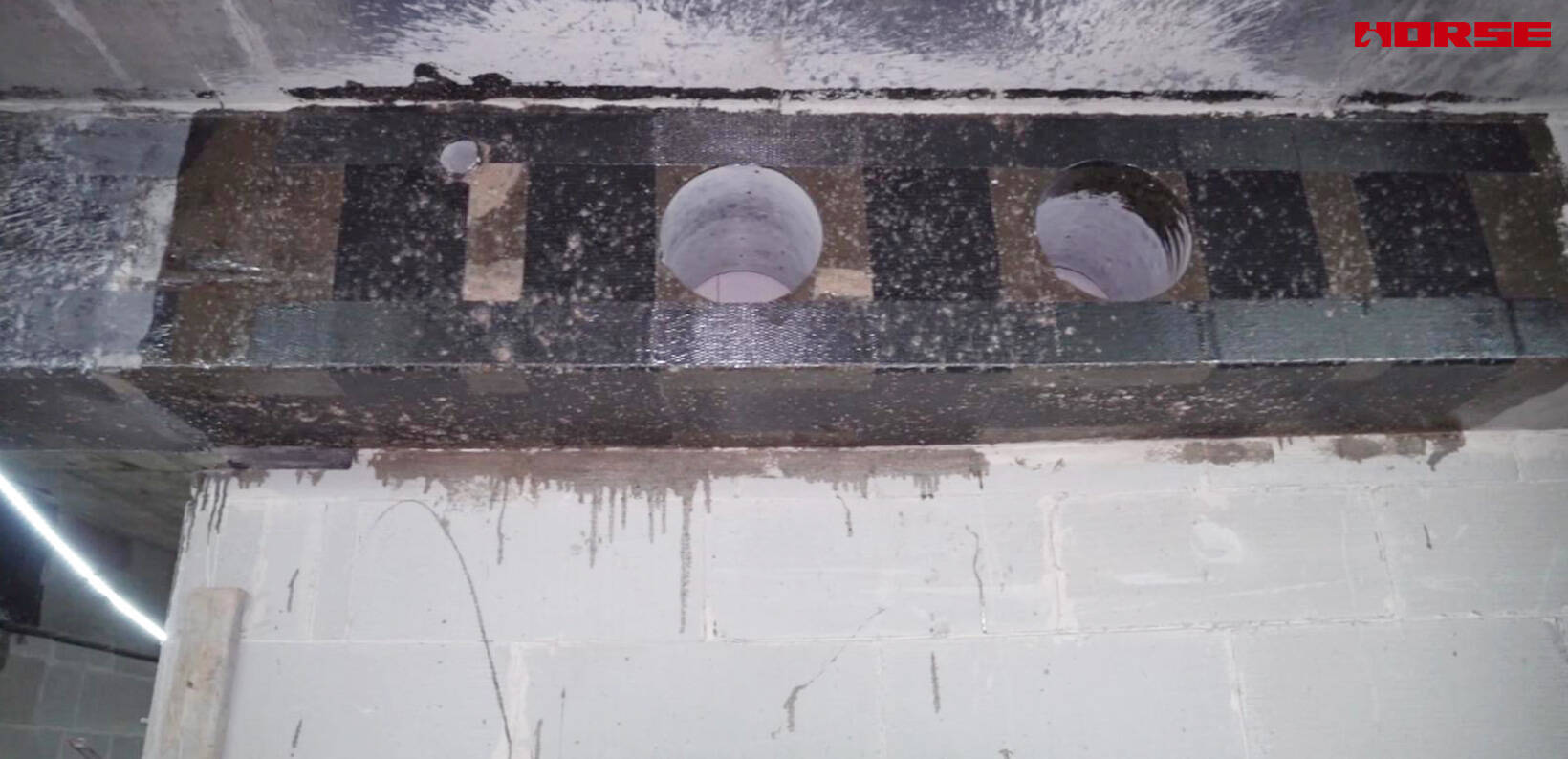

แผ่น CFRP ตามยาวพาดตลอดความยาวคานเพื่อต้านทานโมเมนต์ดัด และติดตั้งปลอก CFRP รูปตัว U เพิ่มเติมทั้งสองข้างของช่องเปิด ทำให้เกิดระบบเสริมกำลังแบบผสมผสานเพื่อชดเชยการสูญเสียปลอกเหล็กและเหล็กตามยาวเดิม

ข้อได้เปรียบและผลลัพธ์ของโครงการ

✅ น้ำหนักเบา ไม่ลดความสูงสุทธิ: แผ่นคาร์บอนไฟเบอร์บางมาก แทบไม่เพิ่มขนาดของคาน เหมาะอย่างยิ่งสำหรับงานปรับปรุงที่มีข้อจำกัดด้านความสูงปลอดโปร่ง เหนือกว่าการหุ้มด้วยเหล็กและการขยายหน้าตัด

✅ กำลังสูงและประสิทธิภาพสูง: กำลังรับแรงดึงสูงของ CFRP ชดเชยการสูญเสียกำลังด้านการดัดและแรงเฉือนที่เกิดจากช่องเปิดในคานได้อย่างมีประสิทธิผล และยับยั้งการขยายตัวของรอยแตกร้าว

✅ ติดตั้งสะดวก: ทำงานได้ดีในพื้นที่แคบที่มีท่อหนาแน่น ไม่ต้องใช้เครื่องจักรก่อสร้างขนาดใหญ่ ระยะเวลาก่อสร้างสั้น และรบกวนงานอื่นในไซต์งานน้อยที่สุด

✅ ความทนทานยอดเยี่ยม: ต้านทานการกัดกร่อนและความเสื่อมสภาพได้ดีเยี่ยม ค่าบำรุงรักษาต่ำตลอดอายุการใช้งานระยะยาว

ขอบเขตการใช้งาน

งานปรับปรุงอาคารสำนักงานและอาคารพาณิชย์ การเสริมกำลังช่องเปิดคาน/พื้น/ผนังโครงคอนกรีตเสริมเหล็กสำหรับการเดินท่อ HVAC ระบายน้ำ ป้องกันอัคคีภัย และท่อ MEP อื่น ๆ
