การเสริมความแข็งแรงห้างสรรพสินค้าหลังการถอดแผ่นพื้นออก

ประเภทโครงการ: การปรับปรุงห้างสรรพสินค้าทางการพาณิชย์และการเสริมความแข็งแรงโครงสร้าง

ระบบการเสริมความแข็งแรง: ผ้า CFRP ที่ปะติดด้านนอก — การรับแรงดัด แรงเฉือน และการหุ้ม

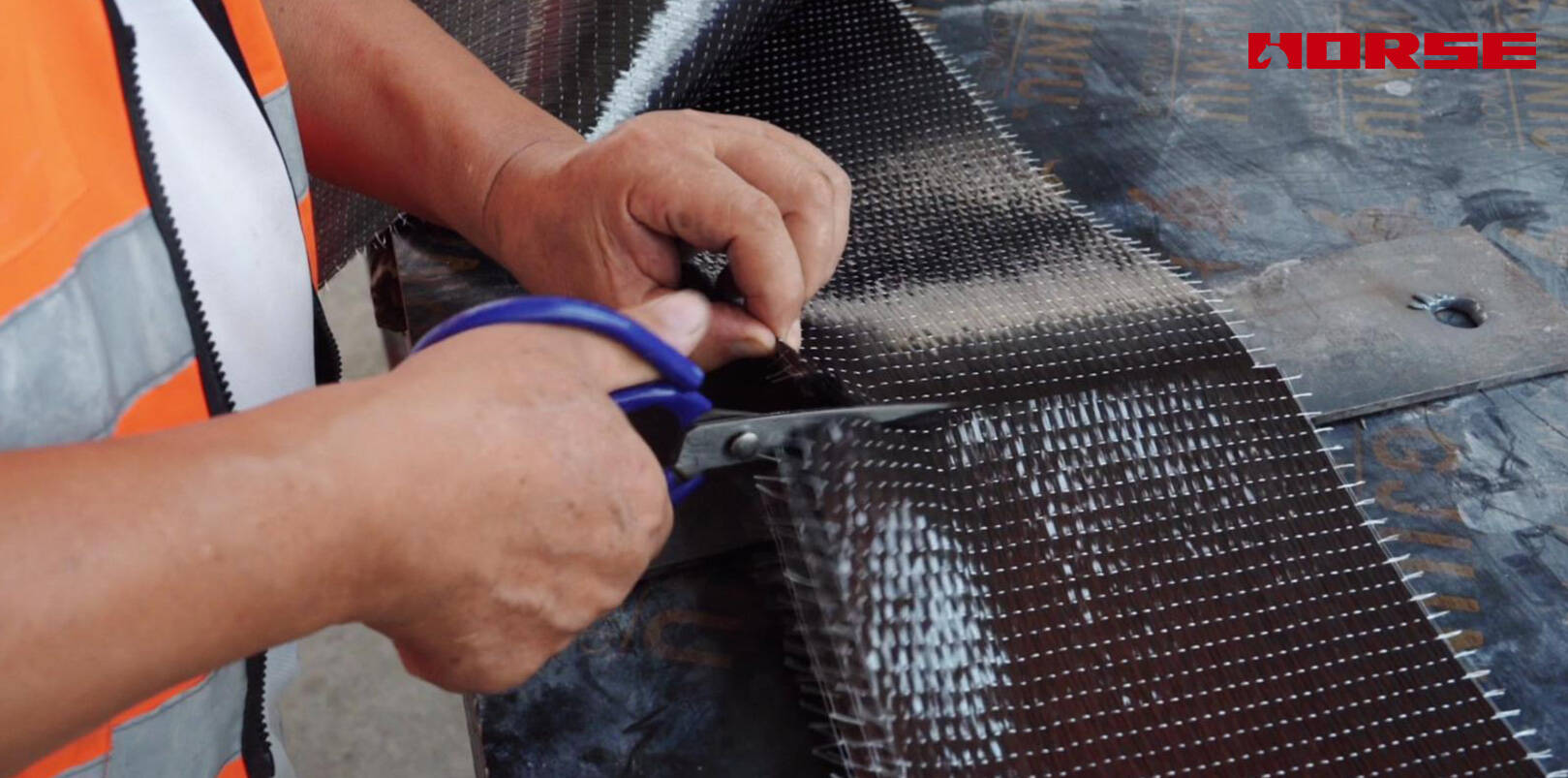

ผลิตภัณฑ์: ผ้าคาร์บอน unidirectional Horse Construction HM-series พร้อมระบบกาวช impregnation ที่เข้ากัน

อ้างอิงการออกแบบ: ACI 440.2R คู่มือการออกแบบและก่อสร้างระบบ FRP ที่ปะติดด้านนอกสำหรับการเสริมความแข็งแรงโครงสร้างคอนกรีต

ภูมิหลังโครงการ

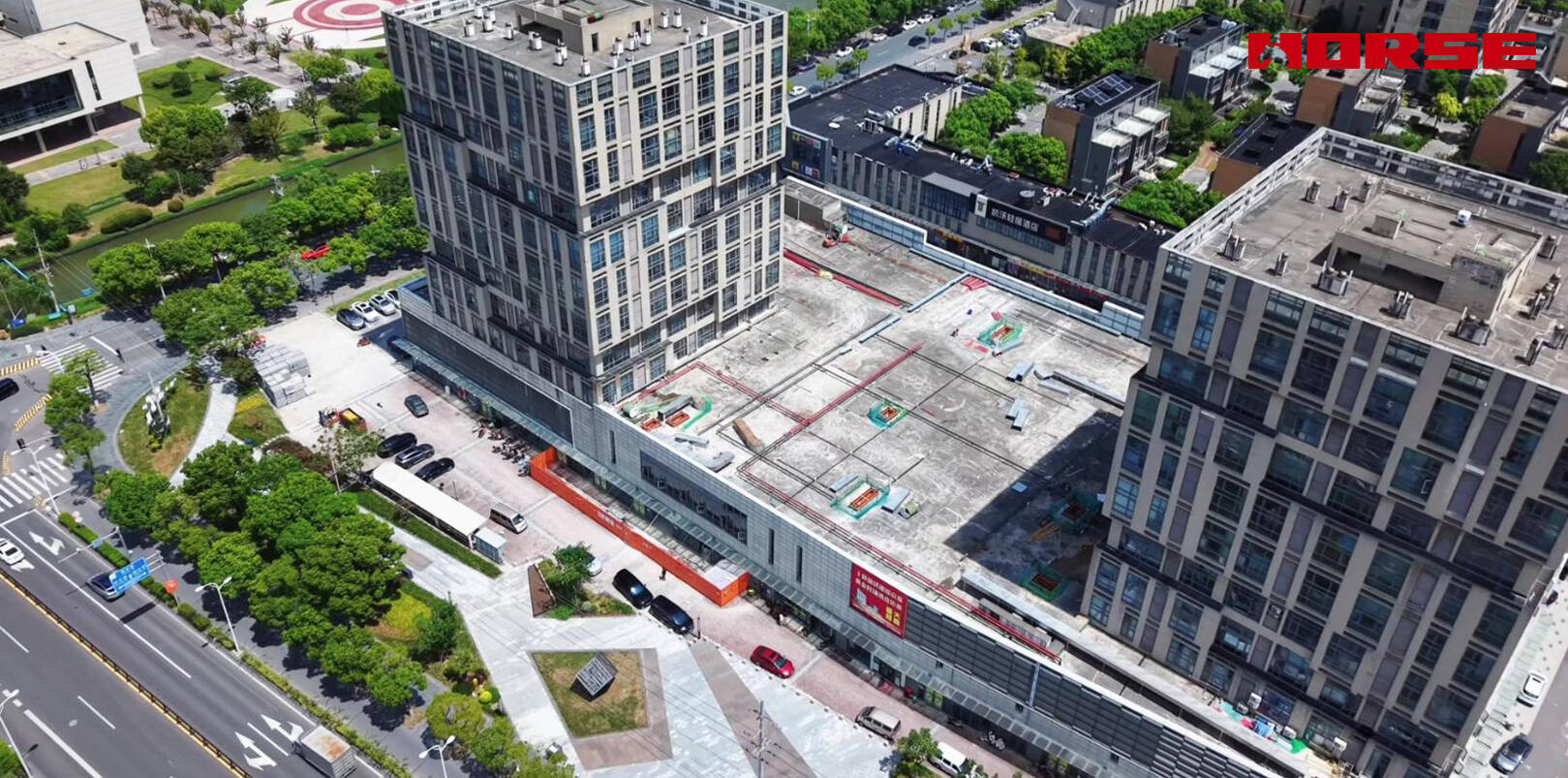

ชุดการค้าขนาดใหญ่กำลังจัดวางผังผู้เช่าของพื้นที่พักชั้นล่างห้างใหม่ เมื่อต้องการเปิดพื้นที่การสัญจรและพื้นที่ค้าปลีกใหม่ จึงได้รื้อแผ่นพื้นเดิมบางส่วนออกไป หลังจากแผ่นพื้นเหล่านั้นถูกนำออก วิธีที่แรงโน้มถ่วงเดินทางผ่านโครงสร้างก็เปลี่ยนไป: แรงที่เคยรวบรวมโดยแผ่นพื้นที่รื้อไปถูกกระจายใหม่ไปยังคานและเสาขอบโครงสร้างรอบข้าง ทำให้โมเมนต์ดัด แรงเฉือน และแรงตามแกนเพิ่มขึ้นเกินความสามารถของชิ้นส่วนเดิม

ก่อนที่จะก่อสร้างผังการค้าใหม่ จะต้องเสริมความแข็งแรงคานและเสาที่ได้รับผลกระทบ

โครงร่างการเสริมความแข็งแรง

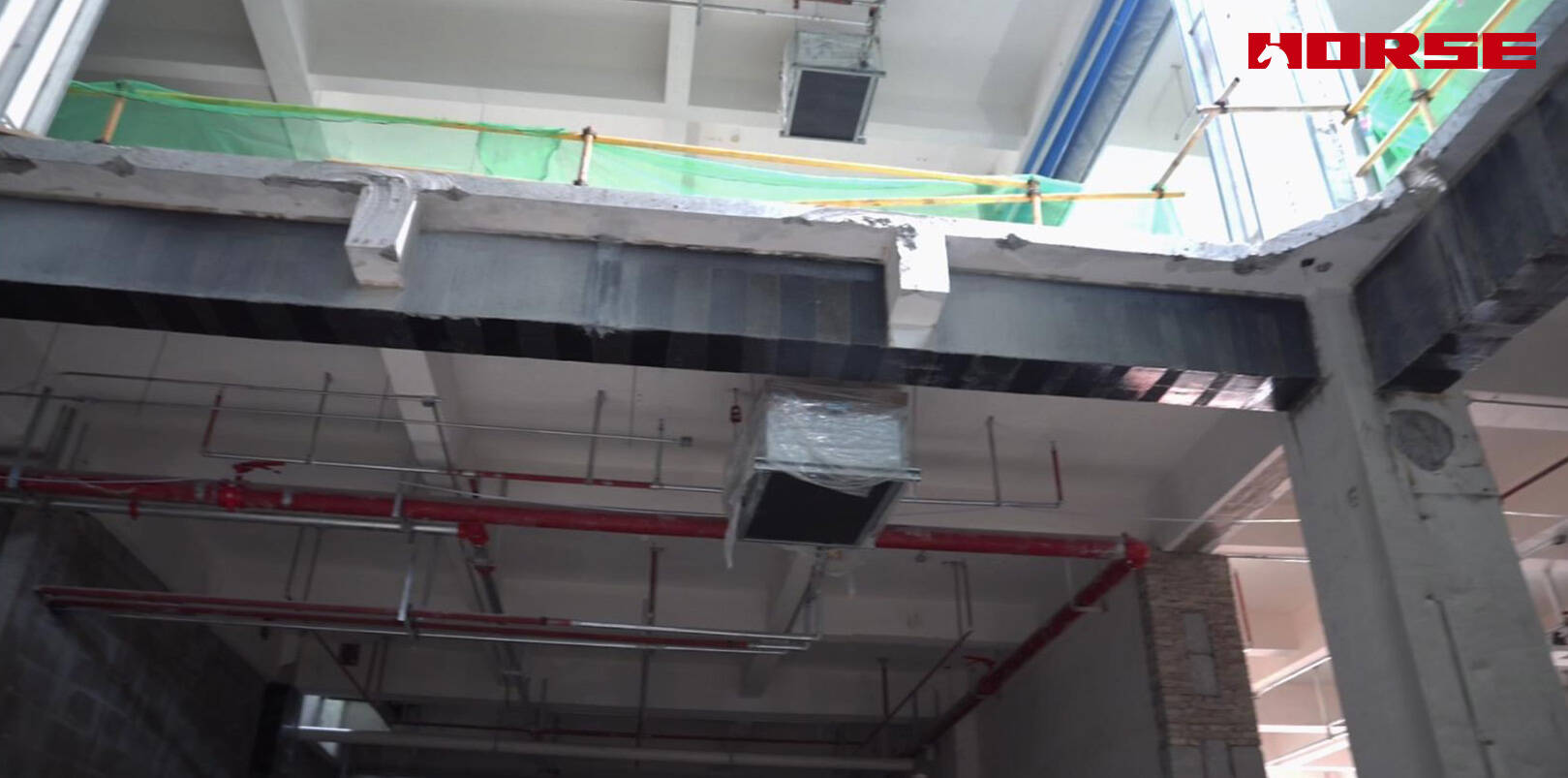

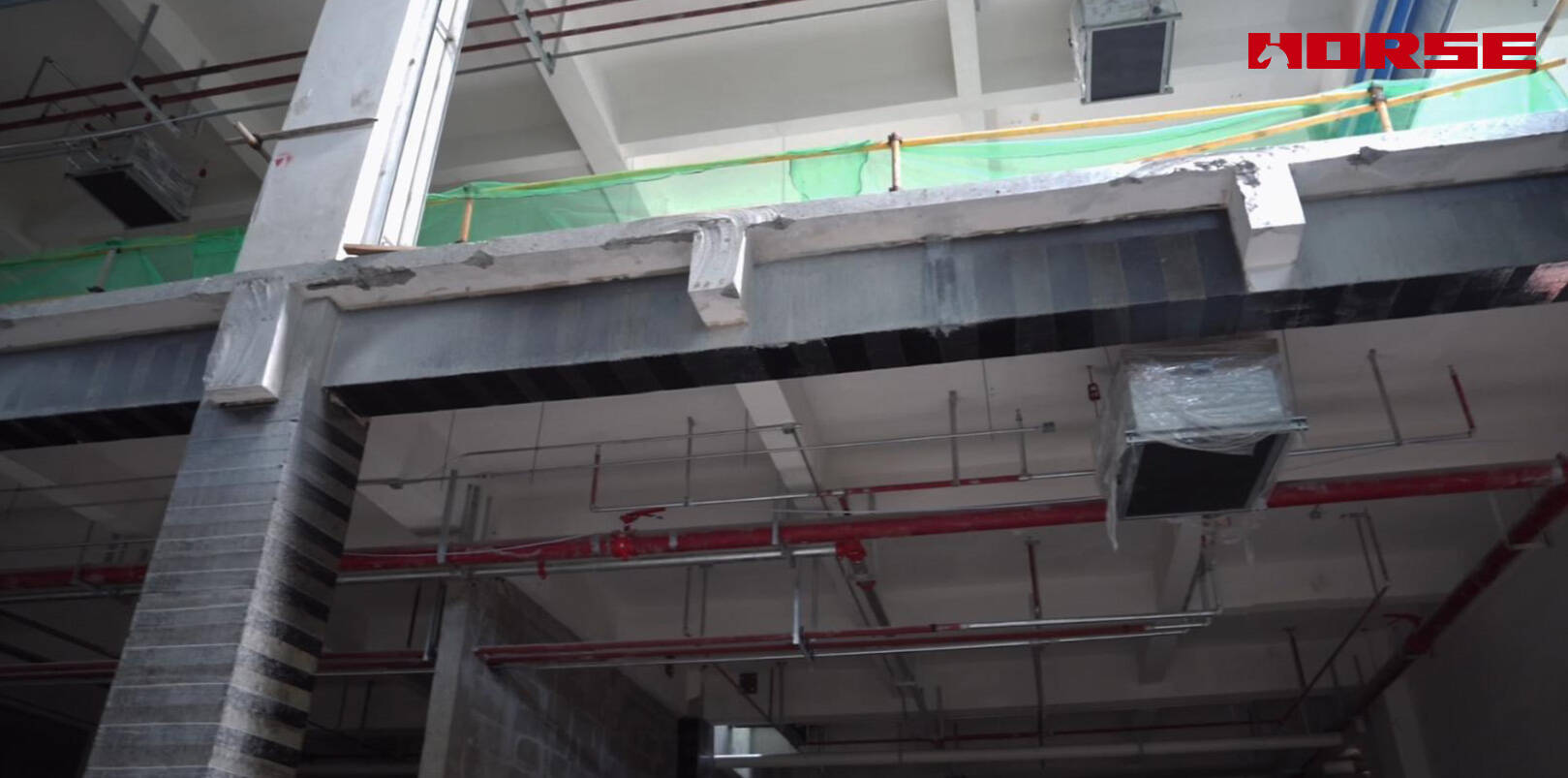

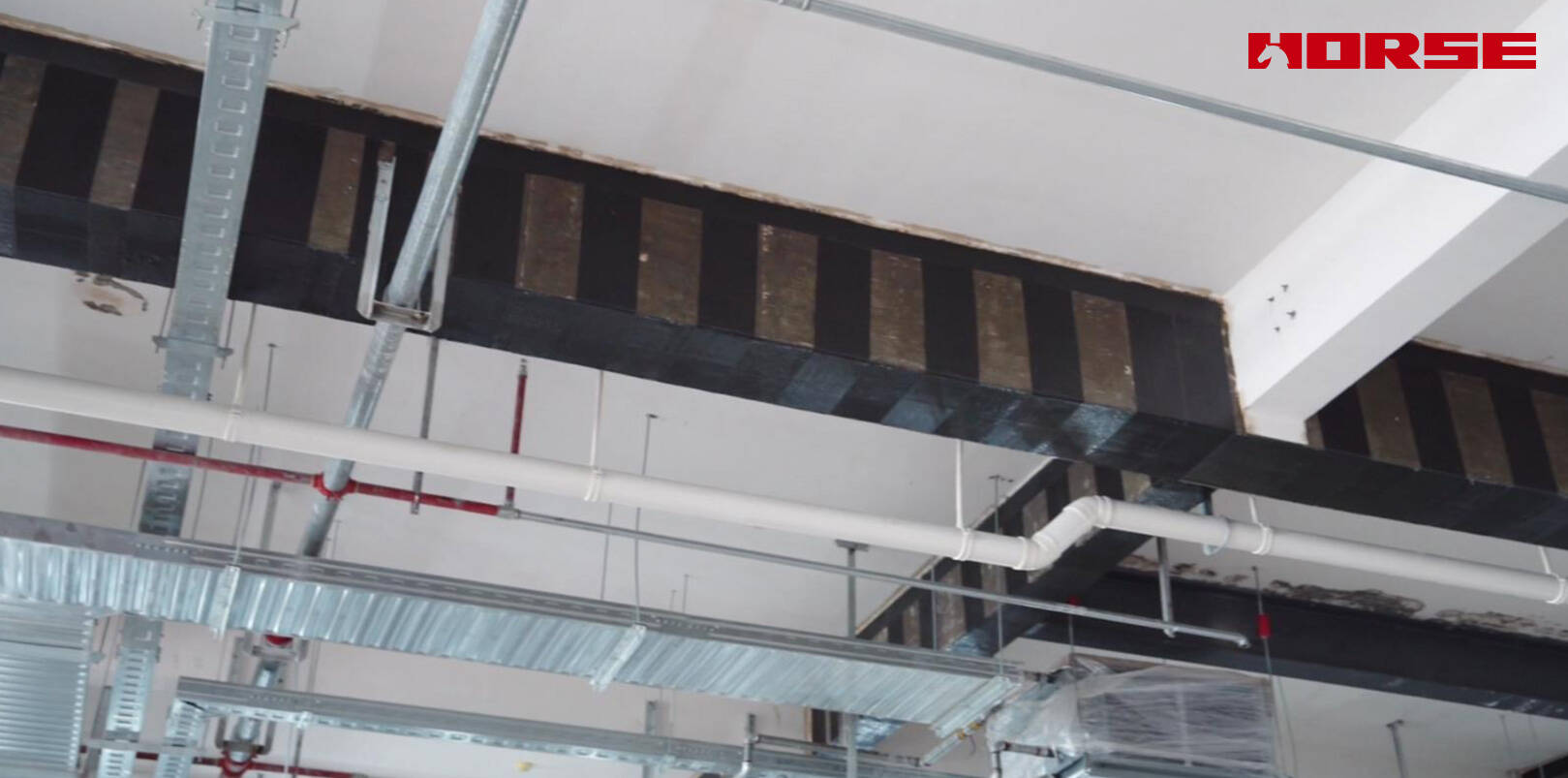

คาน ผ้าคาร์บอนต่อเนื่องถูกปะติดที่ผิวหน้าดึงด้านล่างของคานที่ได้รับผลกระทบเพื่อการเสริมแรงดัด ร่วมกับการหุ้มผ้าแบบ U-shaped สำหรับการเสริมแรงเฉือนและยึดเหนี่ยว การหุ้ม U-wraps ยึดชั้นผิวหน้าด้านล่างแนบกับแกนคาน และเพิ่มความต้านทานแรงเฉือนเพิ่มเติมตลอดความยาวชิ้นส่วน

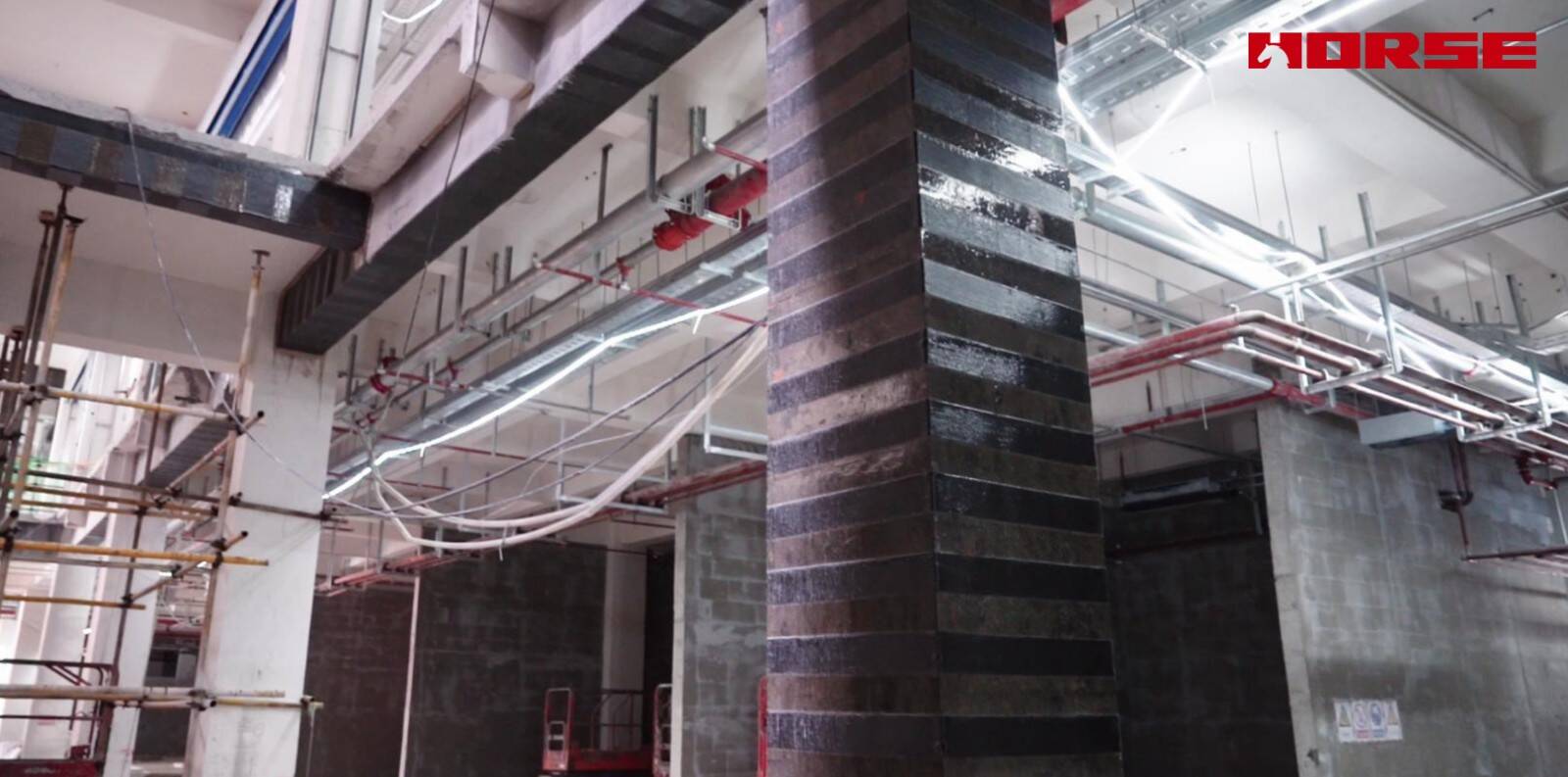

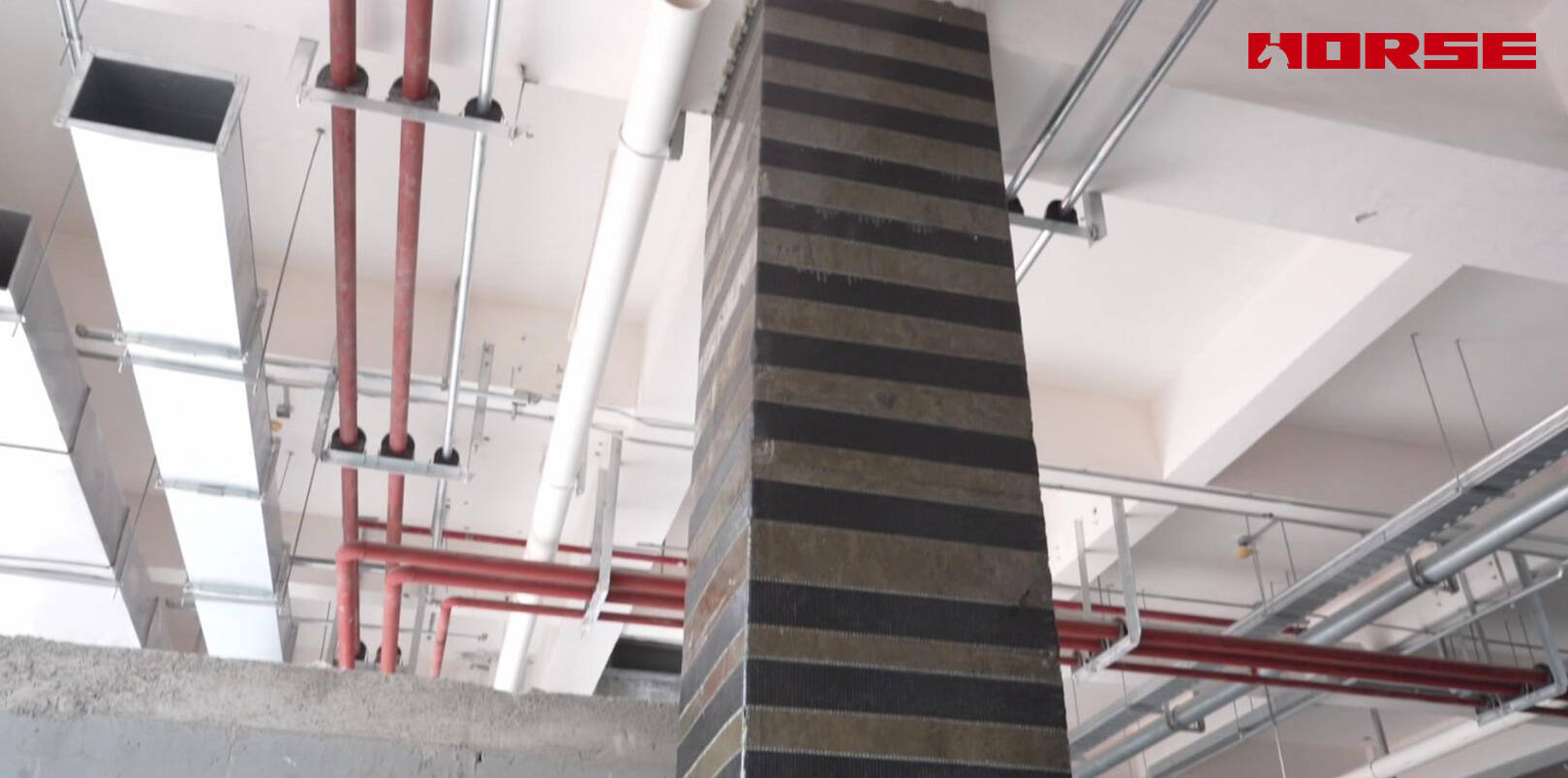

เสา เสาที่เผชิญแรงตามแกนที่เพิ่มขึ้นถูกหุ้มแบบรอบรอบด้วยผ้าคาร์บอน หุ้มวงแหวนนี้กักขังแกนคอนกรีต เพิ่มทั้งความสามารถตามแกนและความเหนียวของเสาภายใต้การกระทำทางแผ่นดินไหว

เหตุผลที่เลือก CFRP

พื้นที่ทำงานจำกัด การเสริมความแข็งแรงทำภายในพื้นที่พักชั้นล่างห้าง ล้อมรอบด้วยท่อ HVAC สายดับเพลิง ถาดสายเคเบิล และงานตกแต่ง interior ที่เสร็จบางส่วน CFRP แบบเปียกไม่ต้องใช้แบบ ไม่ต้องใช้เครื่องจักรหนัก และแทบไม่ต้องพื้นที่บ่ม

ไม่มีพื้นที่สำหรับน้ำหนักตัวที่เพิ่มขึ้นหรือหน้าตัดที่ขยายใหญ่ขึ้น การหุ้ม RC หรือการปะติดแผ่นเหล็กจะเพิ่มขนาดชิ้นส่วนและน้ำหนักตาย — ไม่ยอมรับได้ในจุดที่ความสูงใต้ฝ้าและงานตกแต่ง interior ต่อมาสำคัญ ระบบ CFRP ที่เสร็จสิ้นเพิ่มเพียงไม่กี่มิลลิเมตรของความหนาและน้ำหนักที่ละเลยได้

ประสิทธิภาพทางแผ่นดินไหว นอกเหนือจากความสามารถ การเสริมความแข็งแรงต้องปรับปรุงความเหนียวของชิ้นส่วนเพื่อตอบสนองข้อกำหนดทางแผ่นดินไหว การหุ้ม FRP แบบรอบรอบของเสาให้การหุ้มที่ตรงกับความต้องการนี้พอดี

หลังการเสริมความแข็งแรง คานและเสาที่ได้รับผลกระทบจะรับแรงจากเส้นทางโหลดใหม่ได้อย่างปลอดภัย การเสริมความแข็งแรงบรรลุผลนี้โดยไม่เปลี่ยนเรขาคณิตของชิ้นส่วนในทางที่มีนัยสำคัญ: ไม่สูญเสียความสูงใต้ฝ้า ไม่มีน้ำหนักตายเพิ่มเติมบนโครงสร้างพื้นที่พักชั้นล่าง และไม่รบกวนงานตกแต่ง interior ของห้างที่ตามมา โดยรวมโครงสร้างตอบสนองเจตนาการออกแบบปรับปรุงและข้อกำหนดประสิทธิภาพทางแผ่นดินไหว ทำให้การปรับโฉมห้างดำเนินต่อไปตามแผน
