การฟื้นฟูสถานีสูบน้ำทะเลสำหรับอุตสาหกรรมน้ำมันและก๊าซ

ภาพรวมโครงการ

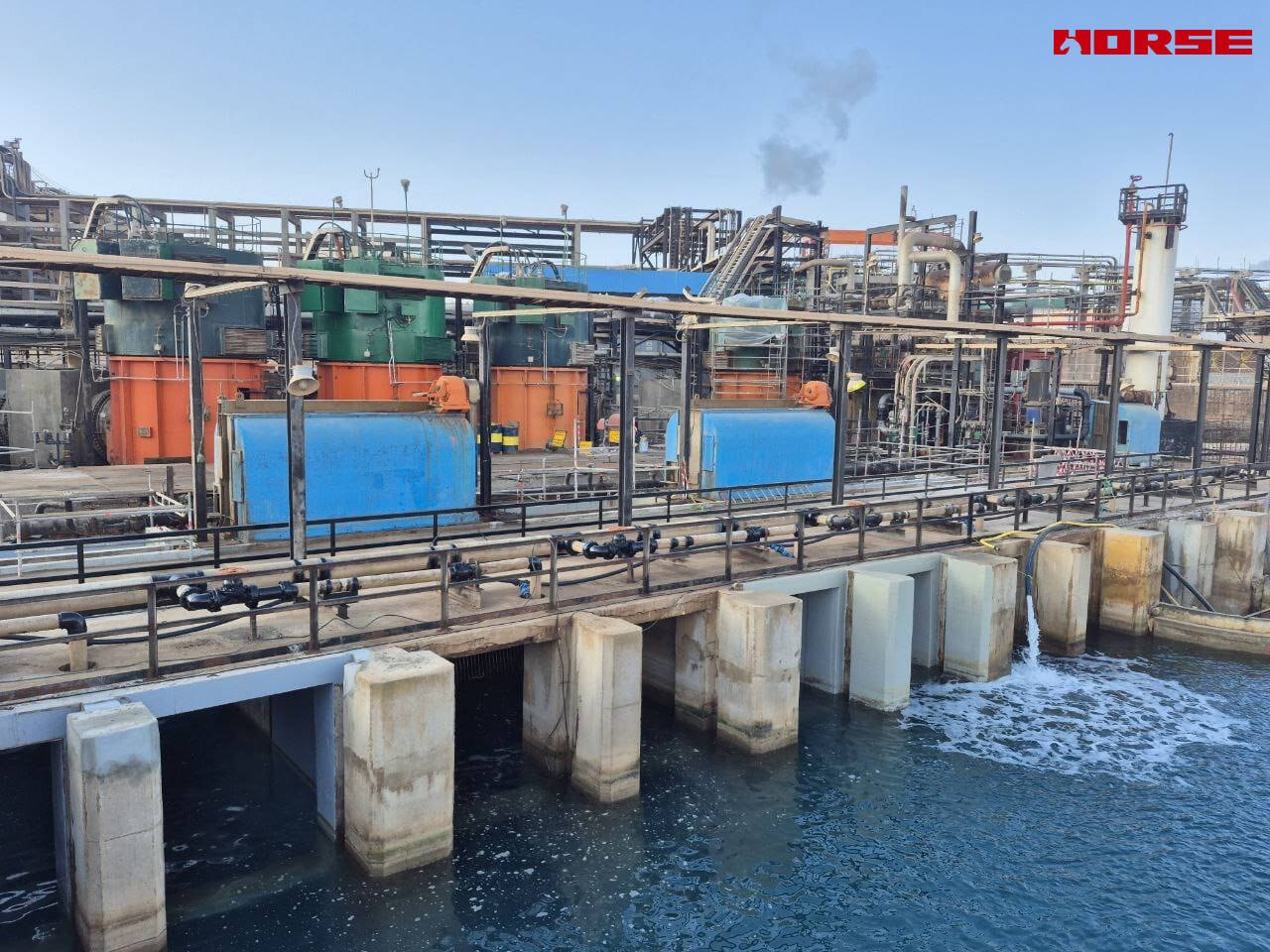

โครงการนี้เกี่ยวข้องกับการเสริมกำลังโครงสร้างของโครงสร้างพื้นฐานทางทะเลที่สำคัญแห่งหนึ่ง ได้แก่ สถานีสูบน้ำทะเลในประเทศแอลจีเรียที่ให้บริการแก่สิ่งก่อสร้างน้ำมันและก๊าซ

ปัญหาของโครงสร้างพื้นฐานทางทะเล

โครงสร้างพื้นฐานทางทะเลแทบไม่เคยวิบัติอย่างฉับพลัน แต่เสื่อมสภาพอย่างต่อเนื่อง และสถานีสูบน้ำทะเลก็ตั้งอยู่ในจุดที่การเสื่อมสภาพเกิดขึ้นเร็วที่สุด:

• การโจมตีของคลอไรด์ คลอไรด์ในน้ำทะเลซึมผ่านคอนกรีตหุ้มและเริ่มการกัดกร่อนของเหล็กเสริม สนิมที่ขยายตัวจะทำให้คอนกรีตหุ้มแตกร้าวและหลุดล่อน เร่งวงจรการเสื่อมสภาพ — กลไกการเสื่อมสภาพแบบฉบับของโครงสร้างชายฝั่งและทางทะเล

• เขตน้ำกระเซ็นและเขตน้ำขึ้นน้ำลง เสาเข็มอยู่ในสภาพแวดล้อมขนาดเล็กที่รุนแรงที่สุดในบรรดาโครงสร้างพื้นฐานทางทะเล: การเปียกและแห้งสลับกันซ้ำ ๆ ทำให้คลอไรด์และออกซิเจนเข้มข้นที่ผิวคอนกรีต ตรงจุดที่น้ำหนักของแท่นบรรจบกับทะเลพอดี

• การทำงานต่อเนื่อง สถานีนี้ป้อนน้ำให้โรงงานน้ำมันและก๊าซที่กำลังเดินเครื่องอยู่ ไม่สามารถหยุดจ่ายน้ำได้นาน การเสริมกำลังจึงต้องวางแผนบนทรัพย์สินที่ยังใช้งานอยู่ — ทำงานเป็นระยะ ทีละส่วน แทนการรื้อทิ้งทั้งหมด

• ความต้องการรับน้ำหนักเหนือน้ำ พื้นดาดฟ้ารับชุดปั๊มหนัก ท่อ และน้ำหนักงานบำรุงรักษา ในจุดที่การกัดกร่อนลดกำลังลง การซ่อมแบบฉาบปะเพียงอย่างเดียวไม่เพียงพอ — ต้องซ่อมพื้นดาดฟ้าแล้วจึงเสริมกำลัง เพื่อคืนทั้งหน้าตัดและกำลังโครงสร้าง

ขอบเขตการเสริมกำลัง

1. การเสริมกำลังเสาเข็มด้วยปลอกเสาเข็ม FRP

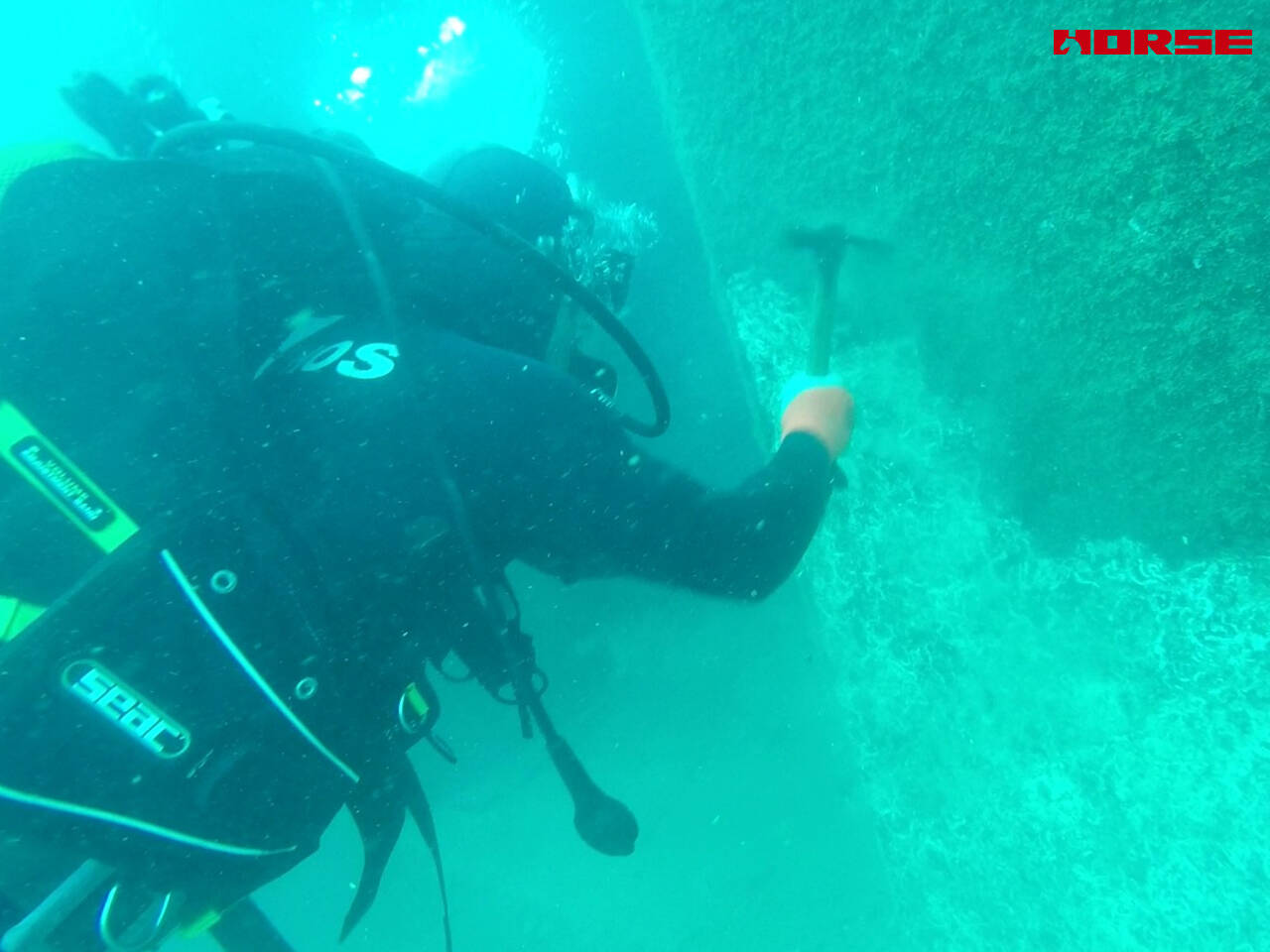

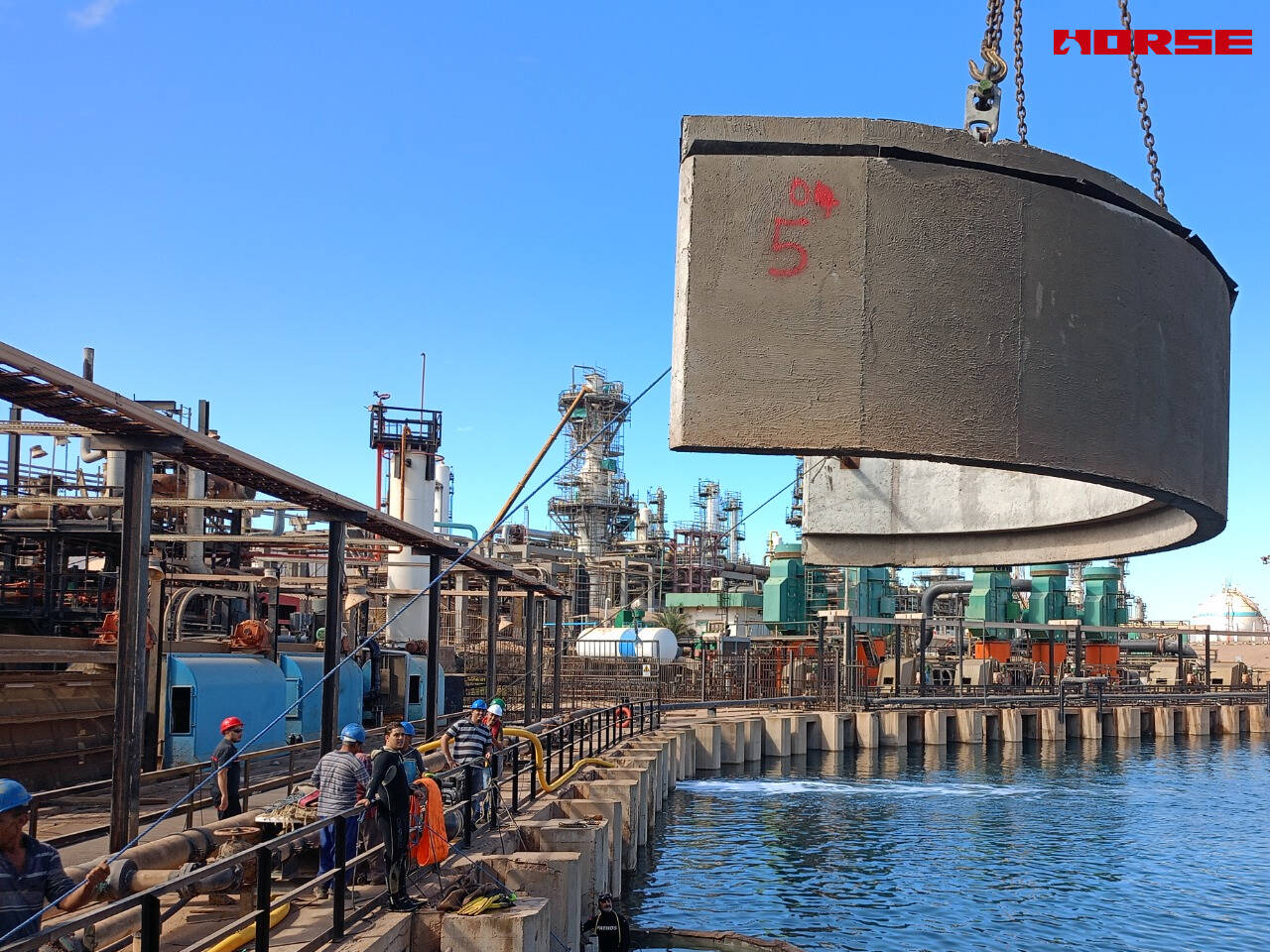

เสาเข็มคอนกรีตเสริมเหล็กที่รองรับแท่นปั๊มต้องเผชิญน้ำทะเลโดยตรงมาหลายปี โดยเขตน้ำกระเซ็นเป็นตัวกระตุ้นการกัดกร่อนของเหล็กเสริมจากคลอไรด์ เสาเข็มได้รับการเสริมกำลังด้วยปลอกเสาเข็ม FRP: เปลือกพอลิเมอร์เสริมเส้นใยที่สวมรอบช่วงเสาเข็ม โดยช่องว่างวงแหวนระหว่างปลอกกับคอนกรีตอัดด้วยเกราต์

ระบบนี้จัดการทั้งตัวโครงสร้างและสภาพแวดล้อมไปพร้อมกัน:

การฟื้นฟูโครงสร้าง วงแหวนเกราต์คืนหน้าตัดคอนกรีตที่สูญเสียไป ขณะที่เปลือก FRP โอบรัดเสาเข็มและคืนกำลังรับน้ำหนัก;

การป้องกันถาวร ปลอกสร้างแนวกั้นต่อเนื่องที่ทนการกัดกร่อน ตัดการส่งคลอไรด์ ความชื้น และออกซิเจนไปยังเหล็กที่ฝังอยู่ ต่างจากเปลือกหุ้มเหล็กหรือคอนกรีต เปลือก FRP เองไม่เป็นสนิมและไม่เสื่อมสภาพในน้ำทะเล — ข้อได้เปรียบชี้ขาดในเขตน้ำกระเซ็น ที่แนวกั้นใด ๆ ซึ่งต้องบำรุงรักษาในอนาคตจะกลายเป็นภาระในอนาคต;

การติดตั้งบนทรัพย์สินที่ยังใช้งานอยู่ เพราะปลอกมีน้ำหนักเบาและไม่ต้องใช้เครื่องจักรหนัก การเสริมกำลังจึงทำทีละต้นรอบสถานีที่ยังเดินเครื่องได้ — จำเป็นอย่างยิ่งสำหรับโครงสร้างพื้นฐานทางทะเลที่ต้องสูบน้ำต่อเนื่องตลอดโครงการ

2. การเสริมกำลังและเคลือบถัง

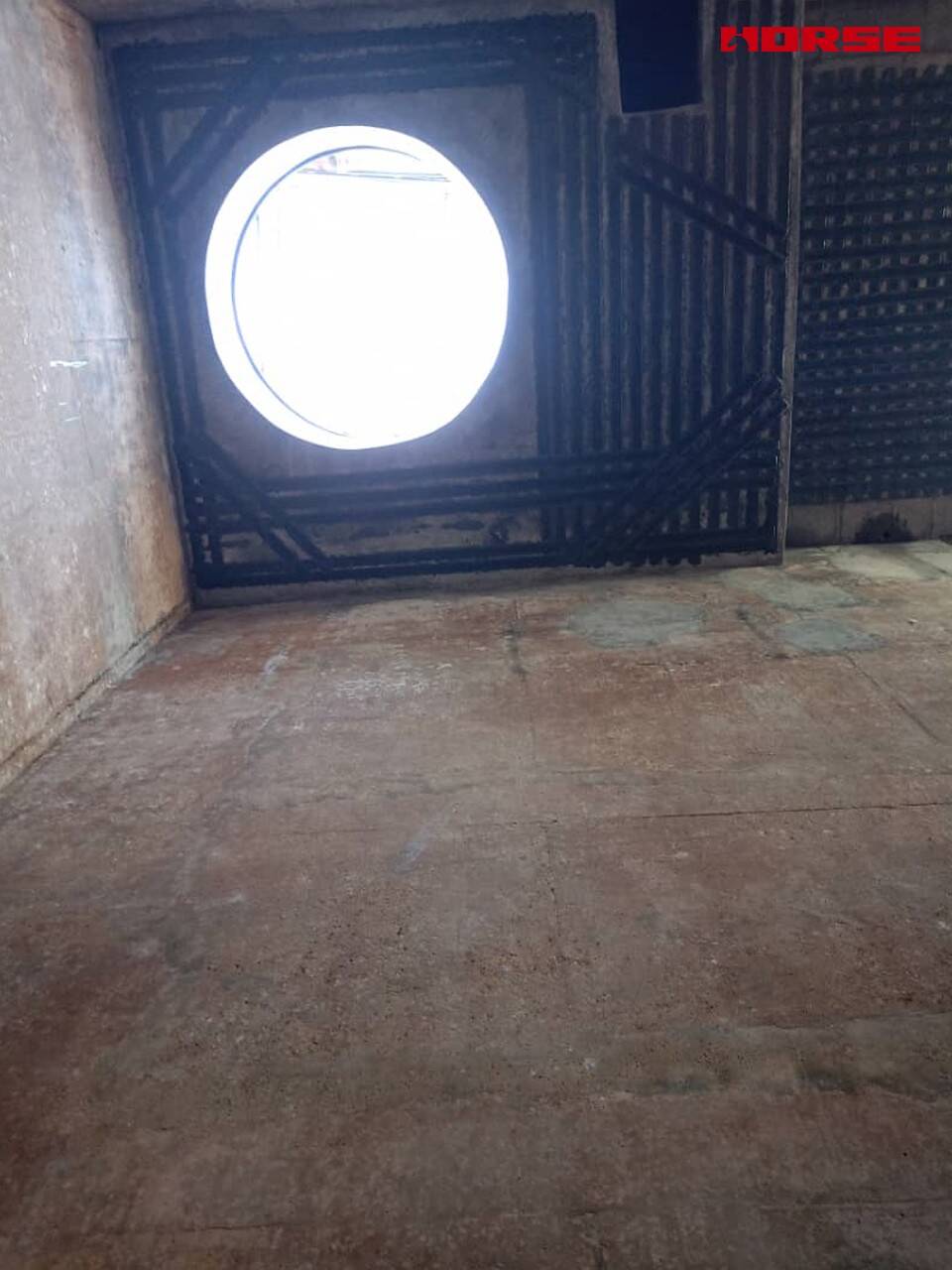

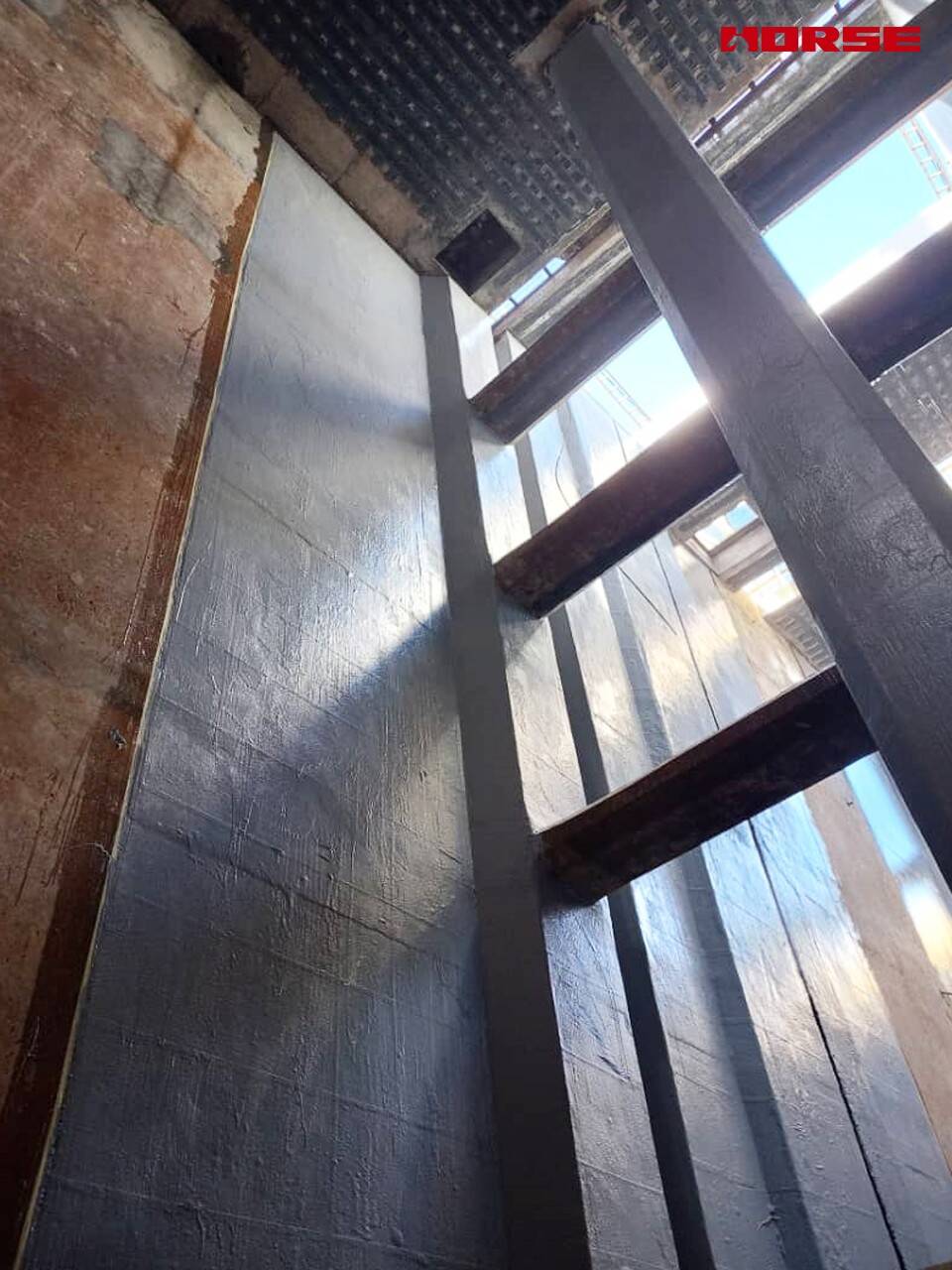

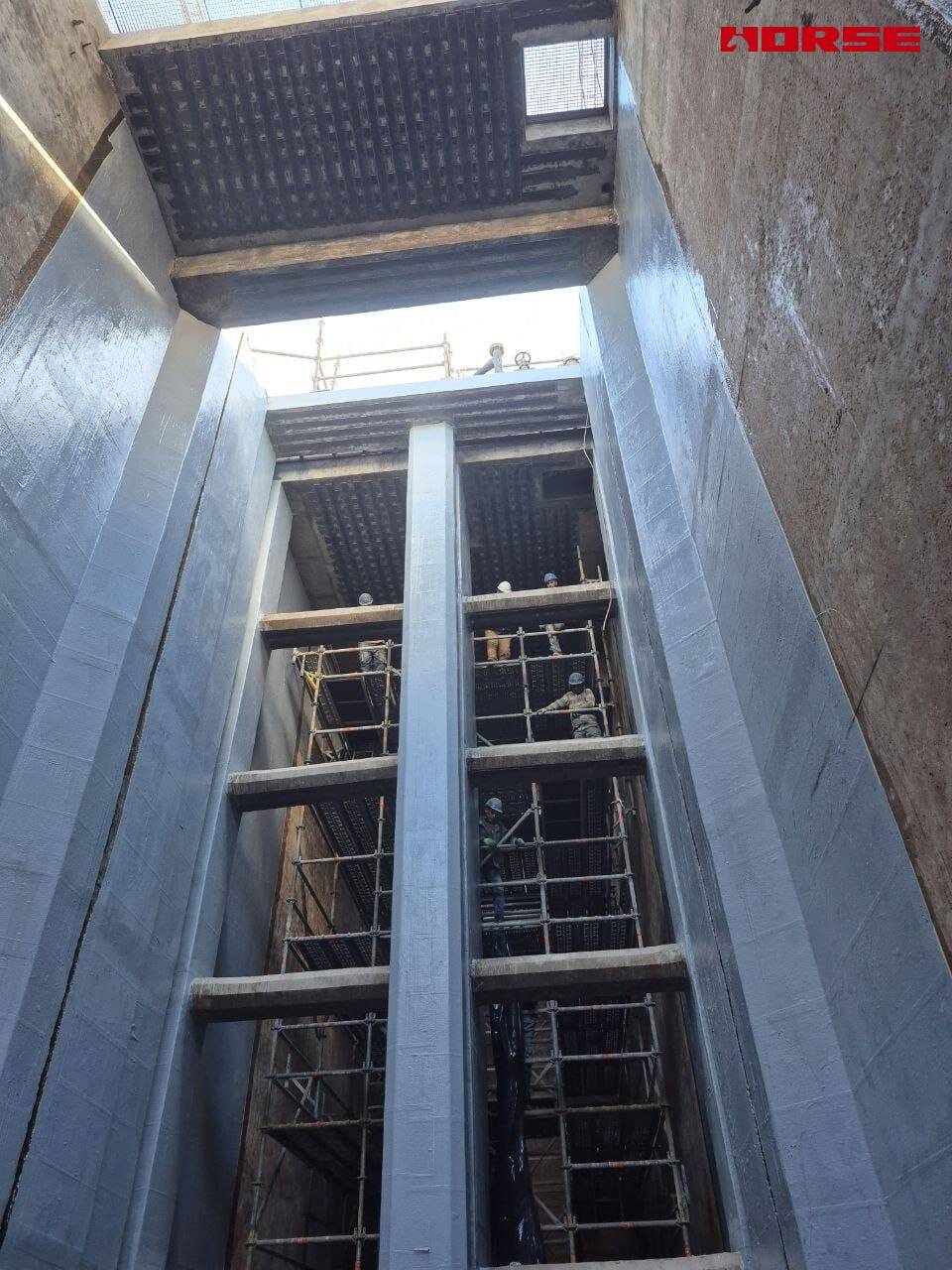

ภายในสถานี ผนังคอนกรีตกักเก็บน้ำได้รับการเสริมกำลังด้วยผ้า CFRP ที่ติดตั้งเป็นตารางสองทิศทาง — ตารางผ้าคาร์บอนสีเข้มที่เห็นทั่วผนังถังในภาพถ่ายโครงการ โดยหลบหลีกจุดทะลุของท่อขนาดใหญ่ที่ตัดผ่านผิวผนัง ผ้าช่วยคืนกำลังของผนังในการต้านแรงดันน้ำและแรงกระทำทางโครงสร้าง ขณะที่คุณสมบัติทนการกัดกร่อนทำให้เหมาะโดยธรรมชาติกับสภาพแวดล้อมทางทะเลที่เปียกชื้นตลอดเวลาและมีคลอไรด์สูง ผิวที่เสริมกำลังแล้วได้รับการตกแต่งด้วยการเคลือบป้องกัน ปิดคอนกรีตจากการซึมของความชื้นและคลอไรด์เพิ่มเติม — ขอบเขตการเคลือบถังตามที่เจ้าของกำหนด

การผสมผสานนี้ตั้งใจไว้: CFRP ให้การยกระดับทางโครงสร้าง การเคลือบให้แนวกั้นด้านสภาพแวดล้อม และทั้งสองไม่รบกวนรูปทรงของสถานีหรือระบบท่อขนาดใหญ่

3. ซ่อมพื้นดาดฟ้า แล้วจึงเสริมกำลัง

ขอบเขตงานพื้นดาดฟ้าเป็นไปตามลำดับที่วิศวกรของเจ้าของกำหนด: ซ่อมก่อน เสริมกำลังทีหลัง

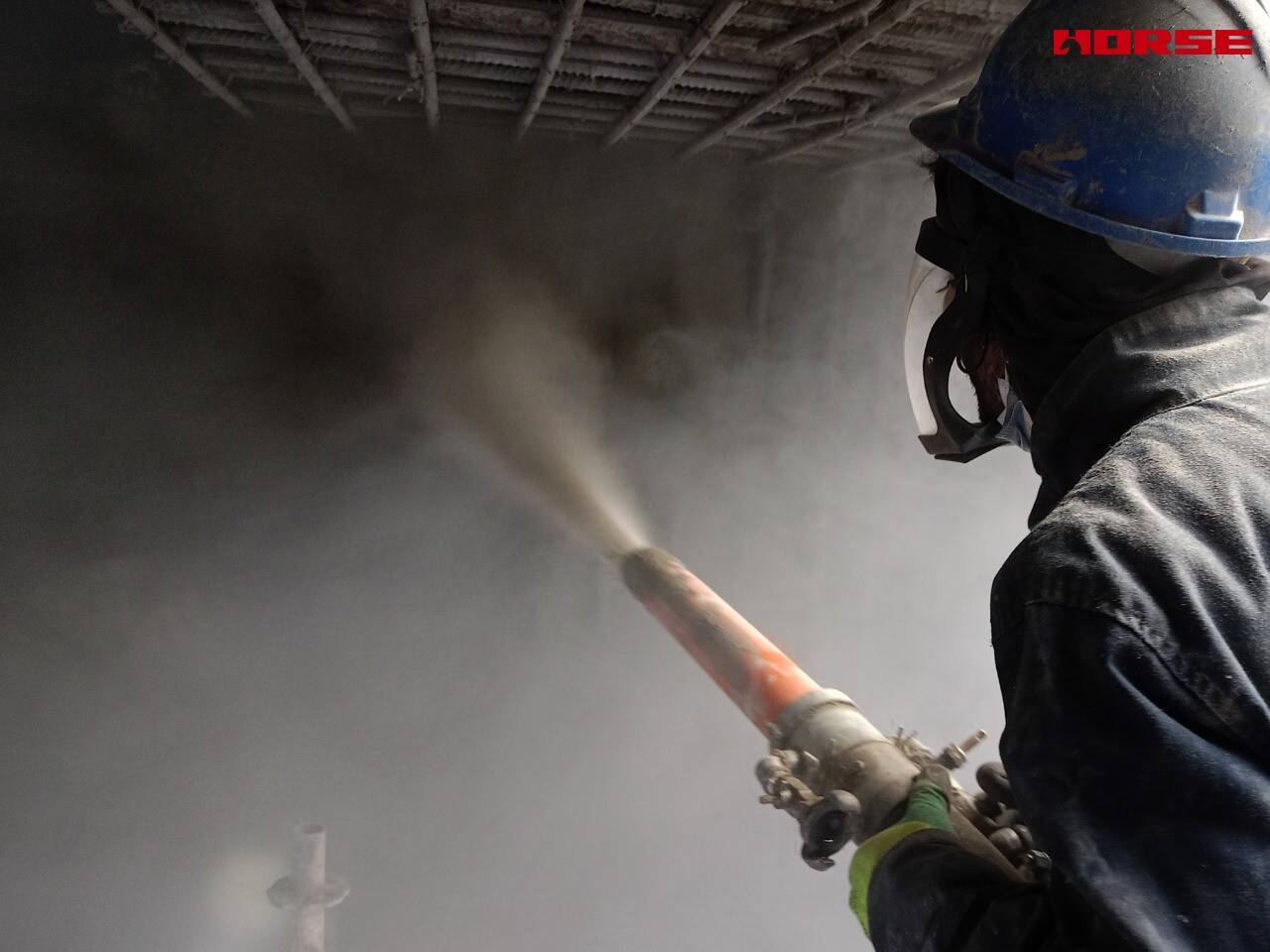

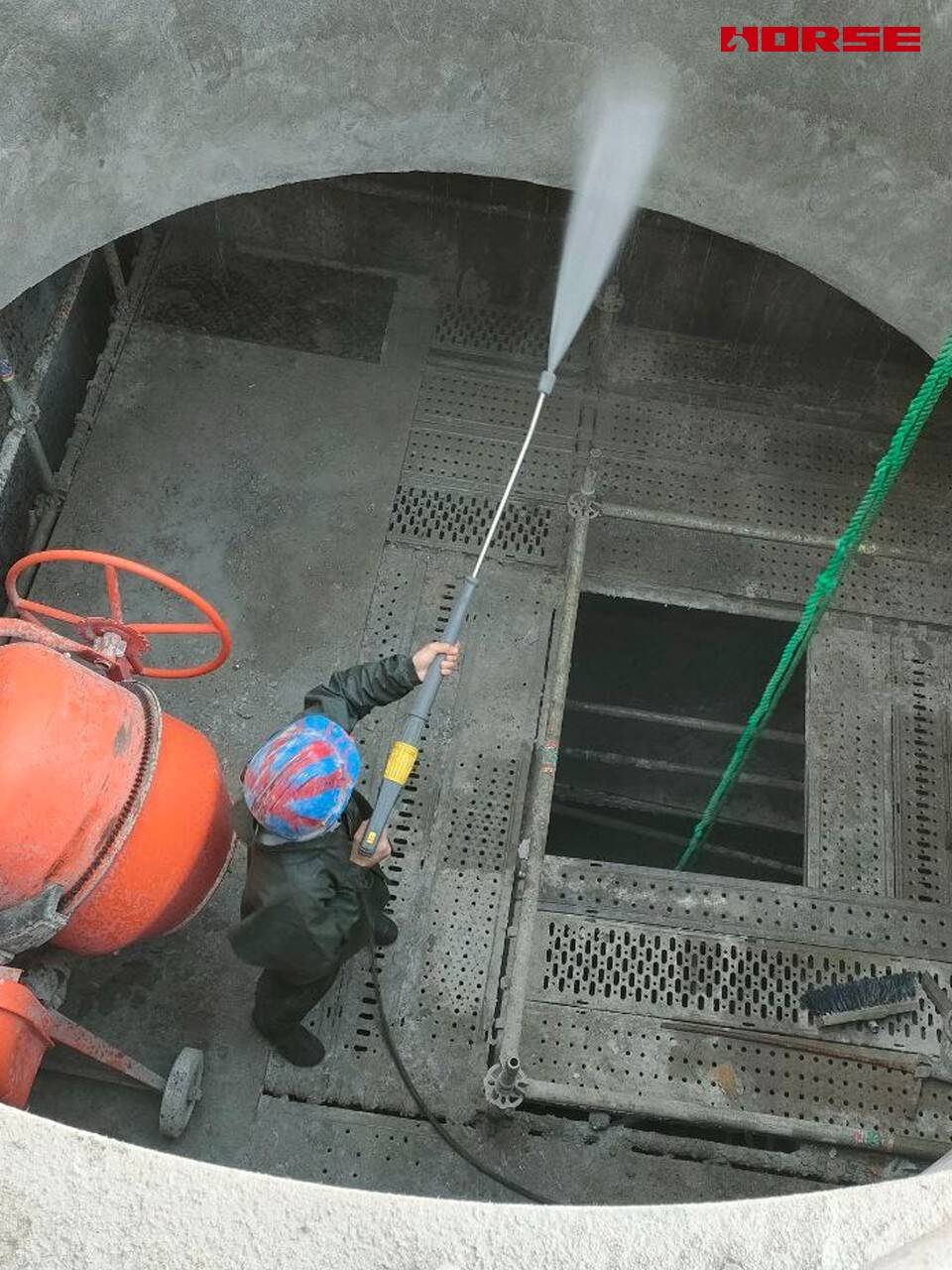

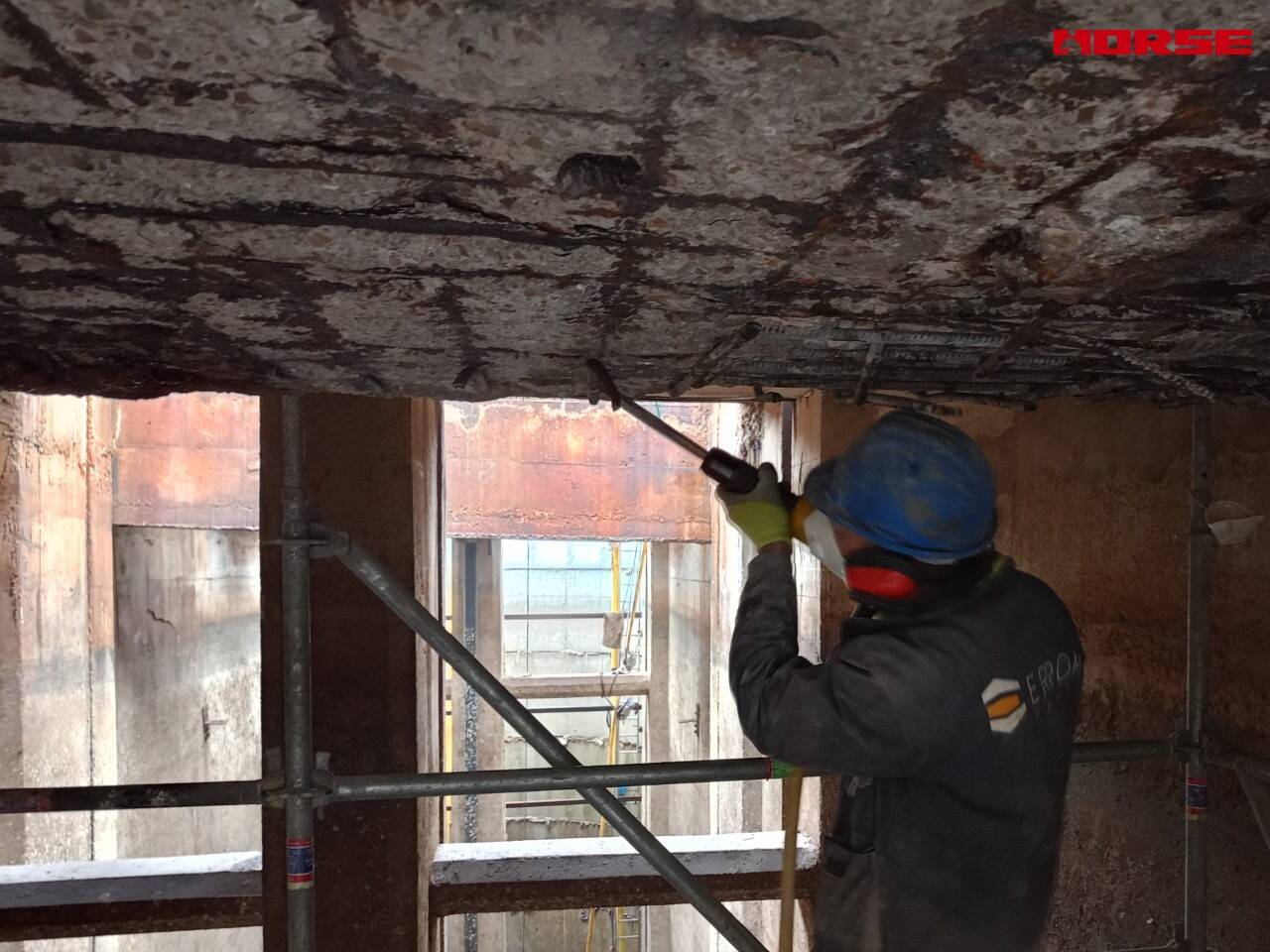

ภาพถ่ายภาคสนามบันทึกขั้นตอนการซ่อม: คอนกรีตที่เสื่อมสภาพถูกตัดออกจนถึงชั้นฐานที่แข็งแรง — คนงานบนนั่งร้านสกัดด้านล่างของพื้นดาดฟ้า เผยให้เห็นมวลรวมและเหล็กเสริมที่กัดกร่อน — ตามด้วยการพ่นปูนซ่อมภายในสถานีสูบน้ำ คืนหน้าตัดที่สูญเสียไปรอบตาข่ายเหล็กเสริมที่เปิดออก นี่คือส่วนที่ดูไม่หรูหราแต่ชี้ขาดของการฟื้นฟูคอนกรีตทุกงาน: ทุกสิ่งที่จะติดตั้งหลังจากนี้ขึ้นอยู่กับการยึดเกาะและความทนทานของชั้นฐานที่สร้างใหม่นี้

เมื่อคืนหน้าตัดแล้ว พื้นดาดฟ้าจึงได้รับการเสริมกำลังให้กำลังสอดคล้องกับความต้องการจริงของสถานีปั๊มที่เดินเครื่องอยู่ — เครื่องจักรหมุนหนัก ท่อ และการสัญจรเพื่อบำรุงรักษาด้านบน สภาพแวดล้อมทางทะเลที่รุนแรงด้านล่าง

หลังการเสริมกำลัง

โครงการที่แล้วเสร็จคืนโครงสร้างพื้นฐานทางทะเลที่สำคัญนี้สู่การใช้งานที่เชื่อถือได้ด้วยอายุการใช้งานที่ยาวนานขึ้นอย่างมีนัยสำคัญ:

• เสาเข็มแท่นหุ้มด้วยปลอก FRP อัดเกราต์ — คืนกำลังและผนึกเหล็กเสริมจากทะเลอย่างถาวร;

• ผนังถังยกระดับด้วยการเสริมกำลัง CFRP ที่ทนการกัดกร่อนและตกแต่งด้วยการเคลือบป้องกัน;

• กำลังของพื้นดาดฟ้าคืนมาด้วยการซ่อมหน้าตัดอย่างถูกวิธีตามด้วยการเสริมกำลังแบบเจาะจง;

• งานทั้งหมดดำเนินการเป็นระยะบนโรงงานอุตสาหกรรมที่ยังเดินเครื่อง โดยไม่หยุดจ่ายน้ำทะเลของโรงงานเป็นเวลานาน
