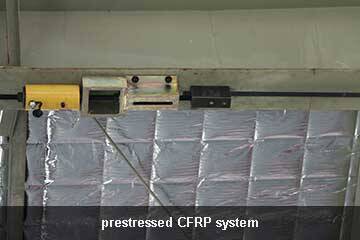

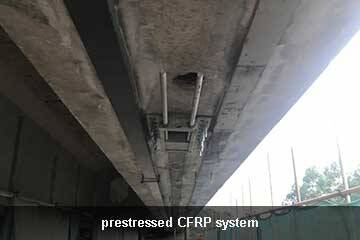

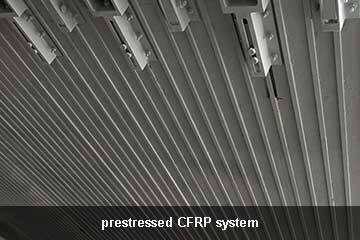

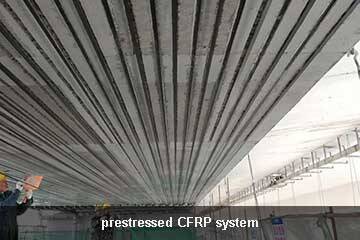

ระบบลามิเนตโพลีเมอร์เสริมแรงด้วยคาร์บอนไฟเบอร์ HM Pre-stress (CFRP) คืออะไร?

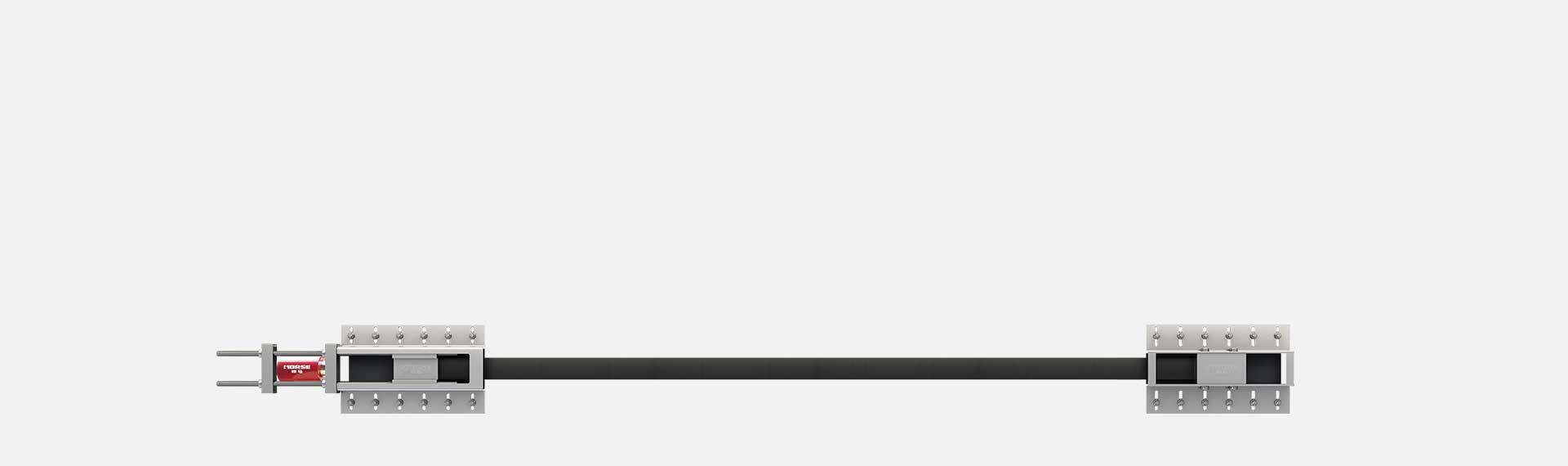

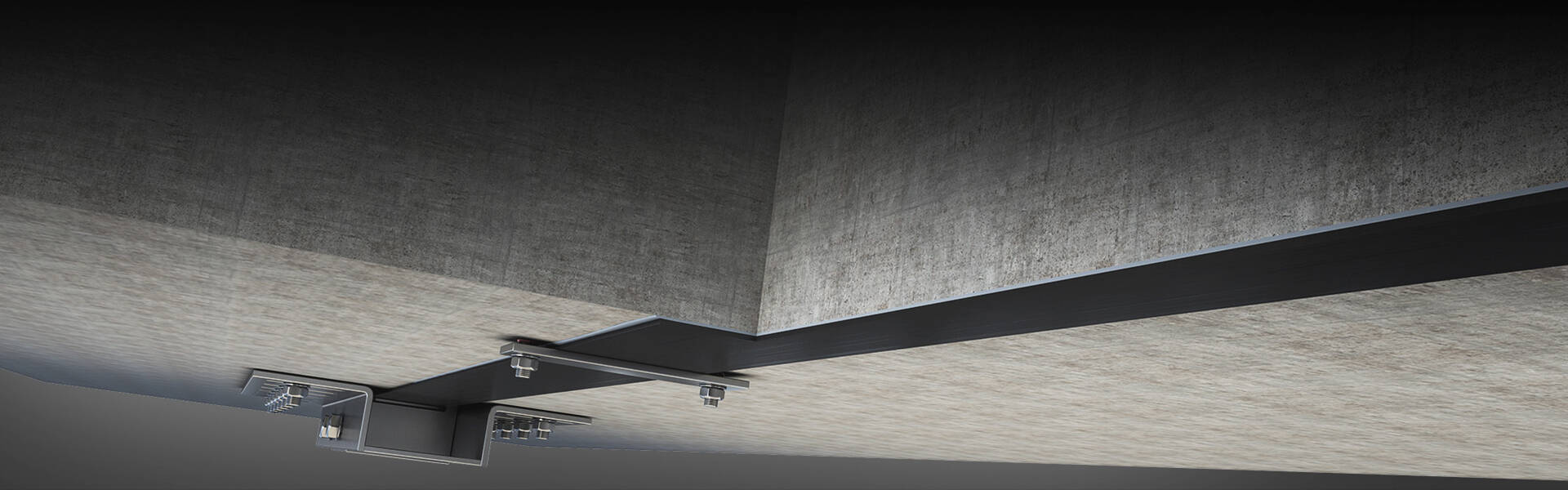

• ระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์ HM Pre-stress ประกอบด้วยลามิเนตคาร์บอนไฟเบอร์และอุปกรณ์ยึด
• คลิปช่วยให้ลามิเนตคาร์บอนไฟเบอร์รับแรง ทำให้ลามิเนตยึดกับคอนกรีตอย่างถาวร ซึ่งจะเพิ่มแรงให้กับคอนกรีตในทิศทางการดัด
• แรงที่เพิ่มขึ้นสามารถขจัดหรือชะลอการเกิดแรงดึงของโครงสร้างที่เพิ่มเข้ามา ทำให้รอยแตกร้าวที่มีอยู่ลดลงหรือปิดสนิทได้ เพื่อให้ได้การเสริมแรงที่แท้จริง

ลักษณะเฉพาะของระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์

ระบบลามิเนตโพลีเมอร์เสริมแรงด้วยคาร์บอนไฟเบอร์ HM Pre-stress (CFRP) คืออะไร?

• ระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์ HM Pre-stress ประกอบด้วยลามิเนตคาร์บอนไฟเบอร์และอุปกรณ์ยึด
• คลิปช่วยให้ลามิเนตคาร์บอนไฟเบอร์รับแรง ทำให้ลามิเนตยึดกับคอนกรีตอย่างถาวร ซึ่งจะเพิ่มแรงให้กับคอนกรีตในทิศทางการดัด
• แรงที่เพิ่มขึ้นสามารถขจัดหรือชะลอการเกิดแรงดึงของโครงสร้างที่เพิ่มเข้ามา ทำให้รอยแตกร้าวที่มีอยู่ลดลงหรือปิดสนิทได้ เพื่อให้ได้การเสริมแรงที่แท้จริง

ลักษณะเฉพาะของระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์

ลักษณะเฉพาะของระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์

• ปลอดภัยและเชื่อถือได้
• ติดตั้งง่าย
• ประหยัดดี
• ระบบยึดที่จดสิทธิบัตรที่เชื่อถือได้
• เหมาะสำหรับแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
• อุปกรณ์ยึดติดแบบแข็งที

ลักษณะเฉพาะของระบบลามิเนต CFRP เสริมแรงด้วยคาร์บอนไฟเบอร์

• ปลอดภัยและเชื่อถือได้
• ติดตั้งง่าย
• ประหยัดดี
• ระบบยึดที่จดสิทธิบัตรที่เชื่อถือได้
• เหมาะสำหรับแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
• อุปกรณ์ยึดติดแบบแข็งที

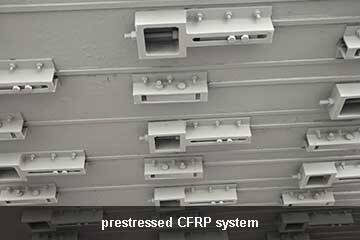

ขอบเขตการใช้งานระบบแผ่นลามิเนต CFRP อัดแรง

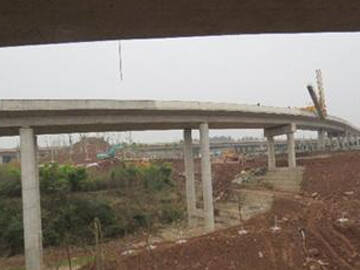

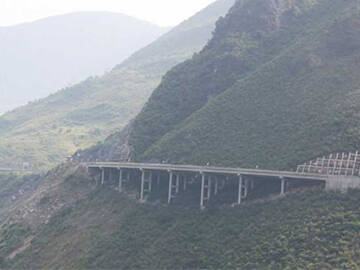

•ปรับปรุงความสามารถในการรับน้ำหนักของโครงสร้างสะพาน มีข้อได้เปรียบที่ไม่มีใครเทียบได้ในแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
•ลดการเสียรูปของโครงสร้างได้อย่างมีนัยสำคัญ และปรับปรุงความสามารถในการรับน้ำหนักของโครงสร้าง ลดความกว้างของรอยแตกร้าวและ
การเสียรูปจากการเบี่ยงเบน และเหมาะสำหรับแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
•ปรับปรุงความแข็งของโครงสร้าง และใช้ประสิทธิภาพของวัสดุได้อย่างเต็มที่ ประหยัดวัสดุและต้นทุนทางวิศวกรรมได้มาก

ขอบเขตการใช้งานระบบแผ่นลามิเนต CFRP อัดแรง

•ปรับปรุงความสามารถในการรับน้ำหนักของโครงสร้างสะพาน มีข้อได้เปรียบที่ไม่มีใครเทียบได้ในแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
•ลดการเสียรูปของโครงสร้างได้อย่างมีนัยสำคัญ และปรับปรุงความสามารถในการรับน้ำหนักของโครงสร้าง ลดความกว้างของรอยแตกร้าวและ
การเสียรูปจากการเบี่ยงเบน และเหมาะสำหรับแผ่นคานช่วงกว้างของการเสริมแรงแบบดัด
•ปรับปรุงความแข็งของโครงสร้าง และใช้ประสิทธิภาพของวัสดุได้อย่างเต็มที่ ประหยัดวัสดุและต้นทุนทางวิศวกรรมได้มาก

ใช้ประโยชน์จากความแข็งแรงสูงของคาร์บอนไฟเบอร์ได้อย่างเต็มที่ สร้างโครงสร้างใหม่และโครงสร้างเก่าให้ทำงานร่วมกัน เปลี่ยนการเสริมแรงแบบพาสซีฟเป็นการเสริมแรงแบบแอ็คทีฟ

ความเครียดที่เพิ่มขึ้นสามารถขจัดหรือชะลอการฮิสเทอรีซิสของความเครียดของโครงสร้างที่เพิ่มเข้ามา ทำให้โครงสร้างที่เพิ่มเข้ามาทำงานร่วมกับโครงสร้างเดิม เพื่อให้ได้ผลลัพธ์ที่มีประสิทธิภาพมากขึ้น

ใช้ประโยชน์จากความแข็งแรงสูงของคาร์บอนไฟเบอร์ได้อย่างเต็มที่ สร้างโครงสร้างใหม่และโครงสร้างเก่าให้ทำงานร่วมกัน เปลี่ยนการเสริมแรงแบบพาสซีฟเป็นการเสริมแรงแบบแอ็คทีฟ

ความเครียดที่เพิ่มขึ้นสามารถขจัดหรือชะลอการฮิสเทอรีซิสของความเครียดของโครงสร้างที่เพิ่มเข้ามา ทำให้โครงสร้างที่เพิ่มเข้ามาทำงานร่วมกับโครงสร้างเดิม เพื่อให้ได้ผลลัพธ์ที่มีประสิทธิภาพมากขึ้น

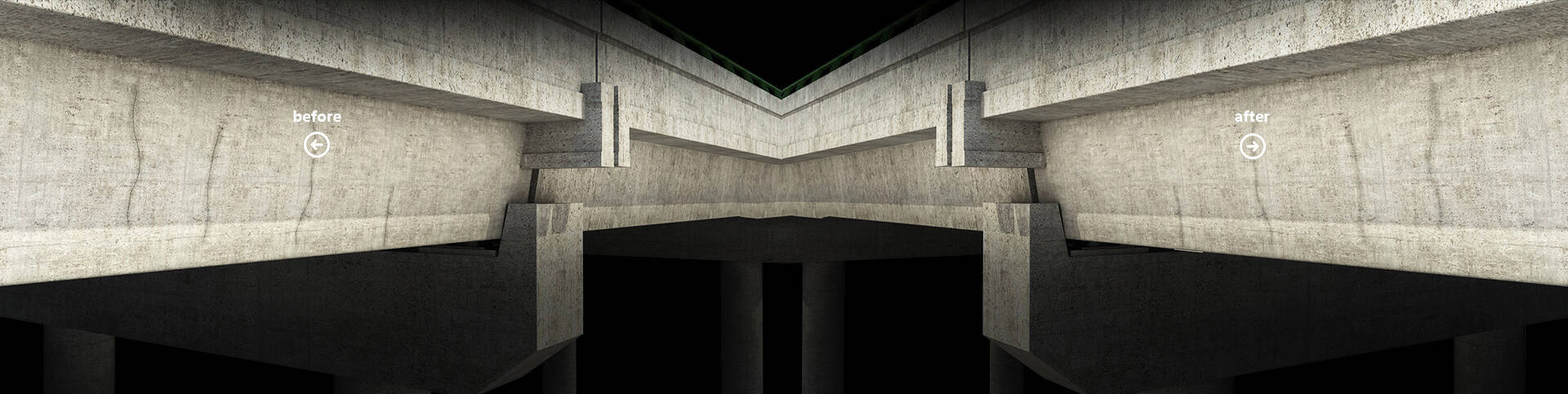

แผ่นลามิเนตคาร์บอนไฟเบอร์อัดแรงช่วยลดหรือแม้แต่ขจัดรอยแตกร้าวของโครงสร้างที่มีอยู่ เพื่อแก้ปัญหารอยแตกร้าวโดยพื้นฐาน

โมเมนต์การยึดเกาะจากแรงกดดันสามารถชดเชยอิทธิพลของแรงเริ่มต้นบางส่วน เพิ่มภาระในระยะเวลาการทำงาน ทำให้รอยแตกร้าวที่มีอยู่ลดลงหรือปิดสนิท ในขณะเดียวกันก็จำกัดรอยแตกร้าวใหม่ที่เกิดขึ้น

แผ่นลามิเนตคาร์บอนไฟเบอร์อัดแรงช่วยลดหรือแม้แต่ขจัดรอยแตกร้าวของโครงสร้างที่มีอยู่ เพื่อแก้ปัญหารอยแตกร้าวโดยพื้นฐาน

โมเมนต์การยึดเกาะจากแรงกดดันสามารถชดเชยอิทธิพลของแรงเริ่มต้นบางส่วน เพิ่มภาระในระยะเวลาการทำงาน ทำให้รอยแตกร้าวที่มีอยู่ลดลงหรือปิดสนิท ในขณะเดียวกันก็จำกัดรอยแตกร้าวใหม่ที่เกิดขึ้น

แผ่นลามิเนต CFRP อัดแรงไม่เพียงแต่ปรับปรุงความแข็งแกร่งของโครงสร้างและประสิทธิภาพในการป้องกันการแตกร้าว แต่ยังปรับปรุงความสามารถในการรับน้ำหนักที่เหนือจินตนาการของคุณ

ด้วยแรงดันสูงของคอนกรีตและความแข็งแรงสูงของคาร์บอนไฟเบอร์เพื่อเพิ่มความแข็งแรงในการดึงและชะลอรอยแตกร้าวของโครงสร้างที่มีอยู่ เพื่อเพิ่ม

แผ่นลามิเนต CFRP อัดแรงไม่เพียงแต่ปรับปรุงความแข็งแกร่งของโครงสร้างและประสิทธิภาพในการป้องกันการแตกร้าว แต่ยังปรับปรุงความสามารถในการรับน้ำหนักที่เหนือจินตนาการของคุณ

ด้วยแรงดันสูงของคอนกรีตและความแข็งแรงสูงของคาร์บอนไฟเบอร์เพื่อเพิ่มความแข็งแรงในการดึงและชะลอรอยแตกร้าวของโครงสร้างที่มีอยู่ เพื่อเพิ่ม

ความเครียดสูง ไม่มีความเสียหายจากการลอกออก ทำให้แผ่นลามิเนต CFRP มีประสิทธิภาพสูง

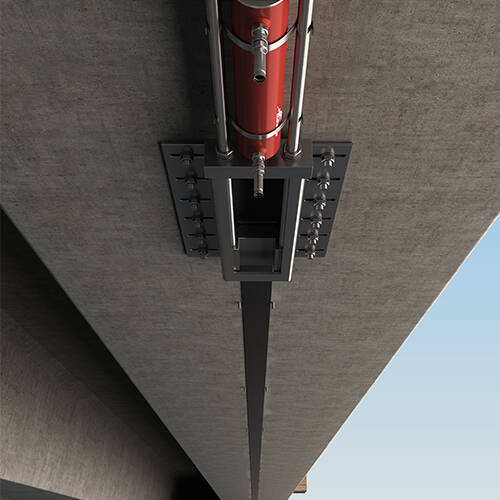

ทำให้แผ่นลามิเนต CFRP อยู่ในสถานะความเครียดเมื่อยึดติดกับพื้นผิว ไม่มีการดัดหรือโค้งงอระหว่างชิ้นส่วนยึดกับทิศทางการดึง จึงไม่เกิดความเครียดจากการลอกออก สลักเกลียวที่มีความแข็งแรงสูงช่วยให้ยึดติดได้รวดเร็ว ซึ่งสามารถยึดแน่นได้สองชั้นเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการลอกและการยึดติด

ความเครียดสูง ไม่มีความเสียหายจากการลอกออก ทำให้แผ่นลามิเนต CFRP มีประสิทธิภาพสูง

ทำให้แผ่นลามิเนต CFRP อยู่ในสถานะความเครียดเมื่อยึดติดกับพื้นผิว ไม่มีการดัดหรือโค้งงอระหว่างชิ้นส่วนยึดกับทิศทางการดึง จึงไม่เกิดความเครียดจากการลอกออก สลักเกลียวที่มีความแข็งแรงสูงช่วยให้ยึดติดได้รวดเร็ว ซึ่งสามารถยึดแน่นได้สองชั้นเพื่อหลีกเลี่ยงความเสียหายที่เกิดจากการลอกและการยึดติด

e ประสิทธิภาพป้องกันการแตกร้าวและความแข็งแกร่งเพื่อให้เกิดการเสริมแรงโครงสร้าง

ไม่มีความเสียหายจากการยึดติดระหว่างพื้นผิวและแผ่นลามิเนตคาร์บอนไฟเบอร์

ความเครียดจากการเฉือนต่ำ เนื่องจากความเครียดและความเครียดที่เพิ่มขึ้นของชิ้นส่วนพรีสเตรตน้อยกว่าชิ้นส่วนที่ไม่มีพรีสเตรต แรงเฉือนบนอีพอกซีน้อยกว่าชิ้นส่วนที่ไม่มีพรีสเตรต ความเป็นไปได้ของความแข็งแรงในการยึดติดต่ำ

e ประสิทธิภาพป้องกันการแตกร้าวและความแข็งแกร่งเพื่อให้เกิดการเสริมแรงโครงสร้าง

ไม่มีความเสียหายจากการยึดติดระหว่างพื้นผิวและแผ่นลามิเนตคาร์บอนไฟเบอร์

ความเครียดจากการเฉือนต่ำ เนื่องจากความเครียดและความเครียดที่เพิ่มขึ้นของชิ้นส่วนพรีสเตรตน้อยกว่าชิ้นส่วนที่ไม่มีพรีสเตรต แรงเฉือนบนอีพอกซีน้อยกว่าชิ้นส่วนที่ไม่มีพรีสเตรต ความเป็นไปได้ของความแข็งแรงในการยึดติดต่ำ

ไม่มีผลต่อการเสื่อมสภาพของกาว ระบบการยึดติดที่ยอดเยี่ยมและทนทาน

ล็อคตัวเองทางกลเต็มรูปแบบ หลีกเลี่ยงความล้มเหลวเนื่องจากการเสื่อมสภาพของอีพอกซี แก้ปัญหาแรงเฉือนต่ำของแผ่นลามิเนต CFRP ช่วยให้ระบบมีความปลอดภัยและความทนทานยาวนาน

ไม่มีผลต่อการเสื่อมสภาพของกาว ระบบการยึดติดที่ยอดเยี่ยมและทนทาน

ล็อคตัวเองทางกลเต็มรูปแบบ หลีกเลี่ยงความล้มเหลวเนื่องจากการเสื่อมสภาพของอีพอกซี แก้ปัญหาแรงเฉือนต่ำของแผ่นลามิเนต CFRP ช่วยให้ระบบมีความปลอดภัยและความทนทานยาวนาน

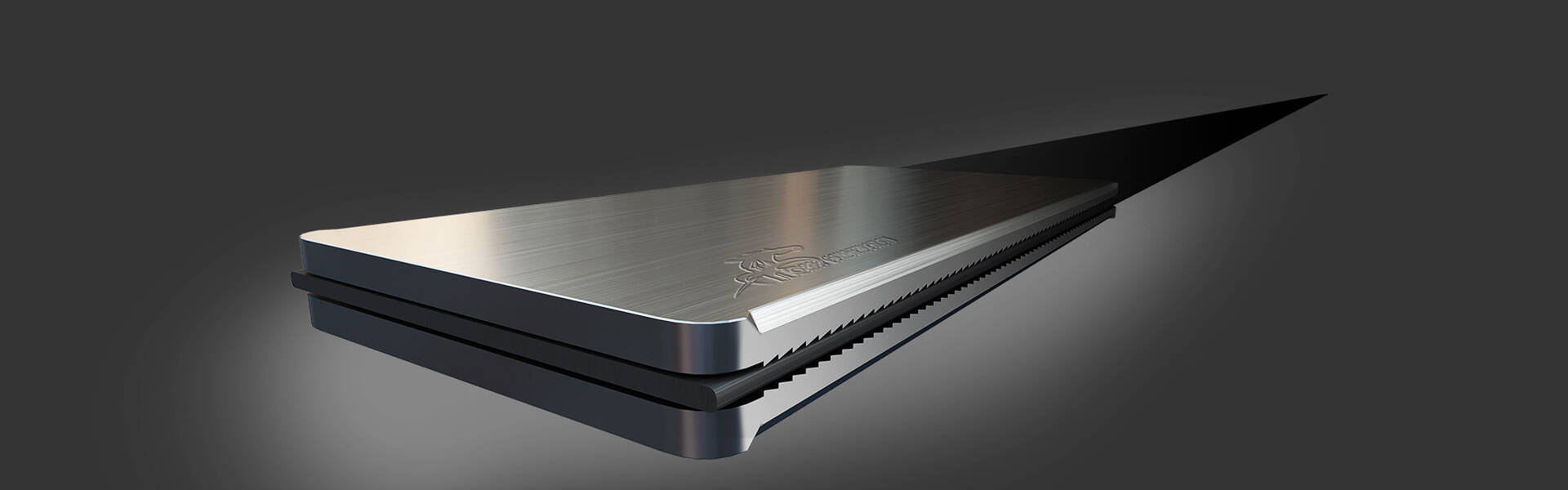

กำลังการกัดสูง ความเสียหายต่ำบนแผ่นลามิเนต CFRP

ความเรียวเชิงตรรกะทำให้มีความแข็งแรงในการกัดที่แข็งแกร่ง มุมเอียงเชิงตรรกะ ความลึกและความยาวของเฟือง ความยาวของแผ่น หลังจากการทดสอบหลายร้อยครั้ง มีความแข็งที่เหมาะสม ทำให้แผ่นลามิเนต CFRP ได้รับความเสียหายน้อยที่สุด

กำลังการกัดสูง ความเสียหายต่ำบนแผ่นลามิเนต CFRP

ความเรียวเชิงตรรกะทำให้มีความแข็งแรงในการกัดที่แข็งแกร่ง มุมเอียงเชิงตรรกะ ความลึกและความยาวของเฟือง ความยาวของแผ่น หลังจากการทดสอบหลายร้อยครั้ง มีความแข็งที่เหมาะสม ทำให้แผ่นลามิเนต CFRP ได้รับความเสียหายน้อยที่สุด





สำรวจผลิตภัณฑ์อื่น ๆ ผู้ที่สำรวจผลิตภัณฑ์นี้จะสนใจผลิตภัณฑ์เหล่านี้เช่นกัน:



ระบบแผ่นลามิเนตคาร์บอนไฟเบอร์อัดแรง


HM-3.0T carbon fiber laminate.pdf

HM-2.0T carbon fiber laminate.pdf

HM-1.2T carbon fiber laminate.pdf

HM-1.4T carbon fiber laminate.pdf

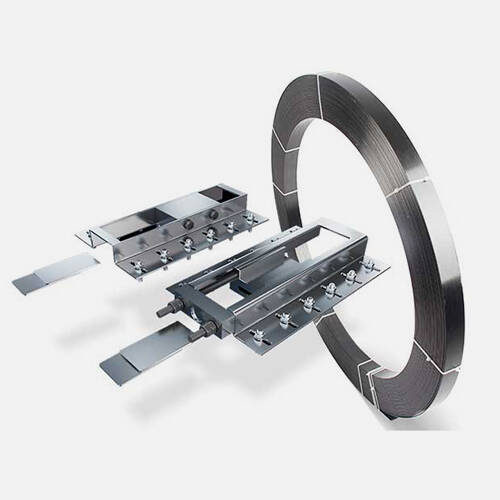

ระบบเสริมความแข็งแรง FRP แบบพรีสเตรส (หมายเลขสิทธิบัตร: ZL.2014.2.0115709.1)









แผ่นคาร์บอนไฟเบอร์พรีสเตรส


HM-1.2T

ความหนา1.2มม.
ความกว้าง50มม./100มม.
ความยาว100ม./ม้วน


HM-1.4T

ความหนา1.4มม.
ความกว้าง50มม./100มม.
ความยาว100ม./ม้วน


HM-2.0T

ความหนา2.0มม.
ความกว้าง50มม./100มม.
ความยาว100ม./ม้วน


HM-3.0T

ความหนา3.0มม.
ความกว้าง50มม./100มม.
ความยาว100ม./ม้วน



การยึดแบบล็อคอัตโนมัติ

HM-MJ100
HM-MJ50
HM-MJ20
HM-MJ-G50

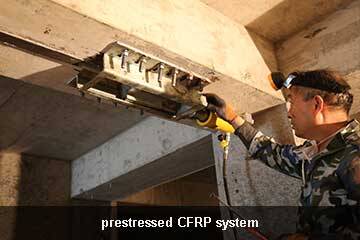

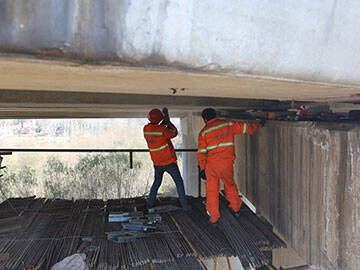

กระบวนการดำเนินการแผ่นลามิเนต CFRP อัดแรง


ตำแหน่งและการชำระล้าง


การขัดเงา


การเจาะรู


การทำร่อง


การซ่อมแซมและการปรับระดับ


การปักหลัก


การติดตั้งกล่องขอบเขต


การติดตั้งบล็อกการปักหลัก


การยึดแผ่นลามิเนตคาร์บอนไฟเบอร์

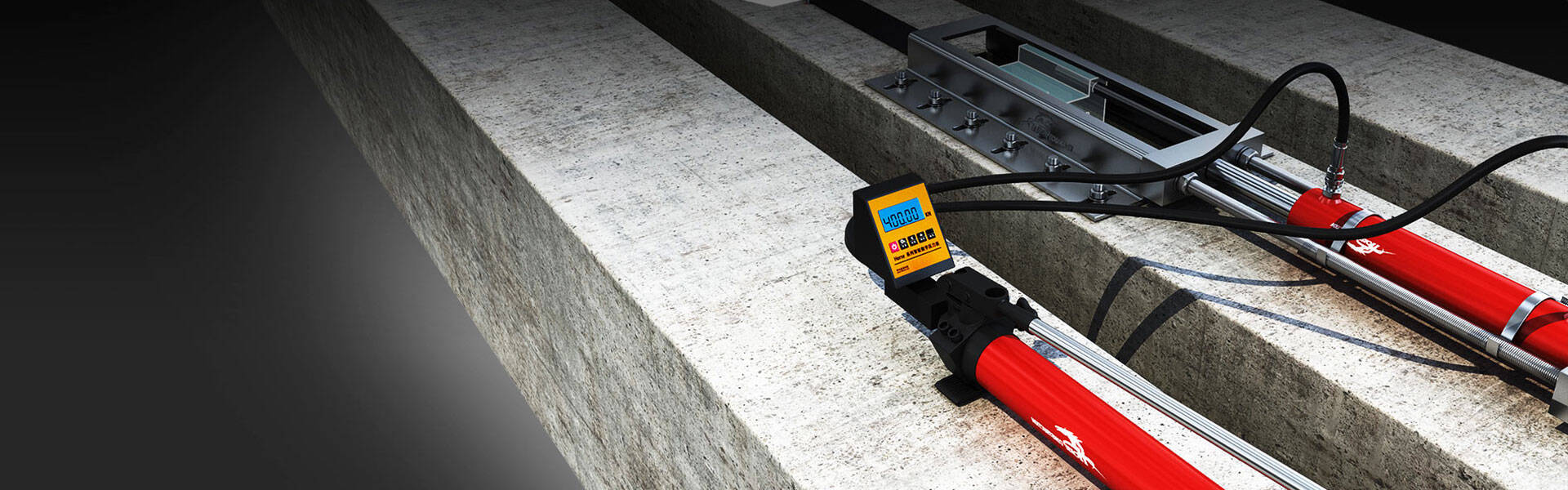

การยึดแม่แรงและสลักเกลียวยึดที่มีความแข็งแรงสูง

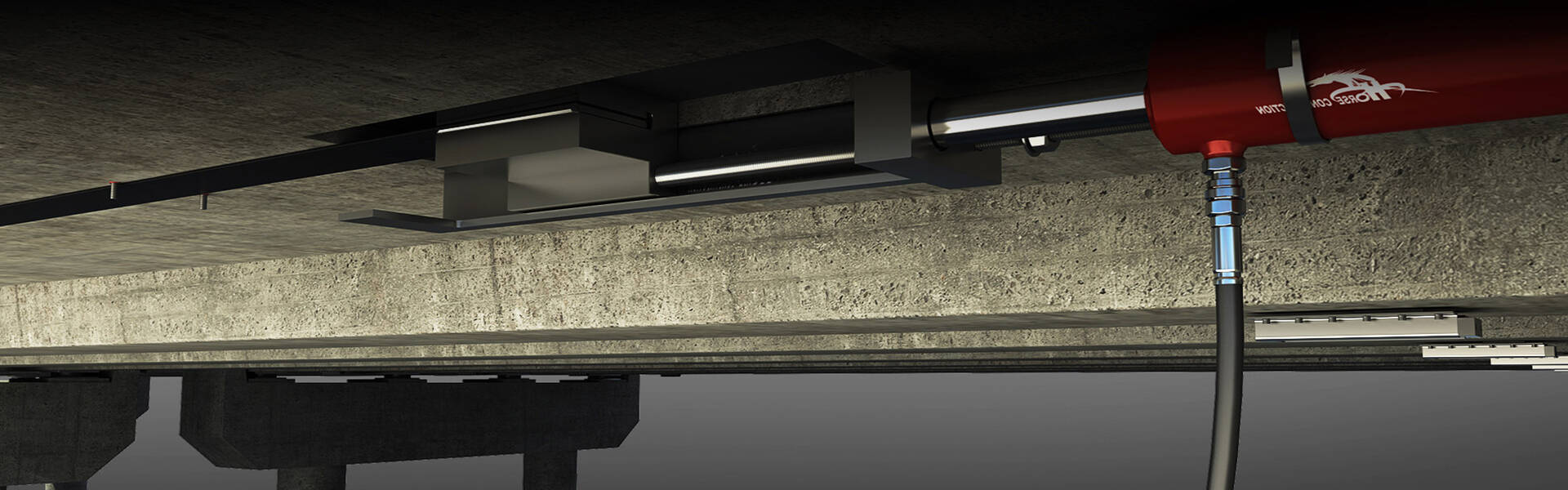

การยืดล่วงหน้า


การใช้เรซินอีพอกซี


การยืดล่วงหน้า


การถอดแกนเกลียว


การยึดแท็บเล็ต


การปกป้องผลิตภัณฑ์สำเร็จรูป
