การเสริมเหล็กและทิศทางของแผ่นงานสําหรับ CFRPแปรงทาสี
แผ่น CFRP เสริมสร้างแรงเสริมของคานคาน รับเอาไฟเบอร์คาร์บอนมาเสริมสร้างคาน แผ่นคาร์บอนไฟเบอร์แอลถูกรับมาเลี้ยง มีแบบฟอร์มเสริมส่วนใหญ่ต่อไปนี้: แปะรูปตัว U; วางด้าน มี การ แสดง ลักษณะ เฉพาะ ของ วิธี การ เสริม น้ํา หนัก หลาย อย่าง ใน โต๊ะ 1.
| แบบฟอร์มบังคับงาน | วาง | วางแบบรูปตัว U | วางด้าน |
| คุณสมบัติการบังคับใช้อีกครั้ง | แผ่น CFRP ปิดและวางตามแนวตัดหน้าและควรจะมี ความยาวทับกันพอบนพื้นผิวความดัน การ กระแทก บน ผิว ของ ความ ดัน จะ ทํา ให้ ความ ผิด แปลง ของ เส้นใย คาร์บอน กับ คอนกรีต ต่ํา ลง ไป ตาม ทิศ ทาง ของ เส้นใย. เมื่อ ไม่ สามารถ ต่อ ผิว ความ กด อากาศ เข้า ด้วย กัน ได้ ก็ อาจ ซ้อน ทับ กัน บน พื้น ผิว ที่ มี ความ ตึงเครียด. | ทั้งสามด้านของวางรูปตัว u ควรเป็น เส้นใยต่อเนื่อง โดยปกติจะเป็นสองด้าน และด้านที่ตึงเครียด เมื่อเรื่องนี้เป็นไปไม่ได้ มันก็สามารถมีสองด้านและด้านความดันได้ | แผ่น CFRP วางอยู่แค่สองด้าน (พื้นผิวที่ได้ยิน) ของส่วนประกอบ |
| ประโยชน์ | มีแนวโน้มน้อยที่สุดที่จะเสียสมอ มีประสิทธิภาพมากที่สุด และสามารถใช้เป็นสมอกลไก สําหรับเสริมคาร์บอนไฟ | สวนสมอเรือรูปตัวยูดีกว่า และไม่มีแนวโน้มที่จะลอกรอยความเสียหาย และมีประสิทธิภาพมากกว่า มันสามารถใช้เป็นสมอกลไก เพื่องอและเสริมสร้างคาร์บอนไฟเบอร์ | เป็น สิ่ง ง่าย ที่ จะ ทํา ได้ ง่าย ที่ สุด และ สามารถ เก็บ เส้นใย ของ คาร์บอน ไว้ สําหรับ ส่วน ประกอบ ที่ จําเป็น ต้อง มี การ ปรับ ปรุง ความ สามารถ ใน การ ตัด ขน ให้ ดี ขึ้น. |
| ลดความเปรียบต่าง | เป็นไปไม่ได้หรือยากที่จะสร้างลําแสง | ปลายฟรีของคาร์บอนไฟเบอร์รูป U อาจต้องใช้การสมอเครื่อง | ผลกระทบจากการลอกเปลือกออกมา ไม่เป็นผลดีเท่ากับการแปะแบบปิดและรูปตัว U |
| ความอิ่มตัว | เพื่อ จะ หลีก เลี่ยง ความ เครียด ที่ มุม และ ทํา ให้ แผ่น ซี เอฟ อาร์ พี เสีย หาย หรือ ถูก ปอก เปลือก ควร ขัด มุม ของ ส่วน ประกอบ ต่าง ๆ ให้ เป็น เคลือบ และ รัศมี ของ แผ่น เคลือบ ด้าน นอก ควร ไม่ ต่ํา กว่า 20 เมตร. สําหรับรูปรูปตัว U และด้านติด ปลายฟรีของคาร์บอนไฟเบอร์ควรจะยึดอย่างถูกต้องถ้าจําเป็น |
แผ่น CDP เสริม ทิศทางการใช้งาน
มี 3 ทางเชื่อมสําหรับคาร์บอนไฟเบอร์
1 ทิศทางเชิงเทคนิค: ทิศทางของไฟเบอร์ตั้งฉากกับแกนขององค์ประกอบ
245 องศาทิศ: ทิศไฟเบอร์ และแกนขององค์ประกอบเป็นมุม 45 องศา
3 1-2 องศา (45 องศา และ 135 องศา): ทิศไฟเบอร์คือ 45 องศา และ 135 องศา กับแกนขององค์ประกอบ.
ข้อ ดี และ ข้อ เสีย ของ การ เสริม ความ แข็ง แกร่ง ด้วย เส้นใย ที่ ต่าง กัน แสดง ไว้ ใน ตาราง.

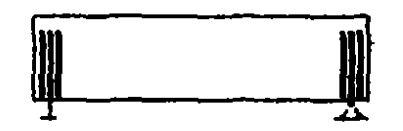

1 ทิศทางเชิงเทคนิค: ทิศทางของไฟเบอร์ตั้งฉากกับแกนขององค์ประกอบ
ข้อ ดี: ใช้ ได้ ผล ดี ที่ สุด สําหรับ ทั้ง สอง ฝ่าย
ข้อเสีย: ไม่มีประสิทธิภาพเท่ากับการควบคุมรอยแตกแบบทแยงมุม

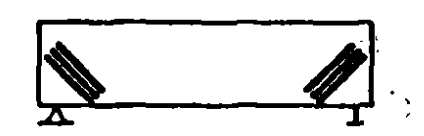

245 องศาทิศ: ทิศไฟเบอร์ และแกนขององค์ประกอบเป็นมุม 45 องศา
ข้อได้เปรียบ: httpnbsp; effective for crack control
ข้อเสีย: httpnbsp; เป็นไปไม่ได้ที่จะวางรูปตัว U และปิดด้วยผ้าใยแก้วแบบทางเดียว

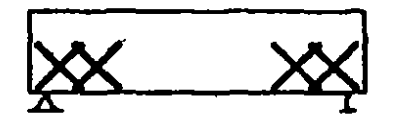

3 1-2 องศา (45 องศา และ 135 องศา): ทิศไฟเบอร์คือ 45 องศา และ 135 องศา กับแกนขององค์ประกอบ.
ข้อ ดี: การ ตัด ขน แกะ; มี ประสิทธิภาพ มาก ที่ สุด สําหรับ การ ควบคุม รอยแตก, มี ประสิทธิภาพ ต่อ แรง ตัด ขน ทั้ง สอง ทิศ
ข้อเสีย: การบริโภคไฟเบอร์แมกซ์
กลไกการเสริมสร้างแผ่น CFRP

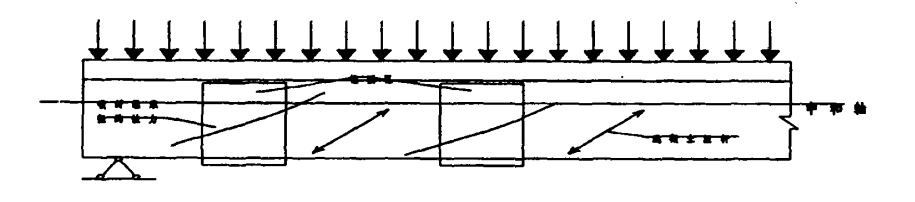

ดัง แสดง ไว้ ใน รูป เลข 1 กลไก การ ใช้ แผ่น ซี เอฟ อาร์ พี เพื่อ เสริม ความ แข็ง แรง ของ คาน สําหรับ การ ต้านทาน แรง ตัด ขน ส่วน ใหญ่ มี จุด ต่อ ไป นี้:
1 แผ่น CFRP ทําหน้าที่เป็นตัวกระตุ้นเพิ่มเติม, มีแรงเยื้อง
2 คอนกรีตระหว่างรอยแตกตามแนวทแยง เป็นแท่งไททแยงมุม
3 แผ่น CFRP ยึดอยู่ในพื้นที่การบีบอัดเหนือแกนกลาง หรือห่วงที่ปิดอยู่ก่อตัวขึ้นโดยการสมอเรือเพิ่มเติม ซึ่งสามารถต้านทานการตัดขนได้
การเสริมสร้างแผ่น CFRP พื้นฐาน
ทิศทางของไฟเบอร์ของแผ่น CFRP ควรตั้งฉากกับ ทิศแกนขององค์ประกอบ รูปวางปิดควรชอบมากกว่า, และวางรูปตัว u ควรแทนตัวคาน เมื่อเรียงแผ่น CDFRP เป็นแถบ, ช่องว่างของตาข่าย ไม่ควรมากกว่า 07 คูณระยะการกระดอนสูงสุด, และจํานวนแถบควรเป็น 1 ชั้น. ความสูงคงที่ของรูปรูปตัว u และด้านยึด ควรเป็นความสูงของส่วนองค์ประกอบ
