อะไรคือสิ่งที่แผ่นโพลิเมอร์เสริมคาร์บอนไฟเบอร์ (cfrp)เสริมแรงไหม?

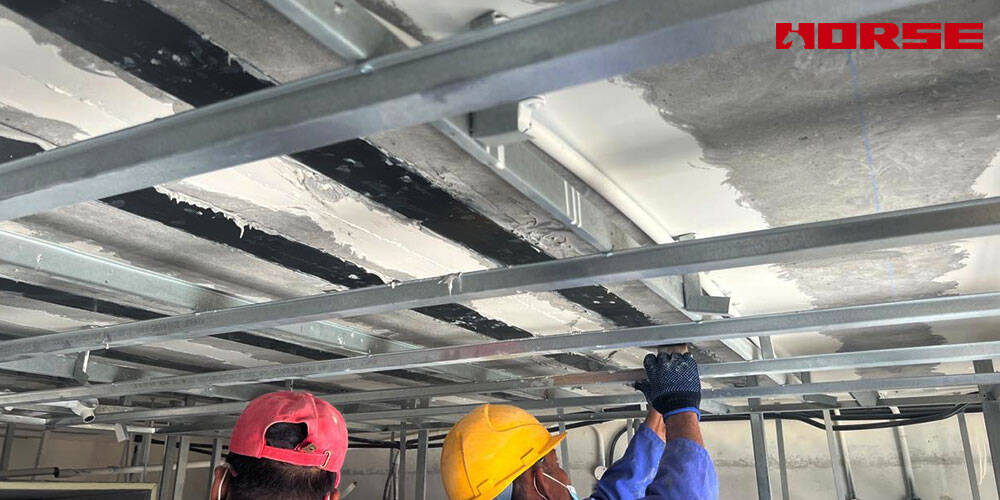

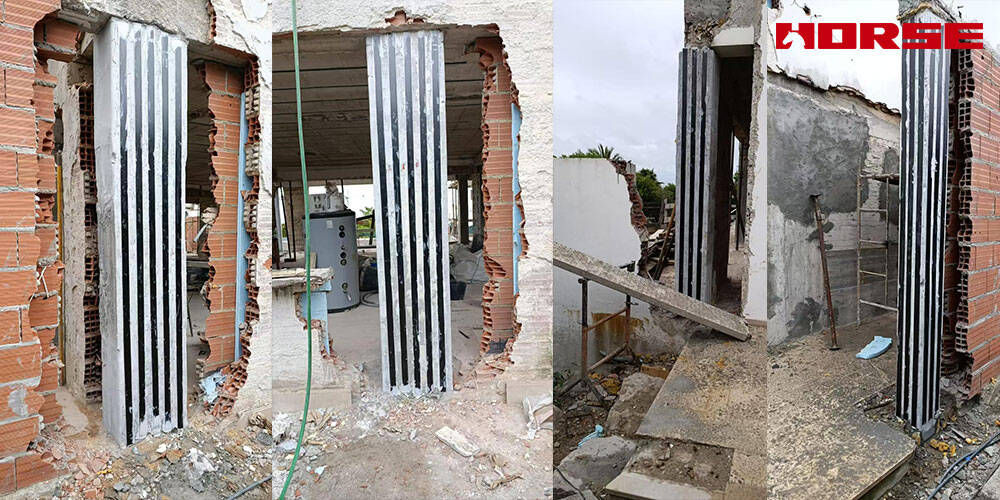

การเสริมแรงแผ่นคาร์บอนไฟเบอร์เป็นเทคนิคที่ใช้กันอย่างแพร่หลายในด้านการเสริมสร้างโครงสร้าง โดดเด่นด้วยความแข็งแรงสูงธรรมชาติที่มีน้ำหนักเบาความต้านทานการกัดกร่อนและความสะดวกในการติดตั้งมันถูกนำมาใช้อย่างกว้างขวางในการเสริมแรงและการปรับปรุงโครงสร้างคอนกรีต-รวมทั้งแผ่นพื้นคานผนัง, และสะพานเชื่อม เมื่อเทียบกับวิธีการแบบดั้งเดิมเช่นการเสริมแรงแผ่นเหล็กหรือการขยายส่วนการเสริมแรงแผ่นคาร์บอนไฟเบอร์ช่วยลดความจำเป็นในการบิ่นของพื้นผิวที่กว้างขวางมีวงจรการก่อสร้างที่สั้นลงและไม่เพิ่มภาระที่ตายแล้วของอาคารดังนั้นจึงกลายเป็นทางออกหลักสำหรับการปรับปรุงโครงสร้างอายุ, การอัพเกรดกำลังการผลิตไฟฟ้าและการซ่อมแซมรอยแตก

ข้อควรพิจารณาที่สำคัญสำหรับการเตรียมพื้นผิวคอนกรีต

1.การประเมินความแข็งแรงของพื้นผิว

ความแข็งแรงของพื้นผิวคอนกรีตที่แผ่นคาร์บอนถูกผูกมัดต้องไม่ตกอยู่ต่ำกว่าเกรด C25. หากคอนกรีตมีการขัดการคลายหรือความแข็งแรงไม่เพียงพอแผ่นคาร์บอนไม่สามารถยึดติดได้โดยตรง ความล้มเหลวในการทำเช่นนั้นมีความเสี่ยงสูงที่จะเกิดการหลุดลอกอย่างสมบูรณ์

2.พื้นผิวบดและทำความสะอาด

ก่อนการก่อสร้างพื้นผิวคอนกรีตจะต้องถูกบดลงเพื่อขจัดคราบสกปรกคราบน้ำมันฝุ่นชั้นลอกและ aggregates หลวมจึงเปิดเผยพื้นผิวคอนกรีตที่เป็นของแข็งระดับ พื้นที่ที่มีการปนเปื้อนน้ำมันรุนแรงต้องทำความสะอาดด้วยตัวทำละลายเพื่อให้แน่ใจว่าพื้นผิวปราศจากสิ่งสกปรกและสารปนเปื้อน เมื่อทำการเจียรเสร็จแล้วควรใช้เครื่องเป่าแรงดันสูงเพื่อขจัดฝุ่นเพื่อให้แน่ใจว่าพื้นผิวยังคงแห้งและสะอาดอยู่

3.การรักษารอยแตกและข้อบกพร่อง

หากมีรอยแตกของโครงสร้างอยู่บนพื้นผิวของคานหรือแผ่นรองพื้นจะต้องทำการฉีดและปิดผนึกก่อน ควรปิดผนึกรอยแตกละเอียดโดยใช้สารเคลือบหลุมร่องฟันบนพื้นผิวในขณะที่รอยแตกกว้างกว่า0.2มม. ต้องฉีดด้วยกาวฉีดแรงดันต่ำ การก่อสร้างพันธะแผ่นคาร์บอนอาจดำเนินการได้หลังจากการซ่อมแซมรอยแตกได้รับการรักษาและมีเสถียรภาพเท่านั้น ควรซ่อมแซมและปรับระดับระยะห่างของพื้นผิวโดยใช้กาวปรับระดับ

4.ลบมุมมุมภายในและภายนอก

มุมภายในและภายนอกมุมขวาทั้งหมดของโครงสร้างคอนกรีตต้องถูกกราวด์เป็นลบมุมมนที่มีรัศมีไม่น้อยกว่า20มม. ตำแหน่งมุมฉากมีแนวโน้มที่จะเกิดความเข้มข้นของความเครียดการยึดแผ่นคาร์บอนโดยตรงกับมุมดังกล่าวอาจทำให้เกิดความเสียหายหรือการแตกร้าวของแผ่น นี่เป็นรายละเอียดที่สำคัญในขั้นตอนการก่อสร้างที่มักถูกมองข้ามไปเอง

กระบวนการก่อสร้างพันธะและการพิจารณาที่สำคัญ

1.ประเด็นสำคัญสำหรับการใช้ไพรเมอร์

เมื่อเสร็จสิ้นการเตรียมพื้นผิวให้ใช้กาวไพรเมอร์อย่างสม่ำเสมอ ชั้นกาวต้องมีความหนาสม่ำเสมอปราศจากจุดที่พลาดและไม่มีการหย่อนคล้อยใดๆ หน้าที่หลักของไพรเมอร์คือการเจาะพื้นผิวคอนกรีตและเพิ่มความแข็งแรงในการยึดติด ดำเนินการในขั้นตอนต่อไปหลังจากที่ไพรเมอร์ได้กลายเป็นพื้นผิวแห้งและไม่เหนียวเพื่อสัมผัส; โปรแกรมโดยตรงกว่าไพรเมอร์เปียกเป็นสิ่งต้องห้ามอย่างเคร่งครัด

2.ข้อกำหนดสำหรับการใช้กาวบนแผ่น

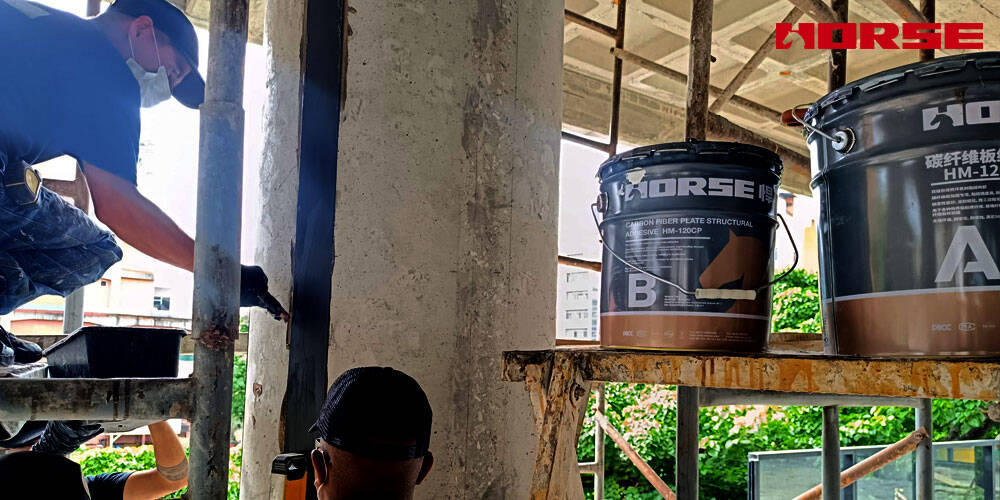

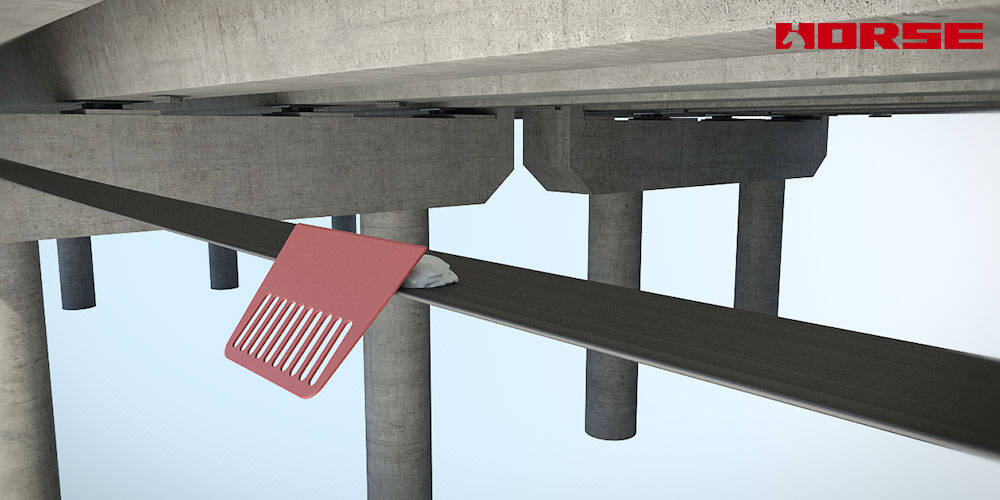

ใช้กาวยึดอีพ็อกซี่อย่างสม่ำเสมอกับพื้นผิวพันธะของแผ่นคาร์บอนไฟเบอร์ ควบคุมความหนาของชั้นกาวอย่างระมัดระวังเพื่อให้แน่ใจว่าครอบคลุมเต็มรูปแบบปราศจากการไม่ต่อเนื่องหรือช่องว่าง การประยุกต์ใช้กาวที่ไม่สม่ำเสมอสามารถนำไปสู่การก่อตัวของฟองอากาศและช่องว่างได้อย่างง่ายดายซึ่งจะช่วยลดความสามารถในการรับน้ำหนักของพันธะ

3.พันธะแผ่นคาร์บอนและการกำจัดอากาศ

จัดตำแหน่งและยึดแผ่นคาร์บอนไฟเบอร์ด้วยความแม่นยำ เมื่อผูกมัดแล้วให้ใช้ลูกกลิ้งพิเศษเพื่อม้วนแผ่นซ้ำๆในทิศทางเดียวเพื่อขับไล่อากาศที่ติดอยู่อย่างทั่วถึงเพื่อให้มั่นใจได้ว่าการสัมผัสที่ใกล้ชิดระหว่างแผ่นคาร์บอนและพื้นผิวคอนกรีต ในระหว่างขั้นตอนการติดตั้งให้หลีกเลี่ยงการเปลี่ยนแผ่นคาร์บอนซ้ำๆอย่างเคร่งครัดเนื่องจากอาจทำให้เกิดการเคลื่อนที่ของกาวและส่งผลให้เกิดฟองอากาศ interlayer

4.ข้อกำหนดการยึดและทับซ้อนกัน

ความยาวที่ทับซ้อนกันและความยาวของการยึดสำหรับแผ่นคาร์บอนจะต้องดำเนินการอย่างเคร่งครัดตามภาพวาดการออกแบบโครงสร้างการลดขนาดการยึดโดยพลการเป็นสิ่งต้องห้ามอย่างเคร่งครัด สำหรับการเสริมแรงของคานและแผ่นพื้นที่มีช่วงขนาดใหญ่ต้องติดตั้งแถบยึดเพิ่มเติมที่ปลายเพื่อป้องกันการยกขอบหรือการยึดเกาะภายใต้ภาระโครงสร้าง เมื่อจัดแผ่นคาร์บอนหลายแผ่นอย่างเคร่งครัดควบคุมระยะห่างระหว่างแผ่นบรรจุหนาแน่นโดยพลการหรือการติดตั้ง misaligned เป็นสิ่งต้องห้ามอย่างเคร่งครัด

ข้อควรพิจารณาที่สำคัญสำหรับสภาพแวดล้อมการก่อสร้างและการควบคุมอุณหภูมิ

ระบบเสริมแรงคาร์บอนไฟเบอร์ใช้กลไกการบ่มแบบอีพ็อกซี่และกำหนดข้อกำหนดที่เข้มงวดเกี่ยวกับสภาพแวดล้อมการก่อสร้าง ต้องรักษาอุณหภูมิแวดล้อมระหว่างการก่อสร้างให้อยู่ในช่วง5 °C ถึง35 °C หากอุณหภูมิลดลงต่ำกว่า5 °C กระบวนการบ่มอีพ็อกซี่ช้าลงอย่างมีนัยสำคัญ conversely, การสัมผัสกับอุณหภูมิสูงหรือแสงแดดโดยตรงสามารถนำไปสู่ผิวก่อนวัยอันควรของกาวและการบ่มภายในไม่สมบูรณ์ การก่อสร้างแบบเปิดโล่งเป็นสิ่งต้องห้ามอย่างเคร่งครัดในช่วงที่ฝนตกความชื้นสูงหรือสภาพอากาศที่มีลมแรงและมีฝุ่น นอกจากนี้พื้นผิวของพื้นผิวต้องปราศจากคราบน้ำหรือน้ำยืนเนื่องจากสภาพแวดล้อมที่ชื้นจะส่งผลกระทบต่อความแข็งแรงของพันธะอย่างรุนแรง

นอกจากนี้ห้ามใช้เปลวไฟและความร้อนที่อุณหภูมิสูงในสถานที่ก่อสร้างอย่างเคร่งครัด เนื่องจากกาวอีพ็อกซี่โครงสร้างเป็นวัสดุไวไฟการสัมผัสกับอุณหภูมิสูงไม่เพียงแต่ก่อให้เกิดอันตรายด้านความปลอดภัยแต่ยังลดคุณสมบัติทางกลของกาว

ประเด็นสำคัญสำหรับการบ่มการบำรุงรักษาและการป้องกันการเสริมแรงหลัง

1.ระยะเวลาการบ่ม

ภายใต้อุณหภูมิแวดล้อมปกติ25 °C ระยะเวลาการบ่มสำหรับการเสริมแรงแผ่นคาร์บอนต้องไม่น้อยกว่า7วัน ในช่วงระยะเวลาการบ่มผลกระทบการสั่นสะเทือนและการจราจรเท้าเป็นสิ่งต้องห้าม; นอกจากนี้, การใช้โหลดโครงสร้างก่อนเวลาอันควรเป็นสิ่งต้องห้ามอย่างเคร่งครัดเพื่อป้องกันความล้มเหลวของกาว-ซึ่งอาจส่งผลให้แผ่นคลายหรือ delamination-ก่อนที่กาวจะหายอย่างเต็มที่ ในสภาพอากาศที่มีอุณหภูมิต่ำระยะเวลาการบ่มจะต้องขยายออกไป

2.การรักษาพื้นผิวป้องกัน

แผ่นคาร์บอนไฟเบอร์ไวต่อรังสีอัลตราไวโอเลต (UV) และเปลวไฟเปิดดังนั้นจึงต้องไม่ทิ้งไว้เป็นเวลานานหลังจากการเสริมแรงเสร็จสิ้น เคลือบพื้นผิวป้องกัน-เช่นปูนทนไฟ, ชั้นป้องกันการกัดกร่อน, หรือพลาสเตอร์ตกแต่ง-ต้องนำไปใช้กับพื้นผิวเพื่อป้องกันการย่อยสลายที่เกิดจากการสัมผัสกับรังสียูวีและความเสียหายที่เกิดจากผลกระทบภายนอกหรือรอยถลอก

3.ข้อจำกัดในการใช้งานหลังการเสริมแรง

สำหรับลำแสงเสริมและส่วนประกอบแผ่นเจาะเซาะร่องหรือสกัดภายในพื้นที่เสริมเป็นสิ่งต้องห้ามอย่างเคร่งครัด การกระทำดังกล่าวอาจทำให้ความสมบูรณ์ของการรับน้ำหนักของระบบคาร์บอนไฟเบอร์ส่งผลให้เกิดอันตรายจากความปลอดภัยของโครงสร้างที่อาจเกิดขึ้น

สรุปความเข้าใจผิดทั่วไปในการเสริมแรงแผ่นคาร์บอนไฟเบอร์

-Misconception 1: ใช้แผ่นโดยตรงโดยไม่ต้องบดพื้นผิวหรือเอาฝุ่น; นี้ทำให้มันสูงมีแนวโน้มที่จะ delamination และกาวความล้มเหลวในภายหลัง

-Misconception 2: ใช้กาวทดแทนแทนเรซินอีพ็อกซี่โครงสร้างที่ระบุ

-Misconception 3: ล้มเหลวในการลบมุมมุมภายในและภายนอก

-Misconception 4: การใช้กาวไม่สม่ำเสมอหรือล้มเหลวในการขับอากาศอย่างถูกต้องส่งผลให้ช่องว่างภายในที่สำคัญ

-Misconception 5: การใช้โหลดโครงสร้างก่อนที่ระยะเวลาการบ่มจะเสร็จสมบูรณ์ป้องกันการเสริมแรงจากการบรรลุความแข็งแรงของการออกแบบที่จำเป็น

-Misconception 6: การเลือกแผ่นคาร์บอนไฟเบอร์ที่มีต้นทุนต่ำและไม่ได้มาตรฐานความต้านทานแรงดึงไม่เพียงพอสร้างอันตรายจากความปลอดภัยที่สำคัญ

สรุปเกณฑ์การยอมรับ

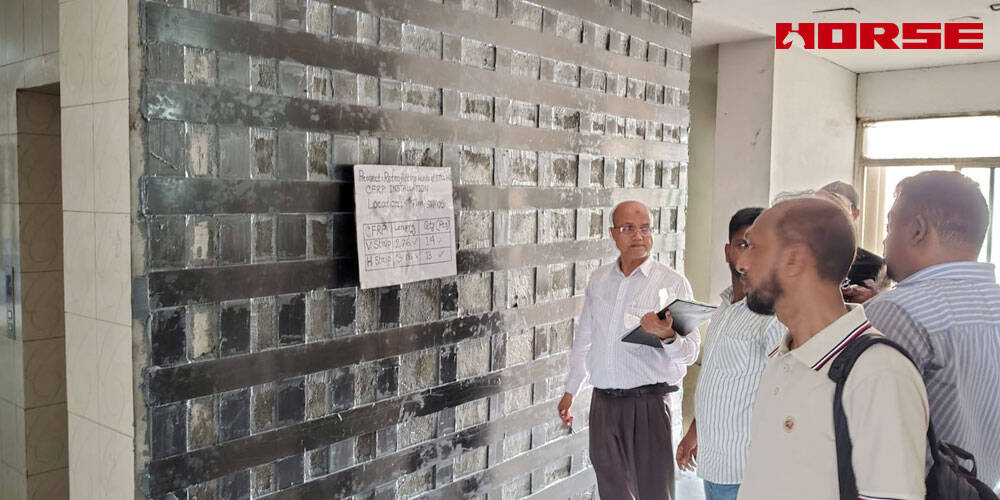

การยอมรับอย่างเป็นทางการของโครงการเสริมแรงแผ่นคาร์บอนไฟเบอร์ต้องเป็นไปตามเกณฑ์ต่อไปนี้: การวางตำแหน่งระยะห่างและความยาวของแผ่นคาร์บอนยึดต้องเป็นไปตามข้อกำหนดที่ระบุไว้ในภาพวาดการออกแบบอย่างเคร่งครัดพื้นผิวต้องปราศจากช่องว่างขอบการดัดผมและการเคลือบผิวชั้นกาวต้องสม่ำเสมอ เต็มรูปแบบและปราศจากฟองอากาศที่มองเห็นได้และชั้นป้องกันบนพื้นผิวจะต้องยังคงเหมือนเดิมเพื่อให้มั่นใจถึงความมั่นคงของโครงสร้างขององค์ประกอบเสริม ขอบเขตของ voided พื้นที่จะต้องควบคุมอย่างเคร่งครัด; ส่วนใดๆเกินขีดจำกัดที่อนุญาตจะต้องถูกลบออกและ re-Bonded เพื่อรับประกันว่าคุณภาพของการเสริมแรงตรงตามมาตรฐานที่จำเป็นทั้งหมด
