การซ่อมแซมโครงสร้างหลังอัคคีภัย
เหตุใดโครงสร้างที่เสียหายจากอัคคีภัยจึงไม่ค่อยจำเป็นต้องรื้อถอนทั้งหมด
คอนกรีตไม่ติดไฟ แต่ไม่ได้หมายความว่าจะรอดจากอัคคีภัยโดยไม่เสียหาย เมื่อโครงสร้างคอนกรีตเสริมเหล็กสัมผัสกับอุณหภูมิสูง เมทริกซ์คอนกรีตจะเกิดการคายน้ำ การแตกร้าวจากความร้อน และการเสื่อมสภาพของโครงสร้างจุลภาค เหล็กเสริมจะสูญเสียกำลังครากและความแข็งเกร็งเมื่ออุณหภูมิเกิน 500 °C การหลุดร่อน การขยายตัวของรอยร้าว และการเสื่อมของแรงยึดเหนี่ยวระหว่างคอนกรีตกับเหล็กเสริม ยิ่งทำให้ความสามารถในการรับน้ำหนักลดลง
อย่างไรก็ตาม การวิบัติทั้งหมดเนื่องจากอัคคีภัยเกิดขึ้นได้ยาก การนำความร้อนต่ำของคอนกรีตทำให้แกนกลางมักคงอยู่ในอุณหภูมิที่ต่ำกว่าพื้นผิวที่สัมผัสไฟมาก การตรวจสอบหลังอัคคีภัยแสดงให้เห็นอย่างสม่ำเสมอว่าโครงสร้างที่เสียหายจากอัคคีภัยสามารถซ่อมแซมและฟื้นฟูกลับสู่กำลังตามที่ออกแบบไว้ได้ — ตราบใดที่การประเมินมีความละเอียดถี่ถ้วนและวิธีการซ่อมแซมมีความเหมาะสม
สำหรับทุกคน คำถามที่แท้จริงไม่เคยใช่ "เราควรทุบทิ้งหรือไม่?" แต่เป็น "เราจะประเมินสิ่งที่กอบกู้ได้อย่างไร และระบบซ่อมแซมใดให้สมรรถนะโครงสร้างที่ดีที่สุด?"
ทำความเข้าใจความเสียหายของคอนกรีตจากอัคคีภัย: เกิดอะไรขึ้นที่อุณหภูมิต่าง ๆ
| ช่วงอุณหภูมิ | ผลกระทบต่อคอนกรีต |
|---|---|
| ต่ำกว่า 300 °C | สูญเสียกำลังน้อยมาก; อาจเพิ่มขึ้นเล็กน้อยเนื่องจากการไฮเดรชันต่อเนื่อง เริ่มเกิดรอยร้าวขนาดจุลภาค |
| 300–400 °C | เจล C-S-H เริ่มสลายตัว กำลังรับแรงอัดเริ่มลดลงอย่างเห็นได้ชัด เกิดการเปลี่ยนสีชมพู-แดงบนพื้นผิว |
| 400–600 °C | กำลังลดลงอย่างมีนัยสำคัญ (สูญเสียถึง 50–70%) การขยายตัวของมวลรวมทำให้เกิดรอยร้าวภายใน การหดตัวของเพสต์ซีเมนต์ทำให้รอยร้าวกว้างขึ้น พื้นผิวเปลี่ยนเป็นสีเทาอมน้ำตาล |
| 600–800 °C | เสื่อมสภาพอย่างรุนแรง กำลังคงเหลือลดลงเหลือ 30% หรือน้อยกว่า เกิดการหลุดร่อนอย่างกว้างขวาง มวลรวมโผล่ และแรงยึดเหนี่ยวเหล็กเสริมวิบัติ |
| สูงกว่า 800 °C | สูญเสียกำลังรับแรงอัดเกือบทั้งหมด องค์ประกอบโครงสร้างอาจต้องเปลี่ยนใหม่ทั้งหมด |
สิ่งที่สำคัญในทางปฏิบัติคือความเสียหายมักไม่สม่ำเสมอ — จุดต่อคาน-เสา ด้านล่างของพื้น และมุมเสา มักได้รับความเสียหายรุนแรงที่สุดเนื่องจากสัมผัสความร้อนสูงกว่าและการรวมตัวของความเค้นเชิงเรขาคณิต
การประเมินโครงสร้างหลังอัคคีภัย: ก่อนเริ่มการซ่อมแซมใด ๆ
ไม่มีข้อกำหนดการซ่อมแซมใดที่ใช้ได้หากปราศจากการประเมินความเสียหายที่เชื่อถือได้ กระบวนการประเมินควรใช้แนวทางที่เป็นระบบและหลายวิธี
1). การตรวจด้วยสายตาและการแบ่งเขตความเสียหาย
2). การทดสอบแบบไม่ทำลาย (ndt)
3). การเก็บตัวอย่างแกนและการตรวจสอบในห้องปฏิบัติการ
วิธีการซ่อมแซมและเสริมกำลังสำหรับโครงสร้างที่เสียหายจากอัคคีภัย
เมื่อทำแผนที่และวัดปริมาณความเสียหายแล้ว กลยุทธ์การซ่อมแซมควรตอบวัตถุประสงค์สองประการ: ฟื้นฟูหน้าตัดที่สูญเสียไป และฟื้นฟูหรือเพิ่มขีดความสามารถทางโครงสร้าง
การฟื้นฟูหน้าตัดคอนกรีต
สำหรับองค์ประกอบที่มีคอนกรีตหุ้มหลุด ขั้นตอนแรกคือการกำจัดวัสดุที่เสื่อมสภาพออกจนถึงคอนกรีตที่สมบูรณ์ จากนั้นตามด้วย:
สารยึดเกาะหรือการเคลือบอีพอกซีบนเหล็กเสริมที่โผล่
การซ่อมแซมแบบปะด้วยมอร์ตาร์ดัดแปลงพอลิเมอร์หรือมอร์ตาร์ชดเชยการหดตัว
การเข้าแบบหล่อและการหล่อสำหรับการฟื้นฟูหน้าตัดขนาดใหญ่
วิธีนี้ฟื้นฟูรูปทรงเดิม แต่ไม่ได้ฟื้นฟูกำลังรับน้ำหนักตามที่ออกแบบไว้เสมอ — ต้องอาศัยการเสริมกำลังโครงสร้าง

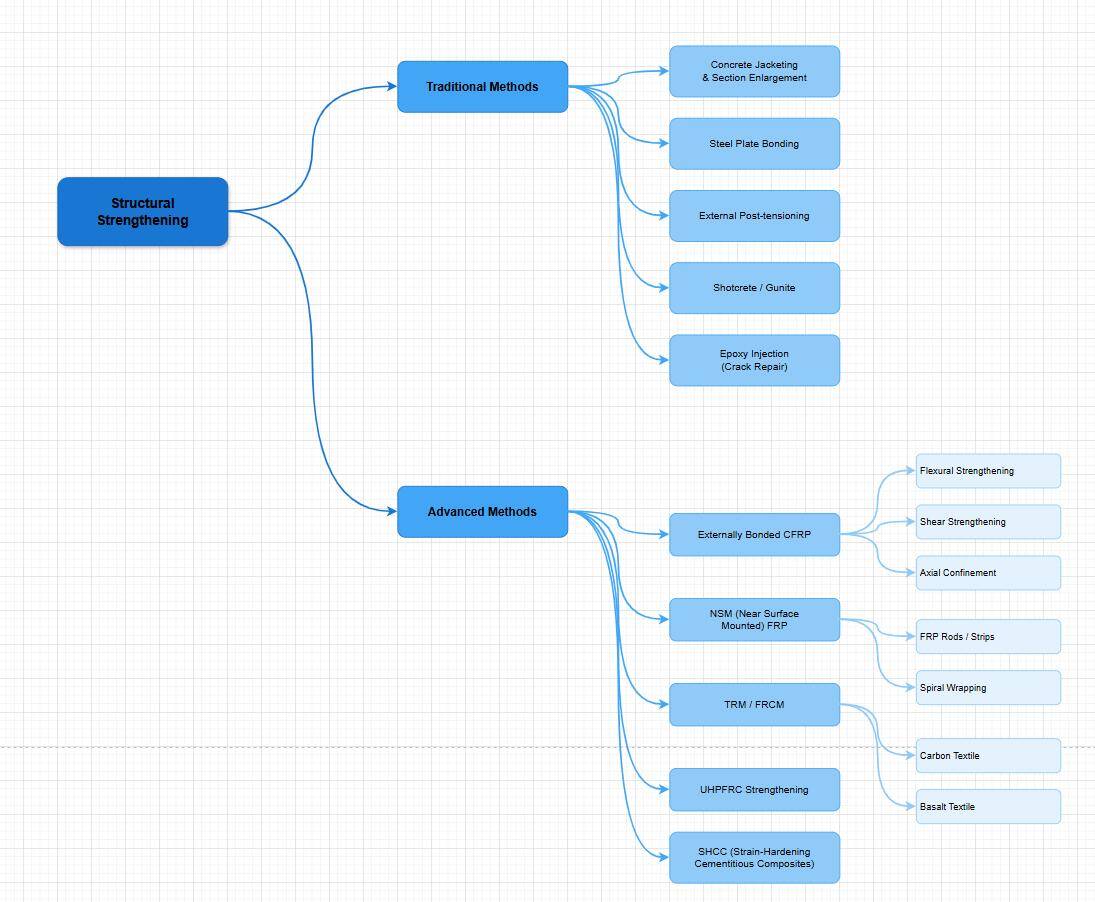

วิธีการเสริมกำลังแบบดั้งเดิม: การห่อหุ้มด้วยคอนกรีต; การติดแผ่นเหล็ก; การอัดแรงหลัง (post-tensioning)
วิธีการเสริมกำลังขั้นสูง: ระบบพอลิเมอร์เสริมเส้นใย (FRP)
FRP--ข้อได้เปรียบทางเทคนิค:
ผ้าและแผ่นลามิเนต CFRP ให้กำลังรับแรงดึงสูง (มักเกิน 3,000 MPa) โดยน้ำหนักเพิ่มขึ้นเล็กน้อยจนแทบไม่มีผล
การติด CFRP ภายนอกฟื้นฟูขีดความสามารถด้านการดัด แรงเฉือน และแรงตามแนวแกน โดยไม่เพิ่มน้ำหนักบรรทุกคงที่
การห่อรัดด้วย CFRP ช่วยเพิ่มความเหนียวและความสามารถในการเปลี่ยนรูปของเสาที่เสียหายจากอัคคีภัยอย่างมีนัยสำคัญ — งานวิจัยแสดงการเพิ่มขึ้นของขีดความสามารถรับน้ำหนัก 38–78% ขึ้นอยู่กับความรุนแรงของความเสียหายและการจัดวางการห่อรัด
ระบบ CFRP ช่วยเชื่อมและหยุดรอยร้าวขนาดจุลภาคที่เกิดจากอัคคีภัยได้อย่างมีประสิทธิผล ฟื้นฟูความต่อเนื่องของโครงสร้าง
ข้อควรพิจารณาสำหรับการซ่อมแซม CFRP หลังอัคคีภัย
สภาวะน้ำหนักบรรทุกระหว่างการซ่อมแซม
โครงสร้างที่เสียหายจากอัคคีภัยอาจยังคงรับน้ำหนักบางส่วนอยู่ แตกต่างจากการติดแผ่นเหล็กหรือการห่อหุ้มด้วยคอนกรีต การเสริมกำลังด้วย CFRP สามารถติดตั้งได้โดยใช้การค้ำยันน้อยที่สุด เนื่องจากผ้าที่มีน้ำหนักเบาเพิ่มน้ำหนักบรรทุกคงที่เพียงเล็กน้อยจนแทบไม่มีผล นี่เป็นข้อได้เปรียบที่สำคัญเมื่ออาคารต้องคงการเข้าถึงได้ หรือเมื่อการรื้อถอนองค์ประกอบข้างเคียงไม่สามารถทำได้
ข้อจำกัดด้านอุณหภูมิของ CFRP
เรซิน CFRP มีอุณหภูมิการเปลี่ยนสถานะคล้ายแก้ว (Tg) โดยทั่วไปอยู่ในช่วง 65–85 °C แม้ว่าจะเพียงพอสำหรับสภาวะการใช้งานปกติ แต่ระบบ CFRP ที่ใช้ในสภาพแวดล้อมที่เสี่ยงต่ออัคคีภัยต้องได้รับการป้องกันด้วยสารเคลือบทนไฟ สารเคลือบแบบพองตัว (intumescent) จะขยายตัวเมื่อได้รับความร้อนเพื่อสร้างชั้นถ่านหุ้มฉนวน ขณะที่สารเคลือบซีเมนต์ให้แผงกั้นความร้อนทางกายภาพ ตัวระบบ CFRP เองไม่ใช่ภัยจากอัคคีภัย — เพียงแต่ต้องมีการป้องกันอัคคีภัยเชิงรับ (PFP) เพื่อรักษาส่วนร่วมทางโครงสร้างในเหตุอัคคีภัยในอนาคต
การควบคุมคุณภาพและการตรวจสอบ
การตรวจสอบหลังการติดตั้งการเสริมกำลังด้วย CFRP ควรประกอบด้วย:
การตรวจสอบด้วยสายตาว่าเส้นใยเปียกเรซินอย่างสมบูรณ์และไม่มีช่องว่างหรือจุดแห้ง
การทดสอบการยึดติดแบบดึงหลุด (pull-off) เพื่อยืนยันกำลังการยึดติดกับพื้นผิวคอนกรีต
การบันทึกทิศทางการวางชั้น ความยาวการทับซ้อน และจำนวนชั้น
สำหรับองค์ประกอบโครงสร้างที่สำคัญ การตรวจสอบโดยบุคคลที่สามระหว่างและหลังการติดตั้งช่วยสร้างความเชื่อมั่นว่าการซ่อมแซมเป็นไปตามเจตนารมณ์การออกแบบทางวิศวกรรม
คุณสามารถหาได้ทุกสิ่งที่คุณต้องการที่นี่ ไว้วางใจและลองใช้ผลิตภัณฑ์เหล่านี้ คุณจะพบความแตกต่างอย่างมากหลังจากนั้น
ภาษา: Thai
