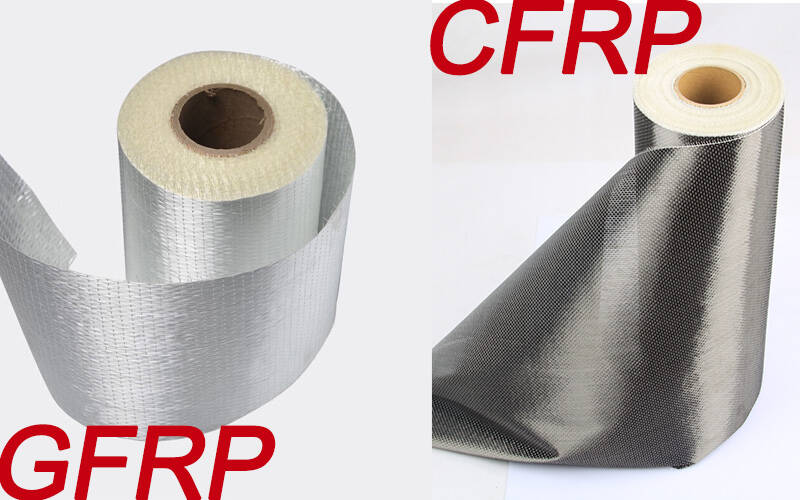

เมื่อต้องกำหนดระบบพอลิเมอร์เสริมเส้นใย (FRP) สำหรับการเสริมกำลังคอนกรีต เหล็ก หรือผนังก่ออิฐ ทางเลือกที่พบมากที่สุดสองแบบคือ พอลิเมอร์เสริมเส้นใยแก้ว (GFRP) และพอลิเมอร์เสริมเส้นใยคาร์บอน (CFRP) ทั้งสองให้ความต้านทานการกัดกร่อน อัตราส่วนความแข็งแรงต่อน้ำหนักที่สูง และติดตั้งได้เร็วกว่าการติดแผ่นเหล็กแบบดั้งเดิมหรือการเพิ่มขนาดหน้าตัด แต่ช่วงประสิทธิภาพ โครงสร้างต้นทุน และขอบเขตการใช้งานที่เหมาะสมแตกต่างกันอย่างมีนัยสำคัญ

คู่มือนี้ให้การเปรียบเทียบทางวิศวกรรมอย่างละเอียด เพื่อช่วยให้คุณเลือกระบบ FRP ที่เหมาะสมสำหรับโครงการเสริมกำลังครั้งต่อไป

องค์ประกอบของวัสดุ

ทั้ง GFRP และ CFRP เป็นวัสดุคอมโพสิตที่ประกอบด้วยเส้นใยเสริมแรงฝังอยู่ในเมทริกซ์พอลิเมอร์ (โดยทั่วไปคือเรซินอีพอกซี ไวนิลเอสเทอร์ หรือพอลิเอสเทอร์) ความแตกต่างสำคัญอยู่ที่ชนิดของเส้นใย

GFRP ใช้เส้นใยแก้วที่ผลิตโดยการหลอมทรายซิลิกาและแร่ธาตุอื่น ๆ แล้วดึงเป็นเส้นใยละเอียด อีกลาสเป็นมาตรฐานอุตสาหกรรมสำหรับงานทั่วไป ส่วนเอสกลาสให้ความแข็งแรงดึงสูงกว่า大约 33% สำหรับงานที่ต้องการมากกว่า จะระบุใช้แก้วทนด่าง (AR) ที่มีเซอร์โคเนีย 16–20% เมื่อคาดว่าจะสัมผัสกับคอนกรีตโดยตรง เพื่อป้องกันการเสื่อมสภาพจากด่างตลอดอายุการใช้งาน

เส้นใย CFRP ผลิตจากพอลิอะคริโลไนไทรล์ (PAN) หรือพรีเคอร์เซอร์ชนิดพิทช์ ซึ่งผ่านการทำให้เสถียร การคาร์บอไนเซชันที่อุณหภูมิ 1,000–3,000 °C และการปรับสภาพพื้นผิว ผลลัพธ์คือเส้นใยที่มีความแข็งแกร่งและความแข็งแรงสูงเป็นพิเศษ แต่มีความสามารถในการยืดตัวจำกัด

คุณสมบัติทางกล

การเปรียบเทียบต่อไปนี้สรุปพารามิเตอร์ทางกลหลักของระบบ FRP ที่ติดภายนอกซึ่งใช้ในการเสริมกำลังโครงสร้าง ช่วงข้อมูลสะท้อนค่าทั่วไปจากงานวิจัยที่เผยแพร่และเอกสารข้อมูลทางเทคนิคของผู้ผลิต

--ความแข็งแรง: CFRP ให้ความแข็งแรงดึงเป็น 2–4 เท่าของ GFRP และ 5–8 เท่าของเหล็กโครงสร้าง จึงทำให้ CFRP เป็นตัวเลือกเริ่มต้นเมื่อต้องการเพิ่มความสามารถรับน้ำหนักสูงสุดโดยเพิ่มความหนาของวัสดุน้อยที่สุด

--ความแข็งแกร่ง: มอดุลัสความยืดหยุ่นของ CFRP เทียบเคียงได้กับเหล็ก หมายความว่าควบคุมการแอ่นตัวและรอยร้าวในชิ้นส่วนรับแรงดัดได้อย่างมีประสิทธิผล ส่วน GFRP มีความแข็งแกร่งต่ำกว่าอย่างชัดเจน ดังนั้นแม้จะเพิ่มความแข็งแรงได้ แต่ช่วยปรับปรุงสภาพการใช้งาน (การควบคุมการแอ่นตัว) ได้น้อยกว่า

--ความเหนียว: GFRP มีความเครียดสูงสุดที่สูงกว่า (ถึง 3.0%) ทำให้ดูดซับพลังงานได้ดีขึ้นภายใต้แรงกระทำแบบวัฏจักรหรือพลวัต ซึ่งเป็นประโยชน์ในการเสริมกำลังต้านทานแผ่นดินไหวที่ความสามารถในการเสียรูปหลังจุดสูงสุดมีความสำคัญ

--น้ำหนัก: ทั้งสองเบากว่าเหล็กอย่างมาก โดย CFRP เบาที่สุด ซึ่งช่วยให้เคลื่อนย้ายได้ง่ายบนโครงสร้างสูงและงานเหนือศีรษะ

ประสิทธิภาพการเสริมกำลังแยกตามการใช้งาน

1 การเสริมกำลังดัดของคานและแผ่นพื้น

เมื่อติดกับผิวรับแรงดึงของคานหรือแผ่นพื้นคอนกรีต FRP จะทำหน้าที่เป็นเหล็กเสริมรับแรงดึงภายนอก

สำหรับโครงสร้างที่ต้องการเพิ่มความสามารถรับแรงดัดอย่างมีนัยสำคัญ เช่น สะพานที่รับน้ำหนักจราจรหนักขึ้น หรืออาคารที่เปลี่ยนการใช้งานเป็นแบบรับน้ำหนักมากขึ้น โดยทั่วไป CFRP จะเป็นระบบที่นิยมเลือกใช้ ส่วน GFRP อาจเพียงพอสำหรับการปรับปรุงในระดับปานกลาง (เช่น การเพิ่มวัสดุปูพื้นหรือน้ำหนักอุปกรณ์เบา) ซึ่งการแอ่นตัวไม่ใช่ประเด็นการออกแบบที่ชี้ขาด

2 การเสริมกำลังรับแรงเฉือน

การพันแบบตัวยูหรือพัน FRP รอบคานทั้งหมดให้เหล็กเสริมรับแรงเฉือนเทียบเท่ากับปลอกเหล็ก

CFRP ให้ความสามารถรับแรงเฉือนต่อชั้นสูงกว่า เนื่องจากความแข็งแรงดึงที่สูงกว่า การปรับปรุงทั่วไปอยู่ในช่วง 30–60%

GFRP ให้การปรับปรุงแรงเฉือน 20–40% และได้ประโยชน์จากความสามารถในการยืดตัวที่สูงกว่า

3 การพันรัดเสา (การเสริมกำลังรับแรงตามแนวแกน)

การพันเสาด้วย FRP สร้างการรัดตัวด้านข้าง เพิ่มทั้งความสามารถรับน้ำหนักตามแนวแกนและความเหนียว

4 โครงสร้างก่ออิฐและอาคารมรดก

สำหรับการเสริมกำลังผนังก่ออิฐไม่เสริมเหล็ก (URM) อาคารประวัติศาสตร์ และโครงสร้างที่ต้องรักษาความสวยงาม:

มักนิยมใช้ GFRP เพราะไม่นำไฟฟ้า (ปลอดภัยรอบงานติดตั้งไฟฟ้า) ตัดและขึ้นรูปหน้างานได้ง่ายกว่า และมีสีอ่อนกว่า (รบกวนสายตาน้อยกว่าเมื่อเปิดเผย)

CFRP ใช้เมื่อต้องการเพิ่มความแข็งแรงสูงสุด เช่น ในการเสริมกำลังต้านทานแผ่นดินไหวของโครงสร้างมรดกในเขตเสี่ยงสูง

ความทนทานและความต้านทานต่อสภาพแวดล้อม

FRP ทั้งสองชนิดต้านทานการกัดกร่อนได้ดีกว่าเหล็กมาก แต่มีความไวต่อสภาพแวดล้อมเฉพาะที่แตกต่างกัน

การเปรียบเทียบต้นทุน

ต้นทุนมักเป็นปัจจัยชี้ขาดในการเลือก FRP สำหรับโครงการขนาดใหญ่

ระบบ GFRP อาจมีต้นทุนวัสดุต่ำกว่าระบบ CFRP ที่เทียบเท่ากัน 40–60%

อย่างไรก็ตาม การบรรลุความสามารถรับน้ำหนักโครงสร้างเท่ากันด้วย GFRP อาจต้องใช้จำนวนชั้นมากกว่าหรือพื้นที่ติดกาวใหญ่กว่า ซึ่งชดเชยการประหยัดวัสดุไปบางส่วน

และต้นทุนตลอดอายุการใช้งานของ CFRP นั้นยอดเยี่ยม

มาตรฐานและข้อกำหนดการออกแบบ

ทั้งระบบเสริมกำลัง GFRP และ CFRP ครอบคลุมโดยข้อกำหนดการออกแบบระหว่างประเทศที่เป็นที่ยอมรับ:

รูปแบบผลิตภัณฑ์ที่มีจำหน่าย

ทั้ง GFRP และ CFRP มีจำหน่ายในหลายรูปแบบผลิตภัณฑ์สำหรับการเสริมกำลังโครงสร้าง:

ไม่มีวัสดุใด "ดีกว่า" โดยสากล ทางเลือกที่ดีที่สุดขึ้นอยู่กับความต้องการทางโครงสร้างเฉพาะ สภาพแวดล้อม ข้อกำหนดการออกแบบ และงบประมาณโครงการ

สำหรับวิศวกรและผู้รับเหมาที่ประเมินระบบเสริมกำลัง FRP สิ่งสำคัญคือการจับคู่คุณสมบัติของวัสดุกับข้อกำหนดด้านประสิทธิภาพของโครงสร้าง ไม่ใช่การเลือกใช้เส้นใยชนิดเดียวเป็นค่าเริ่มต้นสำหรับทุกงาน

Horse Construction นำเสนอระบบเสริมกำลัง CFRP และ GFRP อย่างครบวงจร รวมถึงผ้าคาร์บอน แผ่นคาร์บอน กาวโครงสร้าง และแท่ง NSM ทีมเทคนิคของเราสามารถช่วยในการเลือกวัสดุ การคำนวณการออกแบบ และการสนับสนุนการติดตั้งสำหรับโครงการเสริมกำลังของคุณ

ติดต่อเราเพื่อขอเอกสารข้อมูลทางเทคนิค คำแนะนำการออกแบบ และข้อเสนอแนะเฉพาะโครงการ
