ระบบซ่อมแซมด้วยพอลิเมอร์เสริมเส้นใย (FRP) แบบติดภายนอกได้กลายเป็นมาตรฐานอุตสาหกรรมสำหรับการเสริมกำลังโครงสร้างคอนกรีต แต่ประสิทธิภาพของระบบ FRP ใด ๆ ขึ้นอยู่กับปัจจัยที่มากกว่าตัวเส้นใยเองมากนัก ส่วนประกอบแต่ละชิ้นในระบบ ตั้งแต่ไพรเมอร์ที่ทาลงบนผิวคอนกรีตไปจนถึงสารเคลือบป้องกันที่ทาทับบนลามิเนตที่บ่มตัวแล้ว ต่างมีบทบาทเฉพาะในการทำให้ชิ้นส่วนที่เสริมกำลังทำงานได้ตามที่ออกแบบไว้

ACI 440 ซึ่งเป็นคู่มืออ้างอิงหลักสำหรับระบบ FRP แบบติดภายนอก ได้นิยามวัสดุองค์ประกอบที่ประกอบขึ้นเป็นระบบเสริมกำลัง FRP ที่สมบูรณ์ บทความนี้จะแยกอธิบายส่วนประกอบแต่ละชนิด อธิบายว่าทำไมจึงสำคัญ และให้แนวทางปฏิบัติสำหรับวิศวกรและผู้รับเหมาที่กำหนดสเปกของระบบ FRP

1. ระบบซ่อมแซม FRP: มากกว่าแค่เส้นใย

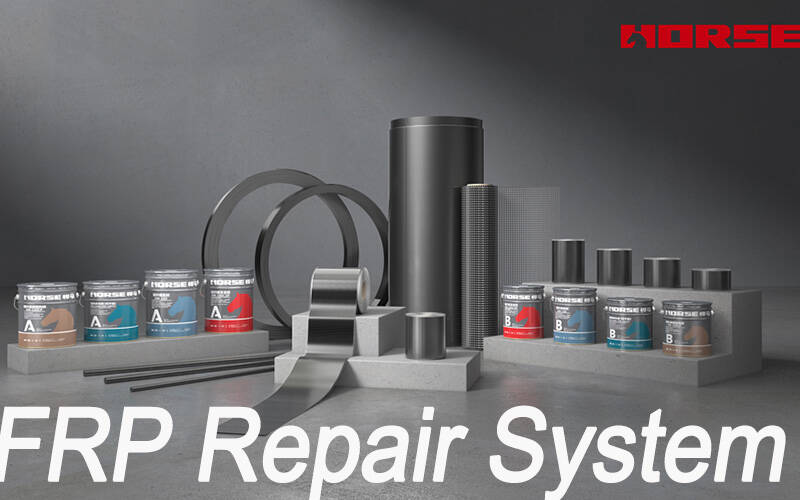

ระบบซ่อมแซม FRP ที่มีจำหน่ายในท้องตลาดประกอบด้วยเรซิน ไพรเมอร์ สีโป๊ว เรซินอิ่มตัว กาว และเส้นใยทั้งหมด ส่วนประกอบเหล่านี้ได้รับการพัฒนาและทดสอบร่วมกันเป็นระบบที่จับคู่กันแล้ว มิใช่เป็นวัสดุแต่ละชนิดที่เลือกแยกจากกัน

นี่คือประเด็นสำคัญ การยึดเกาะระหว่างเส้นใยกับพื้นผิวคอนกรีต การถ่ายแรงผ่านเนื้อเรซิน และความทนทานต่อสภาพแวดล้อมของระบบที่บ่มตัวแล้ว ล้วนขึ้นอยู่กับความเข้ากันได้ของแต่ละส่วนประกอบ

2. เรซิน: แกนหลักของการถ่ายแรง

เรซินคือวัสดุพอลิเมอร์ที่ยึดระบบ FRP ให้เป็นเนื้อเดียวกันและถ่ายแรงระหว่างการเสริมกำลังด้วยเส้นใยกับพื้นผิวคอนกรีต

3. หน้าที่ทั้งสี่ของเรซินในระบบ FRP

ในระบบ FRP ที่สมบูรณ์ เรซินทำหน้าที่ที่แตกต่างกันสี่ประการ ขึ้นอยู่กับตำแหน่งที่ทาลงในลำดับชั้นวัสดุ

3.1 ไพรเมอร์

ไพรเมอร์ถูกทาลงบนผิวคอนกรีตที่เตรียมไว้โดยตรงก่อนส่วนประกอบ FRP อื่นใด หน้าที่ของมันคือการซึมเข้าสู่ผิวคอนกรีต เพื่อให้เกิดการยึดเกาะที่ดีขึ้นสำหรับเรซินอิ่มตัวหรือกาว

คอนกรีตเป็นวัสดุที่มีรูพรุนและไม่เป็นเนื้อเดียว โดยมีกำลังรับแรงดึงที่ผิวโดยทั่วไปอยู่ในช่วง 1.5 ถึง 3.5 MPa ไพรเมอร์จะซึมเข้าสู่รูเส้นเลือดฝอยที่ผิว เติมช่องว่างขนาดเล็กมาก และสร้างชั้นที่อุดมด้วยเรซินซึ่ง:

- ปิดผนึกผิวคอนกรีต ป้องกันการระบายอากาศออกระหว่างการทาเรซินอิ่มตัว

- ปรับปรุงการเปียกผิวของชั้นเรซินถัดไป

- เพิ่มพื้นที่ยึดเกาะที่ได้ผลบริเวณรอยต่อคอนกรีตกับเรซิน

- ให้พื้นผิวที่สม่ำเสมอสำหรับงานที่การยึดเกาะเป็นสิ่งสำคัญ

หมายเหตุเชิงปฏิบัติ: ความหนืดของไพรเมอร์ถูกตั้งสูตรมาเพื่อการซึมลึก โดยทั่วไปต่ำกว่าเรซินอิ่มตัวมาก การทาไพรเมอร์ในอัตราที่ผู้ผลิตกำหนด (โดยทั่วไป 0.2–0.5 kg/m²) เป็นสิ่งจำเป็น การทามากเกินไปจะสร้างชั้นที่อ่อนแอและอุดมด้วยเรซิน ส่วนการทาน้อยเกินไปจะเหลือคอนกรีตที่ยังไม่ถูกปิดผนึกซึ่งจะดูดเรซินจากชั้นถัดไป

3.2 สีโป๊วอุดรอย

สีโป๊วถูกทาหลังจากไพรเมอร์บ่มตัว หน้าที่ของมันคืออุดช่องว่างเล็ก ๆ ที่ผิว เช่น รูอากาศ และให้ผิวเรียบที่ระบบ FRP สามารถยึดเกาะได้ ช่องว่างที่ผิวซึ่งถูกอุดแล้วยังช่วยป้องกันการเกิดฟองอากาศระหว่างการบ่มตัวของเรซินอิ่มตัว

ผิวคอนกรีตย่อมมีรูอากาศ (ช่องอากาศเล็ก ๆ ที่ผิวแบบหล่อ) รอยหลุดร่อน และความไม่เรียบเล็กน้อยอยู่เสมอ หากปล่อยไว้ไม่อุด ข้อบกพร่องเหล่านี้จะทำให้เกิด:

- การกักอากาศใต้ลามิเนต FRP นำไปสู่การหลุดล่อนเฉพาะจุด

- การรวมความเค้นที่ขอบช่องว่างระหว่างการรับน้ำหนัก

- พื้นที่ยึดเกาะที่ได้ผลลดลง

- ช่องทางความชื้นที่อาจเกิดขึ้นซึ่งเร่งการเสื่อมสภาพจากสภาพแวดล้อม

หมายเหตุเชิงปฏิบัติ: สีโป๊วโดยทั่วไปเป็นเพสต์แบบ thixotropic ที่มีปริมาณสารตัวเติมสูง ทาด้วยเกรียงหรือใบปาดยาง ต้องทาหลังจากไพรเมอร์บ่มตัวจนถึงสภาวะไม่เหนียวติดมือ (tack-free) ตามที่ผู้ผลิตกำหนดเท่านั้น การทาสีโป๊วทับไพรเมอร์ที่ยังเปียกจะกักตัวทำละลายไว้และทำให้แนวการยึดเกาะอ่อนแอลง

3.3 เรซินอิ่มตัว

เรซินอิ่มตัวเป็นกำลังหลักของระบบ FRP แบบ wet lay-up หน้าที่ของมันคือการทำให้เส้นใยเสริมอิ่มตัว ยึดเส้นใยให้อยู่กับที่ และให้เส้นทางรับแรงเฉือนเพื่อถ่ายแรงระหว่างเส้นใยอย่างมีประสิทธิภาพ

ในระบบ wet lay-up ผ้าเส้นใยแห้งจะถูกทำให้อิ่มตัวที่หน้างานด้วยเรซินอิ่มตัวแล้วทาลงบนผิวที่เตรียมไว้ เรซินอิ่มตัวยังทำหน้าที่เป็นกาวระหว่างพื้นผิวคอนกรีตที่ทาไพรเมอร์ไว้ก่อนหน้ากับระบบ FRP หมายความว่ามันรับบทบาทเชิงโครงสร้างสองอย่างพร้อมกัน

คุณสมบัติสำคัญของเรซินอิ่มตัวได้แก่:

- ความหนืดต่ำพอที่จะเปียกเส้นใยทั้งมัดได้หมดโดยไม่มีจุดแห้ง

- เวลาเปิดใช้งานเพียงพอที่จะทำให้อิ่มตัวและวางเสร็จก่อนเกิดเจล

- กำลังยึดเหนี่ยวภายในสูงเพื่อถ่ายแรงเฉือนระหว่างชั้นเส้นใยและสู่พื้นผิว

- โปรไฟล์การบ่มที่เหมาะสมเพื่อให้ได้คุณสมบัติทางกลตามการออกแบบภายในกำหนดการโครงการ

หมายเหตุเชิงปฏิบัติ: การทำให้อิ่มตัวไม่สมบูรณ์เป็นข้อบกพร่องในการติดตั้งที่พบบ่อยที่สุดข้อหนึ่ง มัดเส้นใยแห้งที่เปียกไม่ทั่วจะสร้างบริเวณที่ไม่มีความสามารถรับแรงดึงภายในลามิเนตที่บ่มตัวแล้ว การควบคุมคุณภาพต้องอาศัยการตรวจพินิจหาจุดขาวหรือจุดแห้ง และการทดสอบดึงหลุด (pull-off) เป็นระยะเพื่อยืนยันกำลังการยึดเกาะ

3.4 กาวโครงสร้าง

กาวถูกใช้ในระบบ FRP แบบอบล่วงหน้า โดยเฉพาะอย่างยิ่งสำหรับการติดลามิเนต FRP อบล่วงหน้า (แผ่นเพลท) และแท่งหรือแถบ FRP แบบฝังใกล้ผิว (NSM) เข้ากับพื้นผิวคอนกรีต กาวให้เส้นทางรับแรงเฉือนระหว่างคอนกรีตกับระบบเสริมกำลัง FRP กาวยังใช้สำหรับติดลามิเนต FRP อบล่วงหน้าหลายชั้นเข้าด้วยกันอีกด้วย

ต่างจากเรซินอิ่มตัว กาวโครงสร้างสำหรับระบบอบล่วงหน้าถูกตั้งสูตรมาเพื่อ:

- ความหนืดที่สูงกว่า (ลักษณะเพสต์) เพื่อรองรับน้ำหนักของลามิเนตโดยไม่ย้อย

- กำลังยึดเหนี่ยวภายในที่สูงกว่าเพื่อต้านทานการลอกและแรงเฉือนที่แนวการยึดเกาะ

- พฤติกรรมแบบ thixotropic เพื่อรักษาความหนาของแนวการยึดเกาะบนผิวแนวดิ่งและเพดาน

- การคายความร้อนที่ควบคุมได้สำหรับแนวการยึดเกาะที่หนาขึ้นโดยไม่เสื่อมสภาพจากความร้อน

หมายเหตุเชิงปฏิบัติ: ความหนาของแนวการยึดเกาะสำหรับลามิเนตอบล่วงหน้าโดยทั่วไปคือ 1.5–3 mm กาวที่ไม่พอจะสร้างช่องว่างและการรวมความเค้น ส่วนความหนาที่มากเกินไปจะเพิ่มการเสียรูปจากการคืบภายใต้แรงกระทำต่อเนื่อง ความหนาของแนวการยึดเกาะระหว่างการติดตั้งถูกควบคุมด้วยเกรียงฟันปลาหรือระบบตัวเว้นระยะที่ผู้ผลิตกำหนด

4. เส้นใย: การเสริมกำลังที่รับแรง

เส้นใยคือการเสริมกำลังแบบต่อเนื่องที่ทำจากแก้ว หินบะซอลต์ อะรามิด หรือคาร์บอนที่ใช้ในระบบ FRP เส้นใยให้กำลังและความแข็งแกร่งที่ทำให้การเสริมกำลังด้วย FRP ได้ผล ACI 440.2R รับรองตระกูลเส้นใยสี่ประเภท:

4.1 เส้นใยคาร์บอน

เส้นใยคาร์บอนเป็นตัวเลือกหลักสำหรับการเสริมกำลังโครงสร้าง เนื่องจากคุณสมบัติทางกลที่เหนือกว่า:

กำลังรับแรงดึง: 2,400–5,000 MPa (5–10 เท่าของเหล็กโครงสร้าง)

มอดุลัสยืดหยุ่น: 150–250 GPa (เทียบได้กับเหล็ก)

ความหนาแน่น: 1.5–1.8 g/cm³ (ประมาณ 1/5 ของเหล็ก)

ความเฉื่อยทางเคมี: ไม่ได้รับผลกระทบจากความเป็นด่างของคอนกรีต

ความต้านทานการล้า: เหนือกว่าเหล็กภายใต้การรับน้ำหนักแบบวัฏจักร

เส้นใยคาร์บอนมีจำหน่ายหลายเกรด ได้แก่ กำลังสูง (มอดุลัสมาตรฐาน) มอดุลัสสูง และมอดุลัสสูงพิเศษ ซึ่งแต่ละเกรดมีข้อแลกเปลี่ยนระหว่างกำลังและความแข็งแกร่งต่างกัน สำหรับงานเสริมกำลังอาคารและสะพานส่วนใหญ่ เส้นใยคาร์บอนกำลังสูงมอดุลัสมาตรฐานให้สมดุลที่ดีที่สุดระหว่างประสิทธิภาพและต้นทุน

4.2 เส้นใยแก้ว

เส้นใยแก้วเป็นทางเลือกที่คุ้มค่าสำหรับความต้องการเสริมกำลังระดับปานกลาง:

กำลังรับแรงดึง: 800–1,500 MPa

มอดุลัสยืดหยุ่น: 40–85 GPa

ความหนาแน่น: 2.0–2.5 g/cm³

ฉนวนไฟฟ้า: ไม่นำไฟฟ้า ปลอดภัยเมื่อใช้ใกล้โครงสร้างพื้นฐานทางไฟฟ้า

เส้นใยแก้วจำแนกตามองค์ประกอบ ได้แก่ E-glass (ใช้งานทั่วไป) S-glass (กำลังสูงกว่า) และ AR-glass (ต้านทานด่าง มีเซอร์โคเนีย ≥16% สำหรับการสัมผัสคอนกรีตโดยตรง) สำหรับระบบติดภายนอกที่ FRP ถูกคั่นจากคอนกรีตด้วยชั้นกาว E-glass มาตรฐานใช้ได้ สำหรับงานฝังหรือ NSM ที่สัมผัสวัสดุซีเมนต์โดยตรง ต้องกำหนดให้ใช้ AR-glass

4.3 เส้นใยอะรามิด

เส้นใยอะรามิด (พอลิเอไมด์ชนิดอะโรมาติก) ให้คุณสมบัติพิเศษสำหรับงานเฉพาะทาง:

กำลังรับแรงดึง: 2,000–3,500 MPa

มอดุลัสยืดหยุ่น: 70–125 GPa

ความหนาแน่น: 1.4 g/cm³ (ต่ำที่สุดในบรรดาเส้นใยโครงสร้างทั้งหมด)

ความต้านทานแรงกระแทก: การดูดซับพลังงานที่ยอดเยี่ยม

ข้อจำกัด: การดูดซับความชื้น ความไวต่อ UV และจุดอ่อนด้านแรงอัด

อะรามิด FRP ถูกใช้เป็นหลักในงานเสริมกำลังต้านการระเบิด แผงต้านทานแรงกระแทก และงานที่ต้องการพฤติกรรมการวิบัติแบบไม่เปราะ

4.4 เส้นใยหินบะซอลต์

เส้นใยหินบะซอลต์ ซึ่งผลิตจากหินภูเขาไฟ ได้กลายเป็นทางเลือกระดับกลาง:

กำลังรับแรงดึง: 1,100–1,700 MPa

มอดุลัสยืดหยุ่น: 80–100 GPa

ความหนาแน่น: 2.6–2.7 g/cm³

ความต้านทานด่าง: ดีกว่า E-glass แม้จะมีการศึกษาน้อยกว่าคาร์บอน

หินบะซอลต์ FRP ถูกใช้มากขึ้นในโครงสร้างทางทะเล งานเสริมกำลังก่ออิฐ และระบบสิ่งทอ TRM/FRCM

5. สารเคลือบป้องกัน

สารเคลือบป้องกันทำหน้าที่ปกป้องการเสริมกำลัง FRP ที่ติดไว้จากผลกระทบทางสภาพแวดล้อมและทางกลที่อาจสร้างความเสียหาย โดยทั่วไปสารเคลือบจะถูกทาลงบนผิวด้านนอกของระบบ FRP หลังจากกาวหรือเรซินอิ่มตัวบ่มตัวถึงระดับที่กำหนด

ทำไมจึงต้องมีสารเคลือบป้องกัน?

เนื้อพอลิเมอร์ (เรซินอีพ็อกซี่) ในระบบ FRP ไวต่อ:

1. รังสี UV — ทำให้ผิวเป็นผง เปลี่ยนสี และเนื้อวัสดุเสื่อมสภาพลงทีละน้อย

2. ความชื้นซึมเข้า — อาจทำให้เรซินอ่อนตัวลงและลดการยึดเกาะระหว่างเส้นใยกับเนื้อวัสดุเมื่อเวลาผ่านไป

3. ความเสียหายทางกล — แรงกระแทก การขัดสี และการก่อกวน อาจทำให้เส้นใยเปลือยออกมา

4. การสัมผัสสารเคมี — กรด ตัวทำละลาย และเชื้อเพลิงสามารถกัดกร่อนเนื้อเรซินได้

5. อัคคีภัย — เนื้ออีพ็อกซี่สูญเสียความสมบูรณ์เชิงโครงสร้างที่อุณหภูมิสูงกว่า 65–80°C (อุณหภูมิเปลี่ยนสถานะคล้ายแก้ว, Tg)

ประสิทธิภาพของระบบเสริมกำลัง FRP ถูกกำหนดโดยปฏิสัมพันธ์ของวัสดุองค์ประกอบทั้งหมด มิใช่โดยเส้นใยเพียงอย่างเดียว กรอบแนวคิดของ ACI 440.2R ว่าด้วยวัสดุองค์ประกอบให้โครงสร้างที่ชัดเจนแก่วิศวกรในการกำหนดสเปก ตรวจสอบ และติดตั้งระบบ FRP:

เรซินต้องแสดงความเข้ากันได้กับพื้นผิวคอนกรีต เส้นใย และสภาพแวดล้อม พร้อมทั้งให้ความสามารถในการอุดช่อง การทำงานได้ง่าย และคุณสมบัติทางกลที่งานนั้นต้องการ

• หน้าที่ทั้งสี่ของเรซิน (ไพรเมอร์ สีโป๊ว เรซินอิ่มตัว กาว) ต่างมีจุดประสงค์เชิงโครงสร้างเฉพาะในลำดับชั้นของระบบ

• เส้นใย (คาร์บอน แก้ว อะรามิด หินบะซอลต์) ให้กำลังและความแข็งแกร่ง โดยการเลือกใช้ขับเคลื่อนด้วยความต้องการเชิงโครงสร้างและการสัมผัสสภาพแวดล้อม

• สารเคลือบป้องกันปกป้องระบบที่บ่มตัวแล้วจาก UV ความชื้น ความเสียหายทางกล และอัคคีภัย

• การรับรองคุณภาพระบบเป็นการยืนยันชุดวัสดุที่จับคู่กันแล้ว และการเปลี่ยนส่วนประกอบใด ๆ ย่อมทำให้การรับรองนั้นเป็นโมฆะ
