แผ่น, คอลัมน์, เสริมสร้างลำแสง

เทคโนโลยีเสริมและการซ่อมแซมการห่อ CFRP เป็นเทคโนโลยีเสริมโครงสร้างชนิดใหม่ มันใช้วัสดุที่ผูกเรซินเพื่อวางผ้าใยคาร์บอนบนพื้นผิวคอนกรีต เพื่อให้บรรลุวัตถุประสงค์ในการเสริมสร้างโครงสร้างและส่วนประกอบ มีลักษณะของความแข็งแรงสูง ประสิทธิภาพสูง การก่อสร้างที่สะดวก ความต้านทานการกัดกร่อนและความทนทาน หลังจากเสริมและซ่อมแซม มันไม่เพิ่มโครงสร้างเดิม น้ำหนักตัวเองและขนาดของส่วนประกอบเดิม

แผนการเสริม

1. เสริมสร้างคอลัมน์

หกชั้นของ 25 คอลัมน์กรอบต้องเสริมสร้างและผูกพันด้วยผ้าไฟเบอร์คาร์บอนเพื่อจัดการผิดปกติของคอนกรีต ดังนั้นความแข็งแรงในการบีบอัดของคอนกรีต อัตราส่วนการบีบอัดตามแกน ความจุของแบริ่งและความจุที่ไม่มีความ

2. เสริมสร้างลำแสง

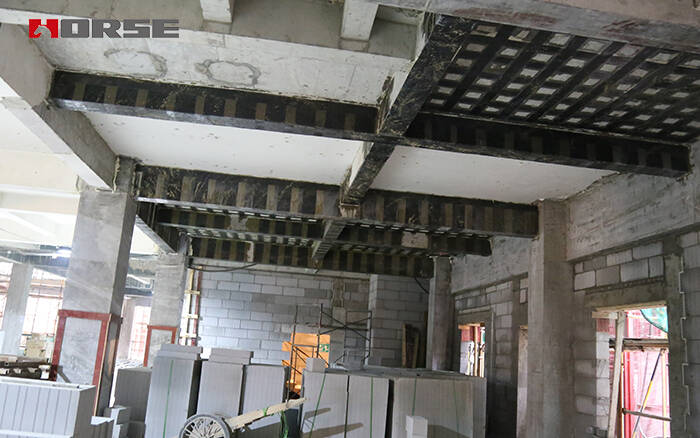

ขอบเขตการเสริม: ทั้งเจ็ดระดับ, แปดระดับ และระดับสูงทั้งหมดคานเฟรม วิธีการ reinfroced CFRP ผูกด้านล่างของคาน ความหนาของผ้าไฟเบอร์คาร์บอนคือ 0.11 มม ความกว้างเท่ากับคาน คานกรอบแกนผนังด้านนอกใช้วิธีการติดผ้าคาร์บอนไฟเบอร์บนด้านข้างของคานและผ้าคาร์บอนไฟเบอร์กว้าง 200 มม. ถูกวางบนด้านล่างของทั้งสองด้าน

3. แผ่นเสริมสร้าง

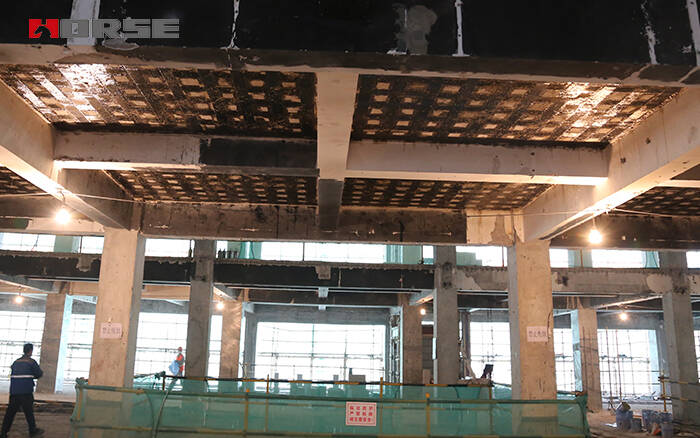

ในสถานที่ที่มีคาน - แผ่น (พื้นที่ดัดลบ) ความยาวของผ้าคาร์บอนไฟเบอร์เป็น 2/3 ยาวและ 200@400 สามารถใช้ได้ 200@400 คาร์บอนไฟเบอร์ถูกวางตามทิศทางสั้นของแผ่นที่ด้านล่าง (พื้นที่ดัดบวก) ที่ 100@400 เทปคาร์บอนถูกวางตามสองทิศทางเพื่อเพิ่มความต้านทานแรงดัดของแผ่นที่เสริมสร้าง
