การเสริมสร้างลำแสงและแผ่น

ภาพรวมโครงการ

โครงการนี้เป็นโครงการปรับปรุงอาคารสํานักงานใหม่ของธนาคารปักกิ่งธนาคารจีน เนื่องจากการเปลี่ยนแปลงของฟังก์ชั่น โครงสร้างท้องถิ่นของ 6, 10, 13 และ 17 ชั้นจะได้รับการเสริมสร้างและสร้างใหม่

วัสดุคาร์บอนไฟเบอร์ที่ใช้ในการเสริมสร้างโครงสร้างและน้ำหนักต่อพื้นที่หน่วยคือ 200g / m2 การก่อสร้างผ้าคาร์บอนไฟเบอร์มีสองชั้น

ความต้องการในการออกแบบ

 (1) ค่ามาตรฐานของภาระสดสําหรับการเสริมสร้างและการสร้างใหม่ของแผ่นพื้นไม่ควรเกิน 5KN / m2

 (2) ก่อนติดผ้าคาร์บอนไฟเบอร์สมาชิกเสริมควรถูกปลดลงและส่วนประกอบโครงสร้างเดิมควรถูกประมวลผลเพื่อเปิดเผยฐานโครงสร้างใหม่

 (3) พื้นผิวของผ้าคาร์บอนไฟเบอร์ถูกฟอกด้วยปูน จำกัดไฟของส่วนประกอบทั้งหมดจําเป็นต้องตอบสนองความต้องการของการป้องกันไฟสําหรับโครงสร้างหลักของอาคาร

 (5) กุญแจในการปรับปรุงคุณภาพของการก่อสร้างคือการก่อสร้างขั้นตอนต่อไปในท้ายของแต่ละกระบวนการในการก่อสร้าง

 (6) ในการก่อสร้างตกแต่ง ห้ามทําลายผ้าใยคาร์บอนที่เสร็จสิ้น

เนื้อหาการก่อสร้าง

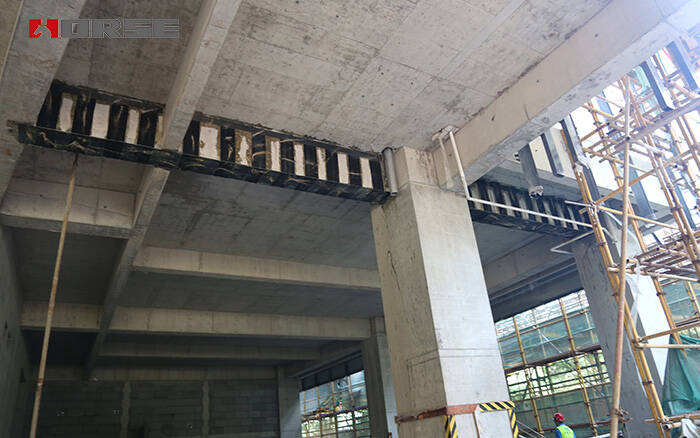

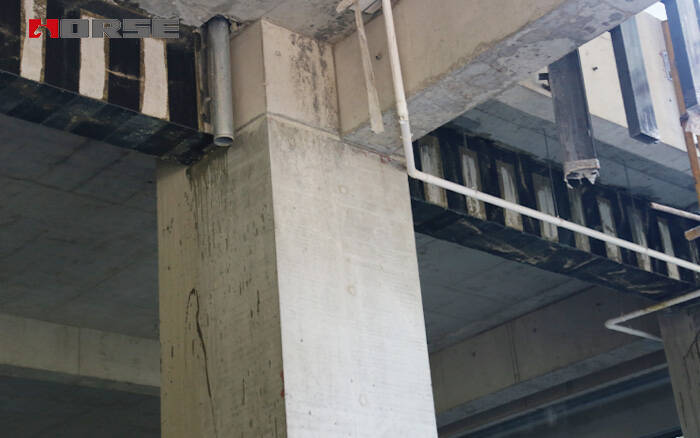

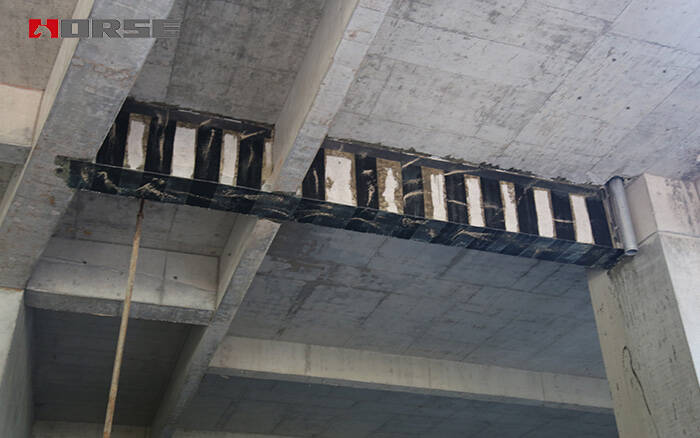

 (1) หกชั้น (1-2) - (1-4) แผ่นด้านล่างของแกน / B-D ได้รับการเสริมสร้างด้วย CFRP คู่ 200g

 (2) หกชั้น (1-2) - (1-5) / BE 200g พื้น CFRP ได้รับการเสริมสร้างโดย CFRP สองชั้น

 (3) หกชั้น (1-2) - (1-4) / กรอบ BE พร้อมการเสริม CFRP คู่ 200 กรัม

 (4) สิบชั้น (1-6) - (1-7) แผ่นด้านล่างของแกน / B-C ได้รับการเสริมสร้างด้วย CFRP คู่ 200g

 (5) สิบระดับ (1-5) - (1-8) / AD 200 กรัมเสริม CFRP สองชั้นบนชั้น

 (6) สิบชั้น (1-5) - (1-8) / กรอบ ADD พร้อมการเสริม CFRP คู่ 200g

 (7) สิบสามชั้น (1-2) - (1-4) ด้านล่างของพื้น / AC ได้รับการเสริมสร้างด้วย CFRP คู่ 200g

 (8) ระดับสิบสาม (1-2) - (1-4) / AD200 กรัมเสริม CFRP สองชั้นบนชั้น

 (9) สิบสามชั้น (1-2) - (1-4) / กรอบ ADD พร้อมการเสริม CFRP คู่ 200g  (10) สิบเจ็ด (1-2) - (1-6) / แกน ABที่ด้านล่างของวางเสริมคาร์บอนไฟเบอร์ประเภท 200g คู่

 (11) สิบเจ็ด (1-2) - (1-6) / แกน ABที่ด้านล่างยึดเข้ากับพื้นผิวด้านบนของเสริมผ้าคาร์บอนไฟเบอร์ 200g คู่

 (12) สิบเจ็ด (1-2) - (1-6) / AC แกนกรอบลำแสงของครั้ง 200g คาร์บอนไฟเบอร์ผ้าเสริมสร้างวาง
