การเสริมแรงการตัดของคาน R / C

ภาพรวมโครงการ

รอยแตกพบบนพื้นผิวของสามคานและสามคานและผนังแบริ่งของพวกเขา และรอยแตกทั้งหมดอยู่ใกล้กับปลายของปลายคาน จํานวนรอยแตกมีขนาดใหญ่และแตกต่างกันในรูปแบบ รอยแตกบางอย่างเป็น "แปด" ข้ามด้านของคานบางอย่างอยู่ในทิศทางแนวนอนและบางพื้นผิวได้สร้างช่อง

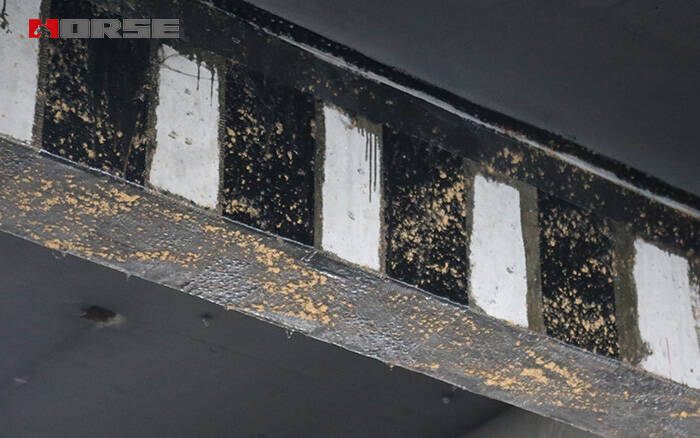

การเสริมแรงการตัดของคาน R / C ห่อด้วยผ้า CFRP

โหลดในการออกแบบคานไม่เป็นไปได้กับความสามารถในการแบกของคาน แม้ว่าการคำนวณความสามารถในการตัดของมันจะพึงพอใจ แต่การเสริมแรงได้ละเมิดข้อบังคับของรหัสที่เกี่ยวข้อง และส่งผลให้เกิดรอยแตกโครงสร้างที่ปลายของคาน คานควรจะเสริม

โดยใช้ 0.167mm x 100mm x 2000mm CFRP (ผ้าคาร์บอนไฟเบอร์) รูปร่าง "U" ด้านลำแสงติดกับ 1 ชั้นและระยะทางคือ 150 มม. แต่ลำแสงต้องการ 31 แถบและวาง 0.167mm x 100mm x 8400mm CFRP ทั้งสองด้านของด้านล่างของแผ่นซึ่งทั้งหมดต้องยึดที่ด้านล่างของลำแสง

CFRP ที่ผูกพันธุ์ภายนอก

การทำความสะอาดพื้นผิวฐาน การทำความสะอาดพื้นผิว การปรับระดับ การซ่อมแซม การยึดติด CFRP การบ่อม การป้องกันพื้นผิว
