การเสริมสร้างและการฟื้นฟูของคานและคอลัมน์ RC

เสริมสร้างคานคอลัมน์

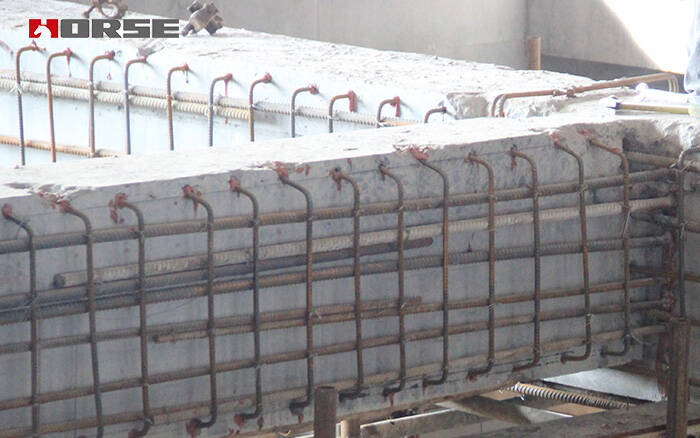

 (1) การเสริมสร้างของคานกรอบและคานต่อเนื่องของชั้น 18.600M ได้รับการเสริมสร้างโดยการปลูกแท่งเหล็กลงในคานคอนกรีตที่มีอยู่และส่วนข้ามของคานกรอบ, คานต่อเนื่องและคานคอนกรีตใหม่ได้รับการขยาย

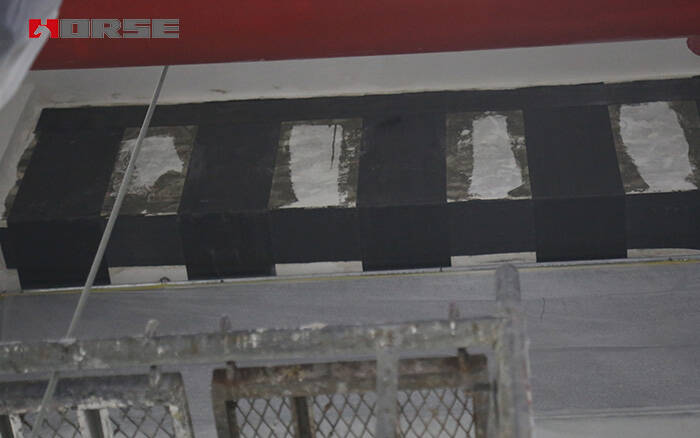

 (2) การเสริมลำแสงกรอบ 13.800M และลำแสงอย่างต่อเนื่องได้รับการเสริมสร้างโดยการติดโพลิเมอร์เสริมไฟเบอร์คาร์บอน (CFRP) บนด้านล่างของลำแสงคอนกรีตเดิม

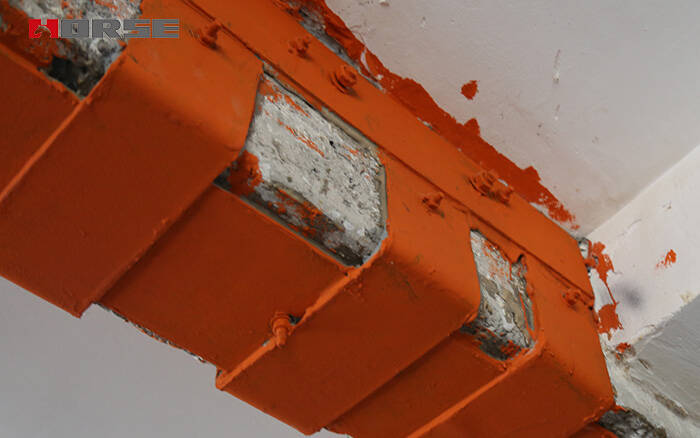

 (3) การเสริมสร้างคอลัมน์กรอบ 7.500M ถูกผูกติดกับแผ่นเหล็กรอบคอลัมน์กรอบเดิมและเสริมสร้างด้วยซีเมนต์ลาเท็กซ์

 (4) การเสริมสร้างของคานกรอบ 7.500M และคานต่อเนื่องได้รับการเสริมสร้างโดยการติดโพลิเมอร์เสริมสร้างด้วยคาร์บอนไฟเบอร์ (CFRP) บนด้านล่างและด้านข้างของคานคอนกรีตเดิม

วัสดุเสริมสร้างโครงสร้าง

 (1) ผ้าคาร์บอนไฟเบอร์ HM

 (2) กาวเหล็กแผ่น HM

 (3) กาวเหล็กแผ่นเจาะ HM

 (4) กาว HM ยึด

 (5) กาวผ้าคาร์บอนไฟเบอร์ HM

 (6) เหล็กเหล็ก

 (7) แผ่นเหล็ก

 (8) ปูนปูนซีเมนต์
