แผ่นแตกเสริมสร้าง

แนะนำสั้น ๆ เกี่ยวกับโครงการซ่อมแซมโครงสร้างและเสริม

1. ช่องพื้นเต็มไปด้วยเรซินอีพ็อกซี่ที่ปรับปรุงเพื่อเสริมและกันน้ำ

2. ด้านล่างของแผ่นถูกผูกพันธุ์กับ 2 ชั้นของพอลิเมอร์เสริมไฟเบอร์ (FRP) ห่อ 1 ชั้นของปูนอีพ็อกซี่ถูกใช้เพื่อปกป้องและความหนาคือ 30 มม.

3. 1 ชั้นห่อ FRP รูปร่าง U ติดกับลำแสงเพื่อเสริมการตัด วงรูป U เป็นแนวตั้งแต่แกนคาน และวางบนด้านคาน คานทั้งหมดวางยาว ความกว้างของคานคือ 200 มม. และระยะทางคือ 200 มม. แผ่น CFRP 2 ชั้นถูกผูกติดที่ด้านล่างของคานเพื่อเสริมการดัด ความกว้าง 300 มม. ขนานกับวางแกนคาน ผ้าใยคาร์บอน 1 ชั้น (ขึ้น) ติดกับกลางของคอลัมน์เพื่อเสริมการแผ่นดินไหว และทิศทางของวางเป็นแนวตั้งกับทิศทางแกนของคัลัมน์ดังนั้นความสามารถในการแบริ่งและความสามารถในการแผ่นดินไหวของโครงสร้างจะได้รับการปรับปร

4. หลังจากเสริมคาร์บอนไฟเบอร์เสร็จสิ้นการรักษาการป้องกันพื้นผิวจะดําเนินการ มอร์เตอร์เรซินอีพ็อกซี่ใช้ในการปกป้องผ้าใยคาร์บอนและความหนาของชั้นป้องกันคือ 20 มม.

แผนการก่อสร้าง

1, ซ่อมแตกและการรักษากันน้ำของแผ่นพื้น

แตกคอนกรีตเป็นโรควิศวกรรมที่พบมากที่สุด แต่แตกส่วนใหญ่สามารถซ่อมแซมเพื่อฟื้นฟูฟังก์ชั่นเดิมของโครงสร้างคอนกรีต โดยปกติแล้ว มักจะใช้วิธีการปิดผนึกด้วยความดัน, การติดและการเคลือบ มีแตกไม่มากในโครงการนี้ ความกว้างของรอยแตก 0.5 ~ 3 มม. สามารถซ่อมแซมได้โดยการติดเพื่อเติมเรซินฉีดรอยแตกอีพ็อกซี่ที่ปรับเปลี่ยน (รวมถึงพื้นฐานที่ตรงกันและกาวซ่อมแซม) การซ่อมกันน้ำและโครงสร้างเสร็จสมบูรณ์ครั้งเดียว

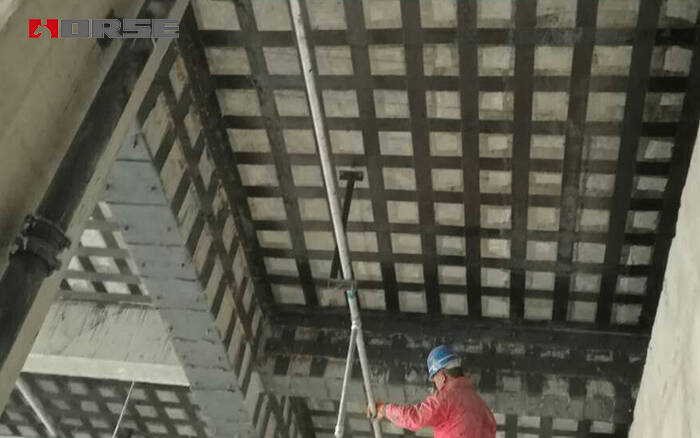

2, การเสริมสร้างผ้าใยคาร์บอนที่ด้านล่างของแผ่น

หลังจากได้รับการรักษารอยแตกของพื้น ผ้าคาร์บอนไฟเบอร์ 2 ชั้นและเสริมคาร์บอนไฟเบอร์ 2 ชั้นถูกนำมาใช้ที่ด้านล่างของพื้น

ทิศทางของเส้นใยของผ้าคาร์บอนไฟเบอร์เหมือนกับทิศทางแรงของแผ่น ผ้าคาร์บอนไฟเบอร์ขยายไปยังด้านข้างของคานและใช้โครงการหลายแถบ ความกว้างคือ 200 มม. ระยะทางคือ 200 มม. และมวลของหน่วยคือ 300 กรัม / ตารางเมตร

ชั้นใยคาร์บอน ซึ่งเป็นแนวตั้งกับทิศทางของผ้าคาร์บอนไฟเบอร์ ถูกยืดในช่วงของผ้าคาร์บอนไฟเบอร์ ความกว้างคือ 200 มม. ระยะห่างคือ 200 มม. และมวลของหน่วยคือ 300 กรัม / ตารางเมตร

3, การเสริมชั้นปูนอีพ็อกซี่ด้วยลวดตาข่ายเหล็กบนด้านล่างแผ่น

วางลวดเหล็กตาข่ายบนด้านล่างของบอร์ดเสริมปูนอีพ็อกซี่และความหนาของชั้นปูนอีพ็อกซี่ 30 มม

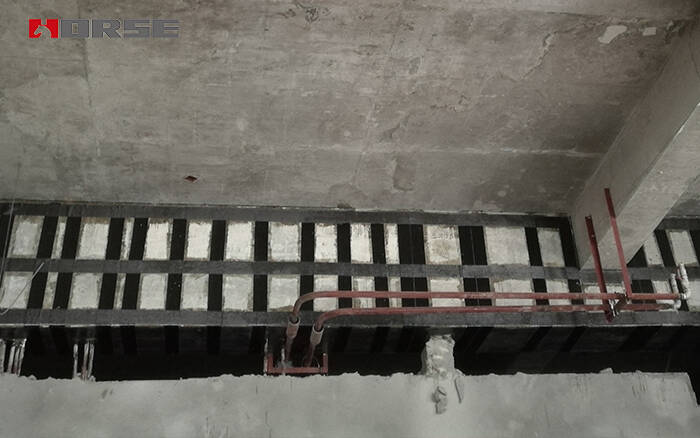

4, ด้านล่างของคานจะติดกับ 1 ชั้นของแผ่น CFRP ชนิด U และด้านล่างของคานจะติดกับ 2 ชั้นของแผ่น CFRP

คานถูกเสริมสร้างด้วยคาร์บอนไฟเบอร์ และห่วงคาร์บอนไฟเบอร์รูป U 1 ชั้นถูกติดด้านข้างของคานเพื่อเสริมสร้างคาน แผ่น CFRP 2 ชั้นถูกติดกับด้านล่างของคานเพื่อเสริมแรงการดัด ผ้าคาร์บอนไฟเบอร์ทำจากผ้าไหม Dongli ญี่ปุ่นที่นำเข้าซึ่งทำจากผ้าเกรดแรกมีมวลหน่วย 300g / m2 และความต้านทานแรงดึง 3400Mpa
