เสริมสร้างคอลัมน์และคาน

ภาพรวมโครงการ

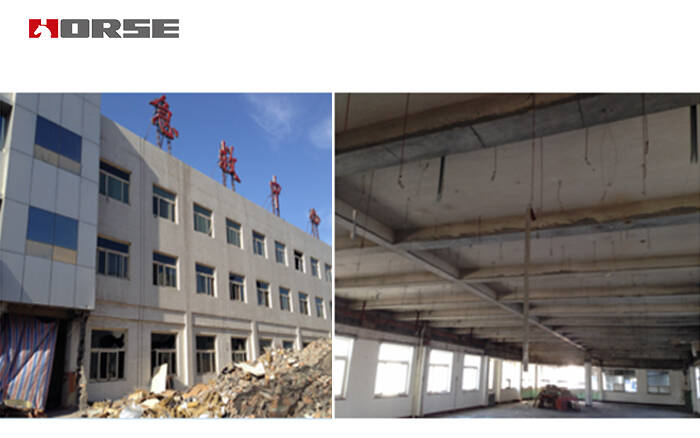

เสริมสร้างและปรับปรุงอาคารโรงพยาบาล โครงสร้างเดิมของอาคารคือโครงสร้างกรอบสามชั้น รูปแบบพื้นฐานคือพื้นฐานแถบคอลัมน์ อาคารมีความยาวประมาณ 62 เมตร กว้างประมาณ 15 เมตร มีพื้นที่ประมาณ 4160 ตารางเมตร และความสูงของหลังคา 11.700 เมตร ตามความต้องการของหน่วยก่อสร้างเพื่อเพิ่มเสริมและการสร้างใหม่ชั้น โครงสร้างทั้งหมดจะเพิ่มขึ้นเดียวชั้นจากสามชั้นเดิมเป็นสี่ชั้น ในขณะเดียวกัน เพื่อตอบสนองความต้องการในการทํางาน ส่วนหนึ่งของการขยายถูกดําเนินการ เพิ่มบันไดและห้องลิฟท์ การขยายมีห้าชั้น รูปแบบโครงสร้างคือผนังตัดกรอบ

เนื่องจากอาคารไม่ตอบสนองความต้องการในการใช้งานที่มีอยู่และเหตุผลอื่น ๆ หน่วยก่อสร้างตั้งใจที่จะปรับปรุงชั้น ดังนั้นในการเสริมสร้างนี้ อาคารถูกเปลี่ยนจากโครงสร้างโครงสร้างสามชั้นเป็นโครงสร้างผนังตัดโครงสร้างสี่ชั้น และการวางแผนโครงสร้างและภาระมีการเปลี่ยนแปลงอย่ เมื่อเทียบกับการออกแบบเสริมทั่วไป โครงการสร้างใหม่มีลักษณะต่อไปนี้:

• การทํางานของโครงสร้างดั้งเดิมไม่สามารถตอบสนองความต้องการของรหัสที่มีอยู่และจําเป็นการเสริมสร้างการแผ่นดินไหวทั้งหมด

• โครงการสร้างใหม่จำเป็นต้องเพิ่มชั้นของโครงสร้าง ดังนั้นน้ำหนักของโครงสร้างจะเพิ่มขึ้นมากขึ้นและแรงแผ่นดินไหวจะเพิ่มขึ้นตามนั้น การเสริมสร้างของผ้าคาร์บอนที่ผูกพันและการเสริมสร้างแผ่นเหล็กจะจํากัดความสามารถในการแบริ่งแผ่นดินไหวของโครงสร้าง ดังนั้นจึงจำเป็นต้องใช้การขยายส่วนเพื่อเสริมสร้างพื้นฐานโครงสร้างและคอลัมน์กรอบและคานและสมาชิกสำคัญอื่น ๆ เพื่อตอบสนองความต้องการในการออกแบบ

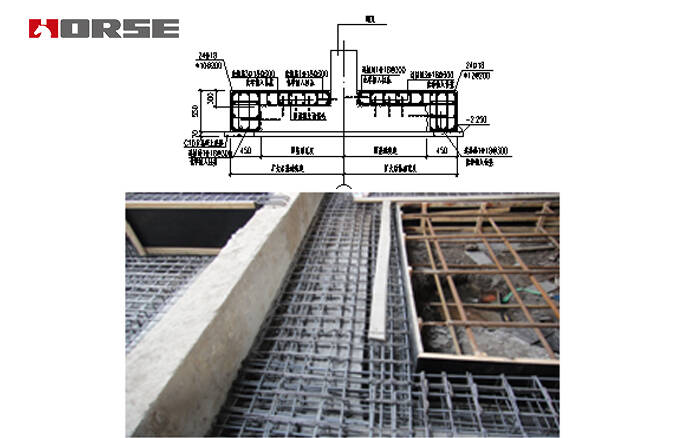

การเสริมมูลนิธิโดยขยายตัวข้าม

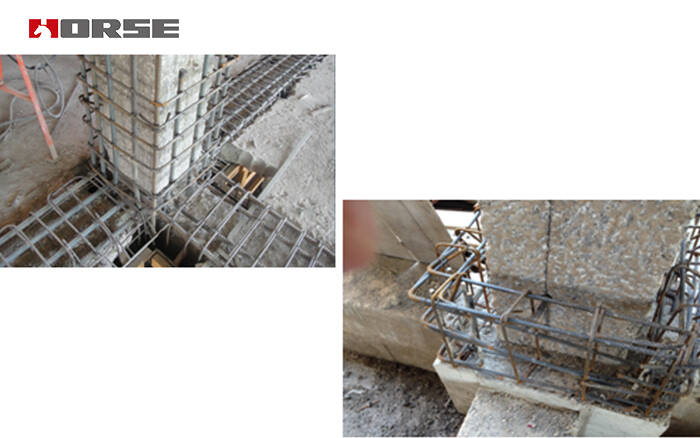

การเสริมคอลัมน์กรอบด้วยส่วนขยาย

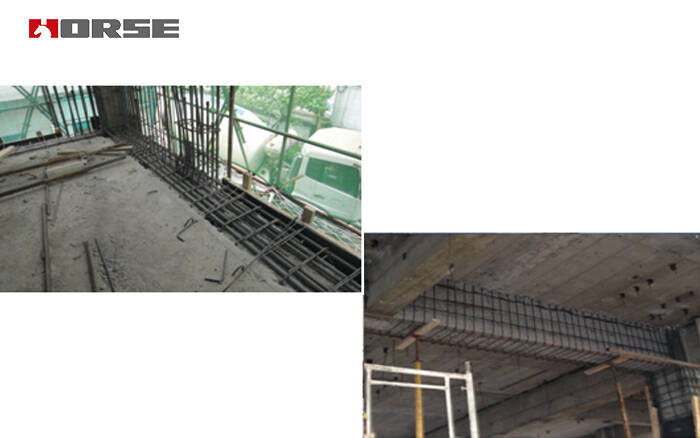

การเสริมลำแสงเฟรม

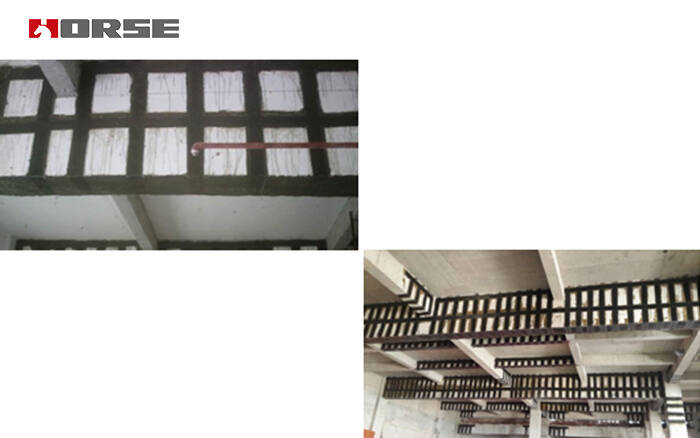

การเสริมลำแสงกรอบด้วยผ้าใยคาร์บอน

หลังจากเพิ่มการปรับชั้นและแผ่นดินไหว ความสามารถในการแบริ่งของสมาชิกสําคัญ เช่น คานกรอบ คอลัมน์กรอบและพื้นฐานตอบสนองความต้องการ นอกจากนี้ ประสิทธิภาพความปลอดภัยของโครงสร้างยังได้รับการปรับปรุง โดยเฉพาะอย่างยิ่งในโครงการนี้ ซึ่งใช้ในการก่อสร้างคอนกรีตของส่วนของคอลัมน์กรอบซึ่งได้แก้ปัญหาของคานและคอลัมน์
