เสริมสร้างแผ่น

นื่องจากความต้านทานแรงดึงสูงผ้าไฟเบอร์คาร์บอนสามารถใช้ในการเสริมสร้างความดัดของสมาชิกคอนกรีต เมื่อผ้าคาร์บอนไฟเบอร์ถูกใช้เพื่อเสริมการดัด ทิศทางของการเชื่อมต่อไฟเบอร์ควรขนานกับทิศทางแรงหลักของส่วนประกอบ นอกจากนี้ การลดความแข็งแรงสูงสุดของผ้าคาร์บอนไฟเบอร์ยังควรพิจารณาเมื่อคำนวณความสามารถในการดัดของโครงสร้างที่เสริม

โครงการนี้ถูกหล่อในสถานที่โครงสร้างผนังตัดโครงคอนกรีตเสริม แผ่นพื้นดั้งเดิมมีความหนา 120 และเราตั้งใจที่จะเพิ่มถังปลาขนาดใหญ่บนมัน หนัก 3.6T ขนาดด้านล่างของถังปลาคือ 4.6m x 1.2m เนื่องจากโหลดใหม่มีขนาดใหญ่ โครงสร้างเดิมต้องเสริมด้วยผ้าคาร์บอนไฟเบอร์

โครงการเสริม

อย่างแรก โซนขณะดัดลบของพื้นจำเป็นต้องเสริมสร้างที่ส่วนผนังตัด เพราะคาร์บอนไฟเบอร์ไม่ง่ายต่อการยึด ดังนั้นวิธีการแผ่นเหล็กผูกพันธุ์ถูกนำมาใช้กระดาษนี้

สำหรับพื้นที่ดัดบวกของพื้นผ้าคาร์บอนไฟเบอร์สามารถใช้เพื่อเสริมมันได้ ในด้านหนึ่งเมื่อปริมาณ CFRP มีขนาดใหญ่ความแข็งแรงสูงสุดของแผ่นต่ำและไม่สามารถให้การเล่นเต็มรูปแบบกับความแข็งแรงของ ในทางกลับกัน หากปริมาณวัสดุคาร์บอนไฟเบอร์ลดลง มันสามารถบรรลุความเครียดสูงขึ้นในสถานะที่สุดของความสามารถในการแบริ่ง อย่างไรก็ตาม เนื่องจากโมดูลความยืดหยุ่นของไฟเบอร์คาร์บอนใกล้เคียงกับเหล็ก แผ่นอาจถูกทำลายเนื่องจากการเบี่ยงเบนเกินไปภายใต้สถานะขีดจำกัดการบริ นอกจากนี้ วัสดุคาร์บอนไฟเบอร์มีแนวโน้มที่จะล้มเหลวที่เปราะบางและความแข็งแรงควรมีคุณค่าอย่างอนุรักษ์ ความสามารถในการดัดสูงสุดของแผ่นที่เสริมสร้างถูกคํานวณโดยเงื่อนไขความสมดุล และความเครียดดึงสูงสุดของวัสดุคาร์บอนไฟเบอร์คือครึ่งหนึ่งของความแข็งแรงสูงสุด

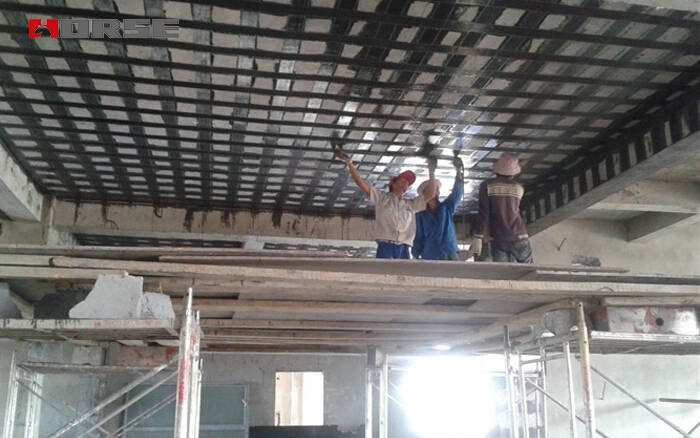

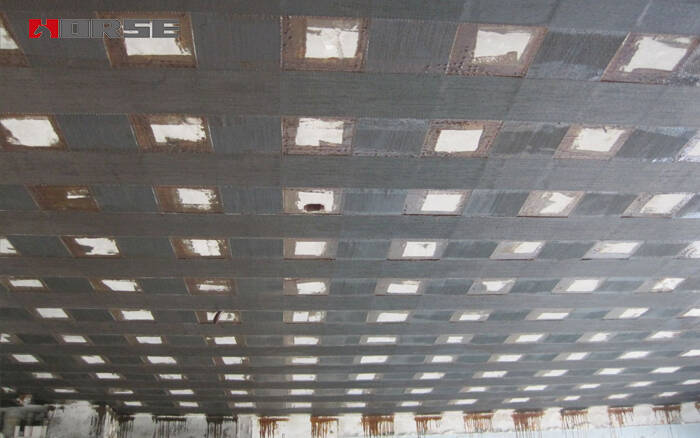

ตามผลการคำนวณ ผ้าเส้นใยที่กว้างสองชั้น 200 ชั้นจะถูกวางตามช่วงสั้น และระยะทางสุทธิระหว่างผ้าทุกสองชิ้นจะเป็น 200
