เสริมสร้างแผ่น

ตามความต้องการในการออกแบบ ในหลังคาใต้ดินสามชั้นของโรงรถ 4 # แกน 4-17 / แกน 4-G ทางใต้ของสายพานหลังจากเทแกน 4-H บาร์เหล็กครอบคลุมเพิ่มเติมถูกออกแบบเป็น HRB400 25@200 และการก่อสร้างสถานที่คือ HRB400 14@200. ดังนั้นจึงจำเป็นต้องใช้มาตรการเสริมสร้างบางอย่างเพื่อเสริมสร้างโครงสร้างพื้น พิจารณาการติดแผ่นพอลิเมอร์เสริมไฟเบอร์คาร์บอน (CFRP) เพื่อเสริม

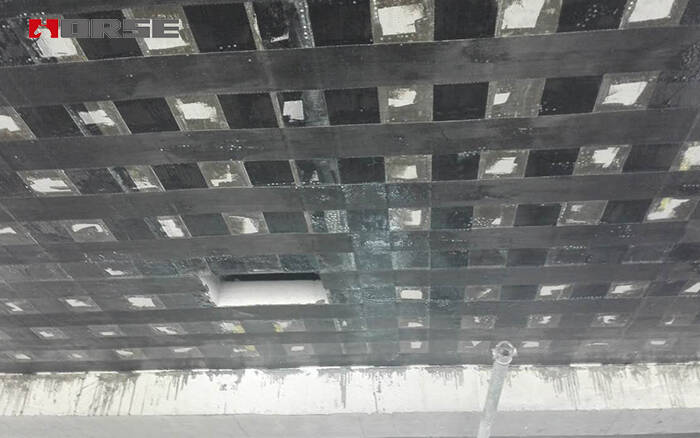

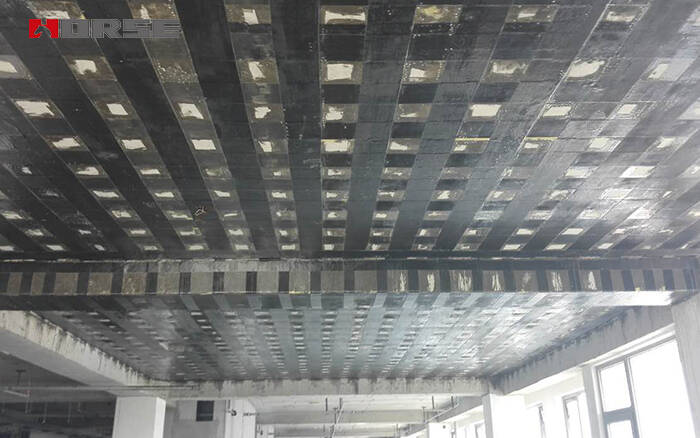

แผ่นเสริมพลิเมอร์เสริมคาร์บอนไฟเบอร์ (CFRP) สำหรับแผ่นพื้น

ตามพื้นที่เสริมข้ามสูงสุด

เป็น = 25@200-14 @200

=490.9－153.9

 = 337 มม. 2

ตามดัชนีเทคนิคแท่งเหล็กและคาร์บอนไฟเบอร์ความแข็งแรงในการออกแบบของเสริมคือ: fy = 360N / mm2

ความแข็งแรงในการออกแบบคาร์บอนไฟเบอร์: Ff = 3400N / mm2

Af × Ff = Asfy

Af = fy × As / Ff

= 360×337/3400

 = 35.69 มม. 2

B = 35.69 / 0.167 = 213.72mm2 <300mm2

หลังจากการตัดพับ 15% พื้นที่ตัดขวางของคาร์บอนไฟเบอร์คือ:

150 × 2 × 0.85 = 255mm2 > 213.72mm2

ดังนั้นในด้านใต้ของแถบหลังการหล่อของพื้น แผ่นโพลีเมอร์เสริมไฟเบอร์คาร์บอนยาว 200 มม. (CFRP) ที่มีชั้นสองชั้นกว้าง 150 มม. ถูกกาวเพื่อตอบสนองความต้องการในการเสริม
