การเสริมความแข็งแรงของคานโครงชั้น 1

การสำรวจทางวิศวกรรม

ชื่อโครงการ: โครงการใหม่ตงอี้

สถานที่ตั้งโครงการ: เขตหนานเจียง ปาจง มณฑลเสฉวน

รายละเอียดทางวิศวกรรม: การซ่อมแซมรอยแตกร้าวของคานและคานคอนกรีตเสริมเหล็กไฟเบอร์กลาส (FRP)

เหตุผล

เนื่องจากการเปลี่ยนแปลงหน้าที่ของอาคาร รอยแตกร้าวเล็กๆ บางส่วนจึงปรากฏขึ้นหลังจากรับน้ำหนักบนคานเพิ่มขึ้น เพื่อให้แน่ใจว่าโครงสร้างโดยรวมมีคุณภาพการรับน้ำหนักที่ดี จึงจำเป็นต้องเสริมโครงสร้างที่เกี่ยวข้องกับคานด้วยโพลิเมอร์เสริมเส้นใย (FRP)

เทคโนโลยีซ่อมแซมรอยแตกร้าวและการเชื่อมติดโพลีเมอร์เสริมคาร์บอนไฟเบอร์ (CFRP)

การซ่อมแซมคอนกรีต

1. การเตรียมพื้นผิว (การทำความสะอาดรอยแตกร้าว): ขัดคานด้วยเครื่องเจียรแบบมุมและปูนฉาบโดยใช้แปรงลวดเหล็ก เพื่อเพิ่มพื้นผิวรอยแตกร้าว หากรอยแตกร้าวมีฝุ่น ให้เป่าฝุ่นออกจากรอยแตกร้าวโดยใช้เครื่องเป่าลมแรงดันสูง และใช้ผ้าเช็ดฝุ่นตามรอยแตกร้าวทั้งสองด้านของคอนกรีต

   หัวฉีดยาแนว: ฉีดพ่นยาแนวลงบนรอยแตกร้าวโดยใช้รอยต่อยาแนว หัวฉีดยาแนวฐานต้องตรงกับรอยแตกร้าว และต้องฉีดพ่นยาแนวให้แน่นเพื่อไม่ให้กาวรั่วซึม ระยะห่างระหว่างฐานประมาณ 20-30 มม. ขึ้นอยู่กับความกว้างของรอยแตกร้าว

   รอยแตกร้าวปิด: ปิดผนึกรอยแตกร้าวด้วยพลาสติก ยกเว้นปากยาแนว ความกว้าง 20-30 มม.

   การจ่าย: ฉีดพ่นยาแนวลงในหัวฉีดยาแนว และขันหัวฉีดยาแนวให้แน่นกับด้านล่าง

   การเติมกาว: คลายตัวจ่ายกาวออก ยืนยันสถานะการฉีด หากกาวไม่เพียงพอ ให้เติมกาว

   การฉีดเสร็จสิ้น: หลังจากอัตราการฉีดลดลงและไม่มีการเติมกาวแล้ว สามารถถอดกาวที่เติมแล้วอุดด้วยกาวเหลวที่ก้นภาชนะ

   หลังจากกาวที่เทแข็งตัวแล้ว ให้เคาะฐานและอุดออก ทำความสะอาดพื้นผิว

   หลังจากทำความสะอาดพื้นผิวแล้ว คานจะถูกขัดเงาและดำเนินการตามขั้นตอนต่อไป

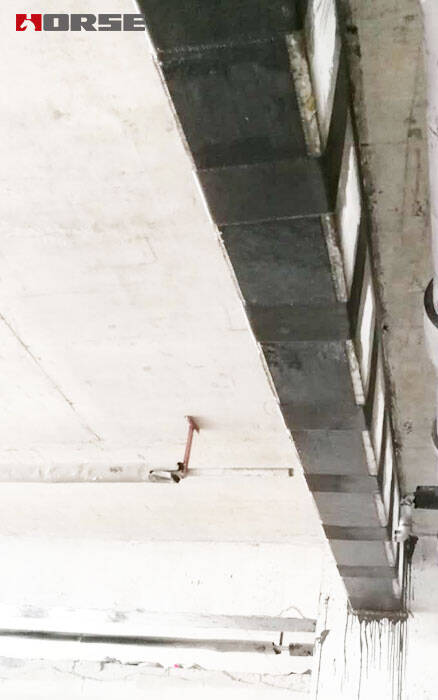

การเสริมแรงด้วยคาร์บอนไฟเบอร์เหนียว (FRP)

(1) การทำความสะอาดพื้นผิวคานคอนกรีต

คอนกรีตที่เสื่อมสภาพ เช่น รอยแตกร้าว รอยแตกร้าวแบบรวงผึ้ง รอยแตกที่ยื่นออกมา และรอยกัดกร่อนบนพื้นผิวคานคอนกรีต จะถูกกำจัดออกด้วยล้อเจียรไฟฟ้าเพื่อเผยให้เห็นชั้นโครงสร้างคอนกรีต

(2) ตำแหน่งของสายไฟ:

ตามการออกแบบ ควรพ่นเส้นหมึกเพื่อกำหนดช่วงของเหล็กเสริม CFRP ออก ปรับเทียบจากบนลงล่าง และกำหนดขอบเขตตามขนาดการออกแบบจากปลายทั้งสองด้านของส้นเท้าถึงกลาง หากการแบ่งไม่ใช่จำนวนเต็ม ควรปรับพื้นที่และขนาดไม่ควรมากกว่าขนาดการออกแบบ

(3) การเจียรผิว

พื้นผิวคอนกรีตที่ติดด้วยแผ่น CFRP จะต้องแข็ง หลังจากกำจัดส่วนที่มีคุณภาพต่ำ เช่น ชั้นสารละลายและสเตนเลสออกแล้ว ควรขัดคอนกรีตให้เรียบ และมีความเรียบ 5 มม./ม. ควรขัดพื้นผิวให้เป็นส่วนโค้งนอกมุมที่ติดกาว และรัศมีส่วนโค้งไม่ควรน้อยกว่า 20 มม. หลังจากขัดผิวแล้ว สามารถกำจัดฝุ่นผงบนพื้นผิวออกได้อย่างหมดจดโดยใช้เครื่องเป่าลมแรงสูงหรือเครื่องดูดฝุ่นแบบวิ่ง

(4) การบำบัดด้วยกระบวนการทำให้บริสุทธิ์

หลังจากยึดพื้นผิวคาร์บอนไฟเบอร์ของคอนกรีตเข้ากับพื้นผิวที่ขรุขระแล้ว ต้องทำความสะอาดด้วยเส้นด้ายฝ้ายและอะซิโตนอุตสาหกรรม

(5) การบำบัดด้วยการปรับระดับ

1. ควรจัดสรรวัสดุปรับระดับตามข้อกำหนดทางเทคโนโลยีที่ผู้ผลิตกำหนด

2. ควรใช้วัสดุปรับระดับเพื่อเติมส่วนเว้าของพื้นผิวคอนกรีต และไม่ควรมีขอบหรือมุม

3. ที่มุม ควรซ่อมแซมวัสดุปรับระดับให้เป็นส่วนโค้งวงกลมเรียบ มีรัศมีไม่น้อยกว่า 20 มม.

4. เมื่อพื้นผิวของวัสดุปรับระดับแห้งแล้ว ให้ดำเนินการก่อสร้างต่อไปทันที

(6) การตัดเย็บผ้าคาร์บอนไฟเบอร์

สามารถตัดผ้าคาร์บอนไฟเบอร์ได้ด้วยกรรไกรหรือมีดตัดตามแบบที่กำหนด ควรรับประกันความสมบูรณ์ของเส้นใยตามยาวของผ้าคาร์บอนไฟเบอร์ ห้ามพับผ้าคาร์บอนที่ตัดตามขนาดที่ออกแบบไว้โดยเด็ดขาด ควรเก็บผ้าคาร์บอนให้ตั้งตรงเพื่อป้องกันการบิดงอและการเสียรูป ไม่ควรมีคราบฝุ่นและน้ำมันติด

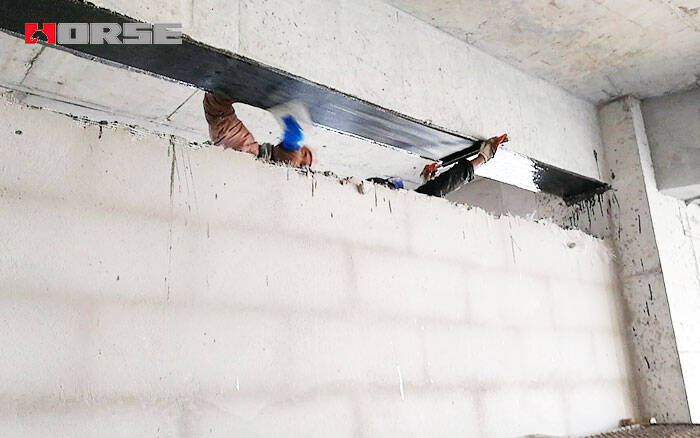

(7) ผ้าคาร์บอนไฟเบอร์

1. กาวคาร์บอนไฟเบอร์ควรเตรียมตามข้อกำหนดทางเทคโนโลยีที่ผู้ผลิตกำหนด และควรทาลงบนส่วนกาวให้สม่ำเสมอ

2. ความยาวทับซ้อนของ CFRP ตามทิศทางแรงเค้นของ CFRP ไม่ควรน้อยกว่า 200 มม. และตำแหน่งทับซ้อนของแผ่น CFRP หรือแผ่นลามิเนตควรสลับกัน

3. ลูกกลิ้งพิเศษใช้กลิ้งไปตามทิศทางของเส้นใยหลายๆ ครั้งเพื่อไล่ฟองอากาศออก เพื่อให้ตำแหน่งทับซ้อนของแผ่นคาร์บอนไฟเบอร์สลับกัน

4. ควรทำซ้ำขั้นตอนข้างต้นโดยการวางแบบหลายชั้น และควรวางชั้นล่างโดยเร็วที่สุดหลังจากที่กาวคาร์บอนไฟเบอร์บนพื้นผิวคาร์บอนไฟเบอร์สัมผัสแห้ง

การตรวจสอบคุณภาพกระบวนการ

(1) ผ้าคาร์บอนไฟเบอร์ควรสะอาด ไม่มีรอยยับ การจัดเรียงเส้นใยสม่ำเสมอ ต่อเนื่อง ไม่มีลวดขาด ปม ฯลฯ

(2) ลักษณะและสีของกาวผ้าคาร์บอนไฟเบอร์ต้องสม่ำเสมอ ไม่เป็นก้อน และไม่มีตะกอนเป็นชั้นๆ

วิธีการตรวจสอบ: การสังเกต

(3) การตรวจสอบพื้นผิวหลังจากการเจียรและแต่งผิว

วิธีการตรวจสอบ: ไม้บรรทัดสัมผัสต้องเรียบและมีประวัติที่ดี

(4) แผ่น CFRP ที่ยึดติดควรเรียบสนิทโดยไม่มีรอยยับและถังลม พื้นที่ยึดติดที่มีประสิทธิภาพระหว่างแผ่น CFRP กับคอนกรีตไม่ควรน้อยกว่า 95% ของพื้นที่ยึดติดทั้งหมด พื้นที่ถังเปล่าเดี่ยวที่มีขนาดน้อยกว่า 10,000 ตารางมิลลิเมตร สามารถซ่อมแซมได้ด้วยวิธีการฉีด พื้นที่ถังเปล่าเดี่ยวที่มีขนาดน้อยกว่า 10,000 ตารางมิลลิเมตร ควรตัดและซ่อมแซม แปะทับด้วยผ้าไฟเบอร์คุณภาพสูงอื่นๆ และความยาวของการทับซ้อนหลายด้านไม่ควรน้อยกว่า 150 มิลลิเมตร

(5) ควรจุ่มกาวที่ชุบแล้วลงในพื้นผิวของผ้าคาร์บอนไฟเบอร์ แล้วจึงขัดพื้นผิวด้วยแปรง

วิธีการตรวจสอบ: การสังเกต

(6) การตรวจจับ: รายงานการทดสอบจากหน่วยงานทดสอบตามกฎหมายแห่งชาติ การทดสอบป้องกันการดึงออก การทดสอบการทำลาย
