ผ้าคาร์บอนไฟเบอร์แบบทิศทางเดียวสำหรับการเสริมความแข็งแรงของคาน

โครงการ

โครงการอาคารโรงงาน โครงสร้าง 4 ชั้น เทคอนกรีตเสาล่างก่อน จากนั้นเทคอนกรีตคานพื้น 2 ชั้นและพื้นคอนกรีตหลังจาก 5 วัน เริ่มเทคอนกรีตในช่วงเย็น พบว่าคานรองบางส่วนมีการโก่งตัวระหว่างการเทคอนกรีต ได้มีการเสริมกำลังฉุกเฉินเพื่อป้องกันการขยายตัวของอุบัติเหตุ

สาเหตุของอุบัติเหตุครั้งนี้คือหน่วยงานก่อสร้างไม่ได้ปฏิบัติตามขั้นตอนการยอมรับ และความแข็งแรงไม่เพียงพอที่จะผ่าน ท่อเหล็กกันกระแทกที่รองรับคานรองถูกวางลงบนวัสดุถมฐานรากโดยตรง และส่วนโค้งรองรับไม่ได้รับการสนับสนุนด้วยกรรไกร สองวันก่อนการเทคอนกรีต ฝนตก ส่วนหนึ่งของวัสดุถมฐานรากทรุดตัว โครงเหล็กเสริมสำหรับงานไม้ไม่ได้ติดตั้ง หน่วยงานก่อสร้างไม่ได้ดำเนินการตรวจสอบด้วยตนเอง และไม่พบอุบัติเหตุแอบแฝง ไม่มีการแจ้งเตือนหัวหน้างานหรือเจ้าของก่อนการเทคอนกรีต

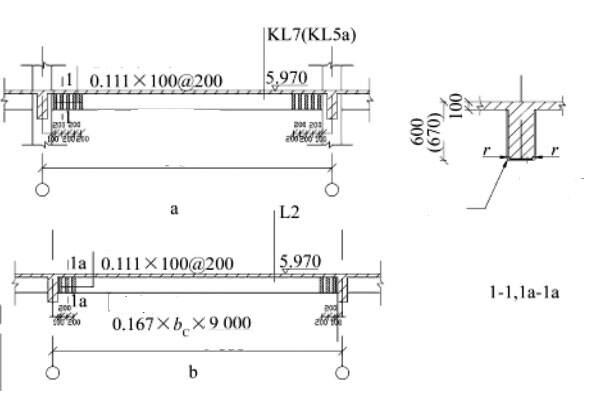

หลังจากการวิเคราะห์แล้ว ได้มีการนำผ้าคาร์บอนไฟเบอร์แบบทิศทางเดียวมาใช้ หลังจากผ่านกระบวนการบำบัดแล้ว จะมีการทดสอบประสิทธิภาพโครงสร้าง หลังจากผ่านเกณฑ์ที่กำหนดแล้ว จะใช้ตาข่ายลวดเหล็กเคลือบปูนและทำให้เรียบ

วัสดุเสริมความแข็งแรงโครงสร้าง

ผ้าคาร์บอนไฟเบอร์แบบทิศทางเดียว fcfk มีค่ามากกว่า 3,000 นิวตัน/ตร.มม.; ค่า Ecf เท่ากับ 2.1 x 105 นิวตัน/ตร.มม.; ความหนาที่กำหนด: 0.111 มม., 0.167 มม.

กาวคาร์บอนไฟเบอร์: ไพรเมอร์, กาวปรับระดับ, กาวพรีแกรนท์

ข้อกำหนดการก่อสร้าง

1. การเตรียมพื้นผิวคอนกรีต

(1) ฐานคอนกรีตต้องถอดอุปกรณ์ยึดออก ขจัดคราบน้ำมัน และตัดแบบหล่อให้เรียบเพื่อขัดถูปาก

(2) คลุมพื้นผิวด้วยขนสัตว์เพื่อเผยให้เห็นพื้นผิวคอนกรีตใหม่

(3) ในกรณีที่มีตำหนิเล็กๆ น้อยๆ (เช่น รังผึ้ง) ให้ใช้กาวยึดโครงสร้างเพื่อซ่อมแซม

2. ลำดับขั้นตอนการติดตั้งผ้าคาร์บอนไฟเบอร์: ทากาวด้านล่าง ทากาวชนิดครีม ติดผ้าคาร์บอนไฟเบอร์ และทากาวปิดทับ

ข้อควรระวัง

(1) ติดผ้าคาร์บอนไฟเบอร์ที่ด้านล่างของคาน และสุดท้ายติดห่วงคาร์บอนไฟเบอร์

(2) เมื่อเคลือบผ้าคาร์บอนไฟเบอร์ การก่อสร้างชั้นที่สองสามารถทำได้หลังจากชั้นแรกของกาวเคลือบแห้งแล้วเท่านั้น

สรุป

รายงานการทดสอบประสิทธิภาพโครงสร้างผ่านการรับรองแล้ว คานด้านล่างถูกทาสีด้วยปูนซีเมนต์และลวดตาข่ายเหล็กให้ตรง ไม่พบรอยแตกร้าวในระยะหลัง ซึ่งทำให้ได้ประสิทธิภาพการเสริมแรงที่น่าพอใจ ประสิทธิภาพของ CFRP ในการเสริมความแข็งแรงของคานและพื้นนั้นดีมาก
