การปรับปรุงโรงแรม

ภาพรวมโครงการ

ร้านขายไวน์ขนาดใหญ่แห่งหนึ่งในเหอเฟย ตั้งอยู่ในเขตพัฒนาเศรษฐกิจหลงกัง เมืองเหอเฟย เดิมทีออกแบบเป็นโครงสร้างคอนกรีตเสริมเหล็ก 7 ชั้น ระยะห่างระหว่างเสา 5.4 เมตร 6.6 เมตรในแนวนอน และ 7.8 เมตรในแนวตั้ง พื้นที่ก่อสร้างรวม 13,000 ตารางเมตร และฐานรากเป็นเสาอิสระ ในเดือนพฤษภาคม พ.ศ. 2547 เจ้าของร้านได้เสนอให้เพิ่มฟังก์ชันการใช้งานของร้านอาหาร และเสนอให้ใช้ฟังก์ชันบางส่วนเพื่อปรับเปลี่ยนตัวอาคาร และเปลี่ยนห้องอาหารบนชั้นสองและสามเป็นห้องน้ำ เพื่อให้สอดคล้องกับการใช้งานของร้านอาหาร จำเป็นต้องปรับปรุงโครงสร้างเดิมให้แข็งแกร่งขึ้น โครงการนี้แล้วเสร็จในเดือนตุลาคม พ.ศ. 2547 และได้รับการบูรณะและใช้งานจริง ซึ่งให้ผลทางเศรษฐกิจที่ดี

ประเด็นสำคัญในการฟื้นฟู

(1) น้ำหนักบรรทุกของพื้นเพิ่มขึ้นอย่างมีนัยสำคัญ แบบเดิมมีน้ำหนักบรรทุกคงที่ 5 กิโลนิวตัน/เมตร ซึ่งเพิ่มขึ้นเป็น 15 กิโลนิวตัน/เมตรหลังจากการปรับปรุง และน้ำหนักบรรทุกจรยังคงเดิม ณ ขณะนี้ โครงสร้างหลักของอาคารเสร็จสมบูรณ์แล้ว จึงไม่สามารถปรับปรุงความสามารถในการรับน้ำหนักของโครงสร้างโดยการเปลี่ยนเหล็กเสริมหรือเพิ่มขนาดได้

(2) เจ้าของอาคารไม่ได้รับอนุญาตให้ลดความสูงของพื้นคอนกรีต และจำเป็นต้องลดความเสียหายของโครงสร้างเดิมให้มากที่สุดเท่าที่จะเป็นไปได้ และวิธีการเสริมเหล็กมีความน่าเชื่อถือดี

(3) ขอบเขตของการก่อสร้างใหม่กว้าง พื้นที่กว้างขวาง และระยะเวลาก่อสร้างสั้น

การยืนยันแผนการเสริมกำลัง

ก่อนอื่น ให้พิจารณาความสูงและรูปแบบของห้องน้ำตามความต้องการของเจ้าของบ้าน รูปที่ 1 แสดงรูปแบบห้องน้ำ 2 ชั้น และรูปที่ 2 แสดงรูปแบบห้องน้ำ 3 ชั้น

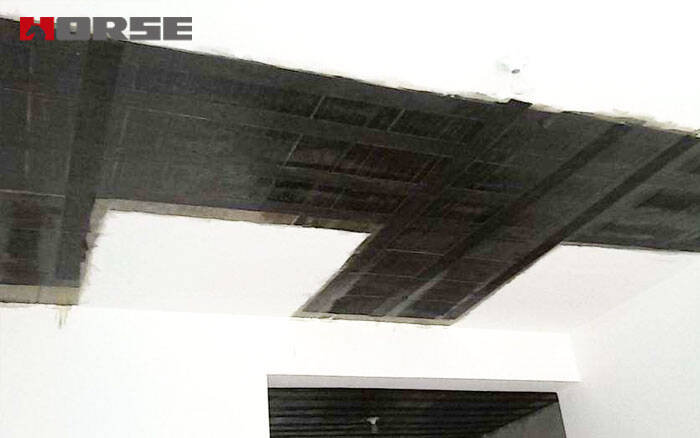

คาร์บอนไฟเบอร์เป็นวัสดุใหม่ที่มีความแข็งแรงสูง มีความแข็งแรงสูง น้ำหนักเบา ความหนาบาง ทนทาน ฯลฯ และไม่เพิ่มน้ำหนักโครงสร้างหลังจากการเสริมแรง ไม่กินพื้นที่อาคารเดิม ไม่ทำลายส่วนประกอบแรงเดิม การก่อสร้างสะดวกและเชื่อถือได้ ถูกใช้อย่างแพร่หลายในโครงการเสริมแรงและแปรรูป หลังจากติดผ้าคาร์บอนไฟเบอร์เข้ากับโครงสร้างคอนกรีตแล้ว จะเกิดโครงสร้างคอมโพสิตขึ้น และโครงสร้างคอนกรีตและผ้าคาร์บอนไฟเบอร์จะทำงานร่วมกันเพื่อเสริมความแข็งแรง เสริมกำลัง และปรับปรุงประสิทธิภาพโครงสร้าง หลังจากพิจารณาอย่างถี่ถ้วนแล้ว จึงตัดสินใจใช้ผ้าคาร์บอนไฟเบอร์ในการเสริมแรงคานและแผ่นพื้น

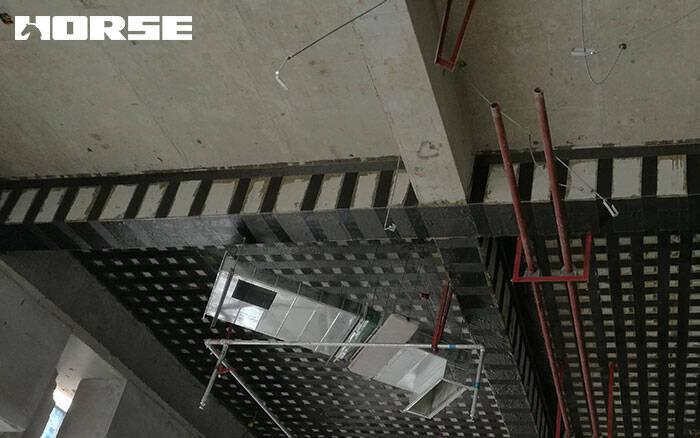

ในโครงการนี้ ผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. หนา 0.167 มม. ถูกนำมาใช้เพื่อเสริมความแข็งแรงให้กับคานและแผ่นพื้น หนึ่งในนั้นคือ โมเมนต์ดัดที่ด้านล่างของคาน: KL23, LL16 วาง 2 ชั้น, KL26 วาง 3 ชั้น และ KL27 วาง 4 ชั้น พื้นที่โมเมนต์ดัดเชิงลบที่ด้านบนของคานเฟรม: ผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. สองชั้นติดไว้ที่ด้านข้างของเสาเฟรมเฟรมแต่ละด้าน และความยาวคิดเป็น 1/4 ของช่วงคาน พื้นที่โมเมนต์ดัดเชิงลบของคานรองด้านบน: ผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. สองชั้นติดไว้ และความยาวคิดเป็น 1/4 ของช่วงคาน แผ่น B05: ผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. และระยะห่าง 300 มม. ติดไว้ที่พื้นที่โมเมนต์ดัดด้านล่างของแผ่น ผ้าคาร์บอนไฟเบอร์ 2 ชั้น ความกว้าง 300 มม. และระยะห่าง 300 มม. จะถูกวางลงบนพื้นที่โมเมนต์ดัดเชิงลบของด้านบนของบอร์ด

สรุปแล้ว

สำหรับโครงสร้างที่ออกแบบตามหลักการเสาแข็งแรงและคานไม่แข็งแรง โดยทั่วไปแล้ว ความสามารถในการรับน้ำหนักของเสาและฐานรากจะสามารถตอบสนองความต้องการได้

ในกระบวนการเสริมแรงและการซ่อมแซม คานและพื้นเป็นส่วนประกอบที่อ่อนแอ และโดยทั่วไปแล้วความสามารถในการรับน้ำหนักของคานและพื้นไม่สามารถตอบสนองความต้องการได้ จึงจำเป็นต้องเสริมเหล็ก

เมื่อติดแผ่นคาร์บอนไฟเบอร์หลายชั้นที่ฐานของคาน ควรตัดออกเป็นชั้นๆ ให้มากที่สุดเท่าที่จะทำได้ โดยเลือกความยาวทั้งด้านในและด้านนอก

เมื่อเสริมความแข็งแรงฐานของคานแล้ว ควรติดตั้งห่วงรูปตัว U ที่ปลายทั้งสองด้านและตรงกลางของแผ่นคาร์บอนไฟเบอร์ เพื่อเป็นการยึดเพิ่มเติมเพื่อป้องกันไม่ให้แผ่นคาร์บอนไฟเบอร์หลุดลอกและแตกหัก
