การเสริมความแข็งแรงโครงสร้างอาคารธนาคาร

ภาพรวมโครงการ

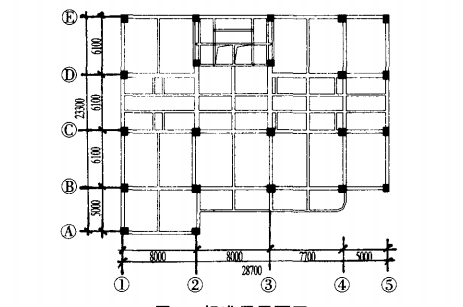

อาคารธนาคารแห่งหนึ่งตั้งอยู่ที่เขตเฉิงตง เมืองตงกวน สร้างขึ้นในปี พ.ศ. 2539 มีทั้งหมด 13 ชั้นเหนือพื้นดิน ชั้นแรกมีชั้นลอย และอีกชั้นหนึ่งอยู่ใต้ดิน ชั้นแรกมีความยาว 28.7 เมตรจากทิศเหนือถึงทิศใต้ และกว้าง 29.4 เมตรจากทิศตะวันออกถึงทิศตะวันตก ชั้นบนสุด 6 ชั้นเป็นชั้นมาตรฐาน ระนาบอาคารแสดงในรูปที่ 1 โครงการนี้ใช้โครงสร้างผนังรับแรงเฉือนคอนกรีตเสริมเหล็ก ฐานรากเสาเข็มสำเร็จรูป สูง 5-13 ชั้น สูง 3.2 เมตร และสูงรวม 52.0 เมตร การออกแบบเดิมของอาคาร 1-5 ชั้นนี้ใช้สำหรับสำนักงาน ชั้น 6 ขึ้นไปใช้เป็นโรงแรม แต่เนื่องจากการพัฒนาของธุรกิจธนาคาร ชั้น 6-8 จึงถูกเปลี่ยนเป็นคลังเก็บบิลของธนาคาร น้ำหนักบรรทุกที่แปลงของบิลที่ซ้อนกันอยู่ที่ประมาณ 8kN/m เนื่องจากน้ำหนักบรรทุกเกินน้ำหนักบรรทุกจริงที่ออกแบบไว้บนพื้นเดิมมาก เพื่อให้มั่นใจถึงการใช้งานโครงสร้างอย่างปลอดภัย จำเป็นต้องเสริมความแข็งแรงด้วยแผ่นคาร์บอนไฟเบอร์

ผลการตรวจสอบโครงสร้าง

เส้นทางการส่งสัญญาณมีความชัดเจนและสมเหตุสมผล ส่วนประกอบโครงสร้างหลักและส่วนประกอบที่ล้อมรอบในปัจจุบันไม่มีรอยแตกหรือความเสียหายที่มองเห็นได้ชัดเจนเนื่องจากแรงเค้นโครงสร้างที่ไม่เพียงพอ การวัดความเอียงบ่งชี้ว่าโครงสร้างไม่มีการเสียรูปและการเคลื่อนตัวที่เห็นได้ชัด พื้นผิวโดยรอบยังคงสมบูรณ์ ไม่มีการเคลื่อนตัวสัมพัทธ์ที่ชัดเจนระหว่างพื้นด้านในและด้านนอกกับโครงสร้างหลัก และอิฐตกแต่งผนังด้านนอกยังคงสมบูรณ์และไม่หลุดร่วง

การตรวจสอบแบบสุ่มของห้องชั้นล่าง เสา 5 ต้น บนชั้น 3-7 และคาน 7 ต้น บนชั้น 5-8 เพื่อวัดขนาดหน้าตัดของส่วนประกอบแต่ละส่วน ผลการทดสอบพบว่าขนาดหน้าตัดของคานและส่วนประกอบเสาที่สุ่มตัวอย่างเป็นไปตามข้อกำหนดการออกแบบ พบว่าชั้นใต้ดินที่วัดได้ เสา 4-8 ชั้น และคาน 6 ชั้น สามารถวัดความแข็งแรงของคอนกรีตได้ ซึ่งโดยพื้นฐานแล้วตรงตามข้อกำหนดการออกแบบ อย่างไรก็ตาม ความแข็งแรงของคอนกรีตที่วัดได้ของส่วนประกอบคานชั้น 7 และ 8 ไม่เป็นไปตามข้อกำหนดการออกแบบ

การเสริมคานและพื้น

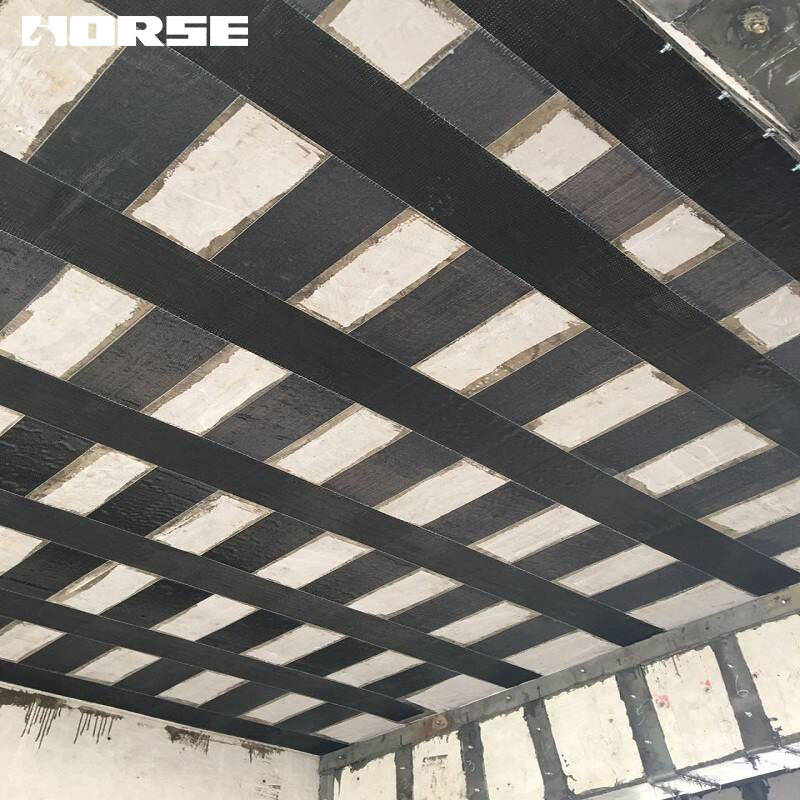

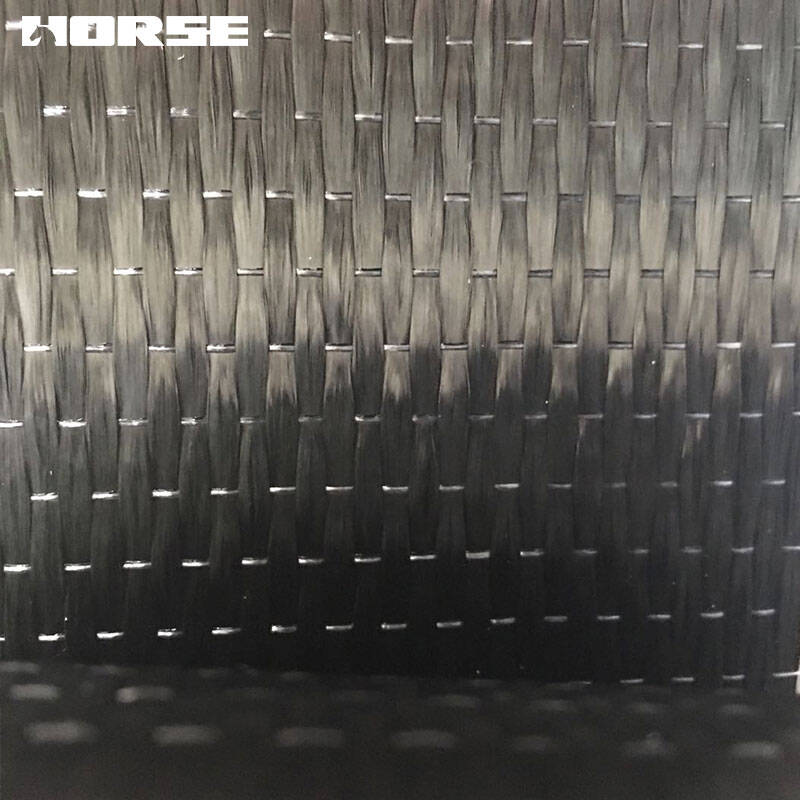

จากผลการคำนวณ พบว่าจำเป็นต้องเสริมความแข็งแรงให้กับคานและแผ่นที่มี 6-8 ชั้น ซึ่งจะส่งผลต่อการใช้งาน วิธีการติดวัสดุคอมโพสิตคาร์บอนไฟเบอร์ วัสดุคอมโพสิตคาร์บอนไฟเบอร์มีข้อดีคือมีความแข็งแรงสูง ประสิทธิภาพสูง ทนต่อการกัดกร่อน น้ำหนักเบา ใช้งานได้หลากหลาย ก่อสร้างง่าย และมีผลกระทบต่อโครงสร้างน้อย เหมาะสำหรับการเสริมแรงในโครงการนี้ การเสริมแรงของคานกลางส่วนใหญ่อยู่ที่ด้านล่างของคาน แผ่นคาร์บอนไฟเบอร์ใช้เป็นวัสดุเสริมแรงหลัก สำหรับวัสดุเคลือบชั้นเดียว ปลายคานเป็นผ้าคาร์บอนไฟเบอร์ ห่วงรูปตัว U เพื่อยึดแผ่นคาร์บอนไฟเบอร์

สรุป

1 ก่อนเปลี่ยนการใช้งานอาคาร โดยเฉพาะอย่างยิ่งเมื่อน้ำหนักบรรทุกอาจเพิ่มขึ้นอย่างมาก จำเป็นต้องดำเนินการตรวจสอบและประเมินความปลอดภัยของอาคารทั้งส่วนและบางส่วนล่วงหน้า เพื่อให้มั่นใจว่าโครงสร้างอาคารจะใช้งานได้อย่างปลอดภัย

2. วิธีการเสริมแรงแผ่นคาร์บอนไฟเบอร์นั้นสะดวกและรวดเร็ว ใช้งานง่าย ความสามารถในการรับน้ำหนักดีขึ้นอย่างเห็นได้ชัด และให้ผลลัพธ์ที่ดี เป็นวิธีเสริมแรงที่มีประสิทธิภาพ

การทดสอบแรงกด 3 เป็นวิธีที่ใช้งานง่ายและมีประสิทธิภาพในการตรวจสอบประสิทธิภาพโครงสร้าง โดยเฉพาะอย่างยิ่งความสามารถในการรับน้ำหนักของชิ้นส่วนแผ่น สามารถใช้ทดสอบความสามารถในการรับน้ำหนักของส่วนประกอบประเภทต่างๆ ได้
