การซ่อมแซมคานแตกร้าว

ภาพรวมโครงการ

โครงการนี้เป็นโครงสร้างผนังรับแรงเฉือนโครงเหล็กสูง 18 ชั้น มีคานโครงเหล็ก 6 คานบนชั้น 7 และชั้น 8 มีปัญหาคุณภาพการก่อสร้างที่ร้ายแรง ขนาดหน้าตัดของคานอยู่ที่ 200 มม. X 700 มม. และความยาวคานอยู่ที่ 8,000 มม. ปัญหาในการตรวจสอบภาคสนามมีดังนี้:

(1) มีรังผึ้งจำนวนมากบนพื้นผิว และมีรอยแตกร้าวจากการหดตัวเนื่องจากอุณหภูมิหลายจุด

(2) ความแข็งแรงของคอนกรีตที่ออกแบบไว้เดิมอยู่ที่ C30 และความแข็งแรงของคอนกรีตที่วัดได้จริงอยู่ระหว่าง C20-C30

(3) ส่วนล่างของคานแต่ละอันมีซี่โครงที่โผล่ออกมา

การเสริมความแข็งแรงโครงสร้าง

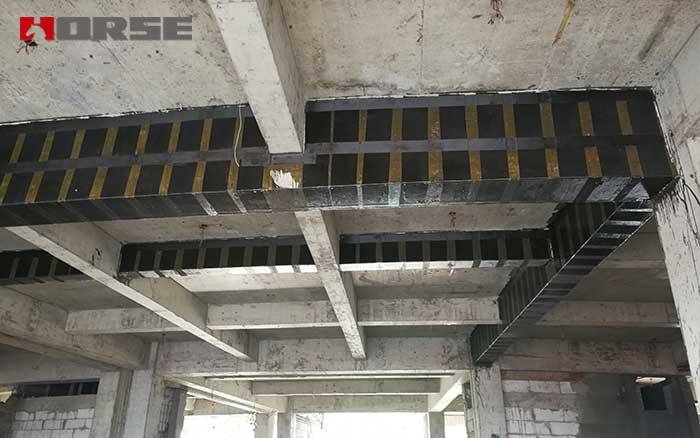

โครงการนี้ส่งผลกระทบต่อความแข็งแรงของส่วนประกอบเนื่องจากคุณภาพการก่อสร้างที่ไม่ดี เนื่องจากเจ้าของมีข้อกำหนดสูงเกี่ยวกับการใช้พื้นที่และรูปลักษณ์หลังการเสริมเหล็ก และจำเป็นต้องก่อสร้างอย่างรวดเร็วเพื่อลดผลกระทบเชิงลบ จึงได้เปรียบเทียบตัวเลือกต่างๆ ดังต่อไปนี้ ดำเนินการอัดฉีดสารเคมีสำหรับรอยแตกร้าวของคานโครง และติดผ้าคาร์บอนไฟเบอร์ที่ด้านล่างและด้านข้างของคานเพื่อปรับปรุงความสามารถในการรับแรงดัดและแรงเฉือนของคานโครง

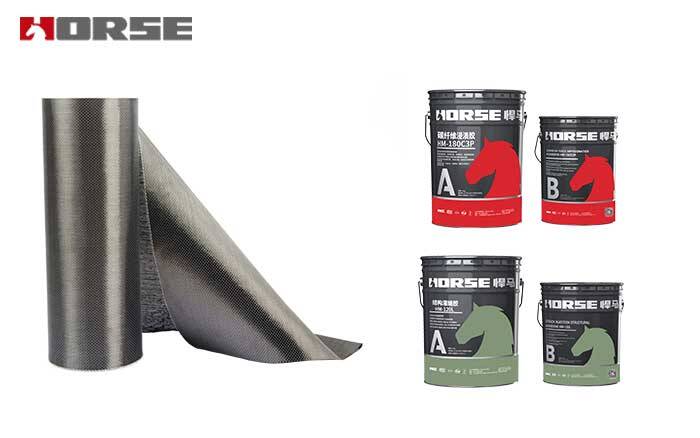

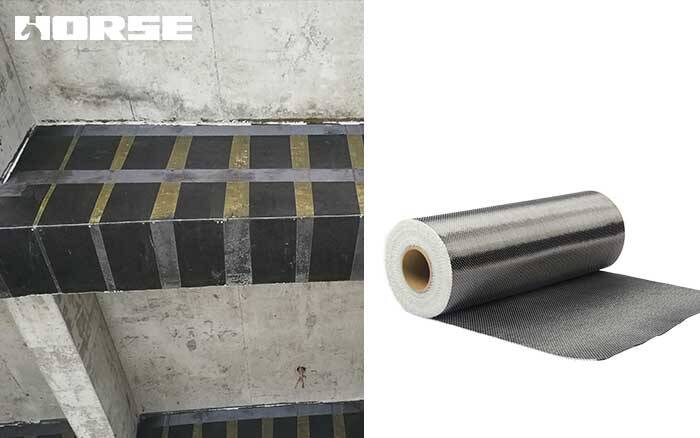

วัสดุเสริมความแข็งแรงโครงสร้าง: คาร์บอนไฟเบอร์แบบทิศทางเดียว 300 กรัม กาวคาร์บอนไฟเบอร์ HM-180C3P และการฉีดรอยแตกร้าวของม้า

วิธีการคำนวณ

คอนกรีตคานคำนวณตาม C20 หลังจากตรวจสอบสภาพอาคารแล้ว จำเป็นต้องเพิ่มความสามารถในการดัดของคานขึ้น 15% โดยวางผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. ไว้ตามความยาวของฐานคานเพื่อเพิ่มความสามารถในการดัดของคานขึ้น 20% และให้เป็นไปตามข้อกำหนดการออกแบบ การออกแบบแรงเฉือนของคานอ้างอิงตามวิธีการออกแบบที่เกี่ยวข้องของญี่ปุ่น ตามสภาพจริงของคาน ห่วงคาร์บอนไฟเบอร์รูปตัว U กว้าง 250 มม. (โมเมนต์กลาง 600 มม.) จะถูกวางลงทั้งสองด้านของคาน และยึดลูกปัดกว้าง 200 มม. ไว้ด้านนอกห่วงรูปตัว U หลังจากคำนวณแล้ว เหล็กเสริมสามารถตอบสนองความต้องการความสามารถในการเฉือนของคานได้ตามข้อกำหนดการออกแบบ

กระบวนการเสริมแรงด้วยคาร์บอนไฟเบอร์

ขั้นตอนที่ 1: ขั้นแรก ให้ขัดคานโครงด้วยรากหญ้าเพื่อขจัดส่วนที่สึกหรอและหลวมของพื้นผิวคอนกรีตออก ใช้เครื่องเจียรมุมเจียรชิ้นส่วนคาร์บอนไฟเบอร์ซ้ำๆ เพื่อขจัดสิ่งสกปรกบนพื้นผิว และทำให้ส่วนที่ยกขึ้นเรียบ เป่าฝุ่นที่ติดอยู่บนพื้นผิวออกด้วยเครื่องเป่าลม และเช็ดทำความสะอาดด้วยด้ายฝ้าย

ขั้นตอนที่ 2: สำหรับการอัดฉีดวัสดุอุดรูรั่ว วัสดุอุดรูรั่วคือคอลลอยด์ที่เตรียมได้จากการทดลอง เนื่องจากมีความแข็งแรงในการยึดเกาะสูง จึงสามารถฟื้นฟูโครงสร้างให้กลับมาสมบูรณ์ได้ด้วยการอัดฉีดและอัดฉีด

ขั้นตอนที่ 3: หลังจากเสร็จสิ้นการเคลือบผิวคอนกรีตแล้ว ให้ทาไพรเมอร์ และหลังจากที่นิ้วมือแห้งแล้ว ให้ซ่อมแซมพื้นผิวกาวด้วยผงอุดอีพอกซี

ขั้นตอนที่ 4: ตรวจสอบให้แน่ใจว่าผงสำหรับอุดรูแห้งสนิทก่อนติดผ้าคาร์บอนไฟเบอร์ หลังจากแห้งสนิทแล้ว คุณสามารถเริ่มติดได้ ขั้นแรก ให้ติดแผ่นฐานของคานออกเป็นสามส่วน โดยให้ส่วนหน้าของคานอยู่ที่ช่วง 1/3 ของคาน จากนั้นจึงติดห่วงรูปตัว U สุดท้าย เพื่อให้ห่วงรูปตัว U ยึดติดได้ดี จึงติดลูกปัดคาร์บอนไฟเบอร์กว้าง 200 มม. ไว้ที่ด้านคาน

บทสรุป

ผลการเสริมแรงของโครงการนี้แสดงให้เห็นว่าผ้าคาร์บอนไฟเบอร์สามารถแก้ปัญหาคุณภาพการก่อสร้างที่ย่ำแย่ของโครงการคอนกรีตเสริมเหล็กในปัจจุบันได้อย่างมีประสิทธิภาพ หลังจากเสริมแรงด้วยผ้าคาร์บอนไฟเบอร์แล้ว ความปลอดภัยและความทนทานของโครงสร้างก็เพิ่มขึ้น ยิ่งไปกว่านั้น ไม่จำเป็นต้องใช้เครื่องจักรขนาดใหญ่และงานเปียกในกระบวนการเสริมแรง พื้นที่ก่อสร้างมีขนาดเล็กและสามารถก่อสร้างได้ภายใต้สภาพการใช้งานปกติ ประโยชน์ทางเศรษฐกิจที่ครอบคลุมของผ้าคาร์บอนไฟเบอร์นั้นเหนือกว่าเหล็กยึดติด และมีแนวโน้มการใช้งานที่กว้างขวาง
