การเสริมคานคอนกรีตเสริมเหล็ก

1 ภาพรวมโครงการ

อาคารสำนักงานมีโครงสร้างสี่ชั้นพร้อมฐานรากอิสระ ความสูงของชั้นหนึ่งอยู่ที่ 4.8 เมตร และความสูงของชั้นสองถึงสี่อยู่ที่ 3.3 เมตร มีพื้นที่อาคารประมาณ 1,910 ตารางเมตร อาคารสำนักงานแห่งนี้เป็นอาคารใหม่ เดิมทีอาคารด้านหน้าเป็นสีหินแท้ แต่ปัจจุบันเปลี่ยนเป็นหินแขวนแห้ง

2 การออกแบบเสริมแรง

2.1 การวิเคราะห์การคำนวณ

อาคารสำนักงานเป็นโครงสร้างใหม่ และโครงสร้างเดิมไม่ได้รับการทดสอบและระบุก่อนการปรับปรุงใช้งาน ผนังด้านหน้าอาคารถูกเปลี่ยนจากสีหินจริงเป็นหินแขวนแห้ง ส่งผลให้น้ำหนักบรรทุกของโครงสร้างเปลี่ยนแปลงไป จากแบบจำลองการคำนวณ PKPM ของโครงสร้างอาคารเดิม ได้มีการนำน้ำหนักบรรทุกจริงที่ผนังภายนอกมาใช้ และตรวจสอบการคำนวณอีกครั้ง จากการเปรียบเทียบและวิเคราะห์ผลการคำนวณของซอฟต์แวร์และผลการคำนวณของแบบจำลองโครงสร้างอาคารเดิม พบว่ากำลังรับน้ำหนักของฐานรากโครงสร้างเดิมและกำลังรับน้ำหนักของเสาคอนกรีตโครงเหล็กเป็นไปตามข้อกำหนด และไม่จำเป็นต้องเสริมเหล็ก โมเมนต์ดัดเชิงลบของคานโครงเหล็กในบางชั้นไม่เป็นไปตามข้อกำหนด หากไม่เสริมเหล็ก จะก่อให้เกิดอันตรายต่อความปลอดภัยของโครงสร้างอาคารสำนักงาน

2.2 โครงการเสริมแรง

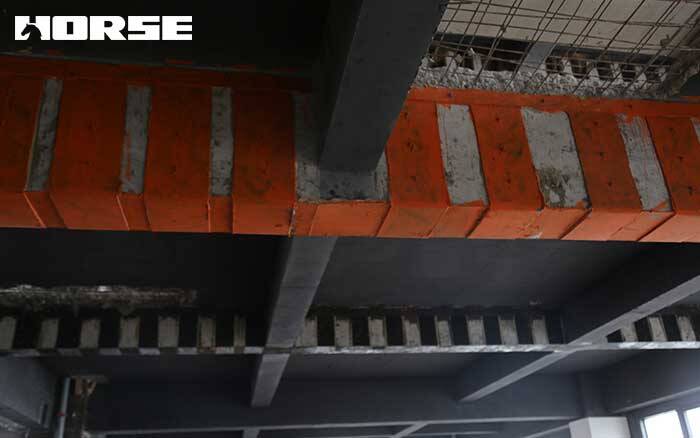

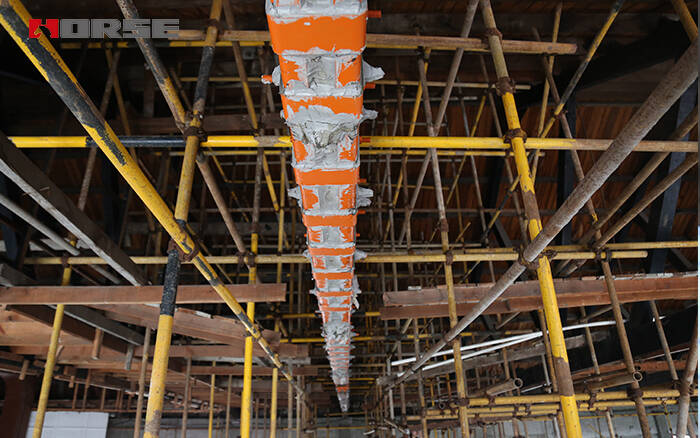

คานคอนกรีตเสริมเหล็กมีการเสริมแรงไม่เพียงพอในช่วงเวลาที่เสียเปรียบ แผนการเสริมแรงคือการเพิ่มหน้าตัดของส่วนบนคานและเสริมความแข็งแรงส่วนบนคานด้วยเหล็ก การเสริมแรงด้วยการขยายหน้าตัดด้านบนของคาน: การตัดชั้นป้องกัน การเสริมเหล็ก การผูกเหล็กเสริม การรองรับแบบหล่อ การเทคอนกรีต และการบ่มคอนกรีต จะทำให้ระยะเวลาการก่อสร้างยาวนานขึ้น การเสริมแรงส่วนบนคานด้วยเหล็ก: พื้นผิวคอนกรีตขัดเงาของส่วนบนคาน แผ่นเหล็กติดกาว ยึดด้วยสลักเกลียวเคมี การป้องกันพื้นผิวแผ่นเหล็ก การก่อสร้างง่ายและระยะเวลาสั้น เพื่อลดระยะเวลาการก่อสร้างและลดต้นทุน คานคอนกรีตเสริมเหล็กจึงถูกเสริมด้วยแผ่นเหล็กติดกาวที่ด้านบนของคาน

การคำนวณแสดงให้เห็นว่าเหล็กเสริมยึดเกาะด้านบนของคานคอนกรีตเสริมเหล็กใช้แผ่นเหล็กเกรด Q235B ที่มีความหนา 5 มม. ซึ่งตรงตามข้อกำหนดด้านความสามารถในการรับน้ำหนักของส่วนบนของคาน

3 การก่อสร้างเสริมแรง

3.1 วัสดุก่อสร้าง

คานคอนกรีตเสริมเหล็กจะถูกยึดติดด้วยเหล็กเพื่อเพิ่มความแข็งแรงให้กับแผ่นเหล็กโดยใช้เหล็ก Q235B และกาวยึดติดโครงสร้างเหล็กจะใช้กาวยึดติดโครงสร้างระดับ A ประสิทธิภาพของเหล็กควรเป็นไปตามข้อกำหนดต่อไปนี้:

1) อัตราส่วนของค่าที่วัดได้ของความแข็งแรงการยืดหยุ่นของเหล็กต่อค่าที่วัดได้ของความแข็งแรงแรงดึงไม่ควรเกิน 0.85

2) ควรมีขั้นตอนผลตอบแทนที่ชัดเจนและการยืดตัวไม่ควรน้อยกว่า 20%

3) เหล็กควรมีคุณสมบัติเชื่อมได้ดีและทนต่อแรงกระแทกได้ดี

กาวสำหรับเสริมโครงสร้าง (กาวสำหรับติด) ใช้กาวโครงสร้างระดับ A และประสิทธิภาพการทำงานต้องเป็นไปตามข้อกำหนดในมาตรา 4.2.2 ของมาตรฐานแห่งชาติ "ข้อกำหนดทางเทคนิคสำหรับการประเมินความปลอดภัยของวัสดุเสริมโครงสร้างทางวิศวกรรม" GB50728-2011

3.2 ข้อกำหนดทางเทคนิคการก่อสร้าง

กระบวนการดำเนินการก่อสร้างโครงเหล็กเสริมคานคอนกรีตเสริมเหล็กอาคารสำนักงาน: การปรับพื้นผิวคานคอนกรีต - การปรับพื้นผิวแผ่นเหล็ก - การเตรียมกาว - การติดกาวและการวาง - การบ่ม การตรวจจับข้อผิดพลาดทางเคมีและการแข็งตัวของข้อผิดพลาด - การตรวจสอบ - การป้องกันการกัดกร่อน

การติดตั้งเหล็กเสริมแบบยึดติดจะดำเนินการตาม "มาตรฐานการออกแบบเหล็กเสริมสำหรับโครงสร้างคอนกรีต" GB50367-2013 การก่อสร้างเหล็กเสริมแบบยึดติดคานต้องคำนึงถึงประเด็นต่อไปนี้

1) เมื่อใช้แผ่นเหล็กติดเพื่อเสริมโครงสร้างคอนกรีตเสริมเหล็ก ควรให้ความสำคัญกับการขนถ่ายส่วนประกอบโครงสร้างเดิมนอกเหนือจากน้ำหนักของส่วนประกอบนั้นๆ และสามารถดำเนินการก่อสร้างได้หลังจากการขนถ่ายเท่านั้น

2) ก่อนการเสริมคานคอนกรีต ต้องกำจัดชั้นปูนฉาบ (หรือชั้นฉาบปูน) บนพื้นผิว คราบน้ำมัน สิ่งสกปรก และชั้นที่เสื่อมสภาพ ฯลฯ ออกก่อน ซ่อมแซมรอยบุ๋มขนาดใหญ่ด้วยกาวโครงสร้าง และกำจัดฝุ่นผงที่พื้นผิวออกและทำความสะอาด หลังจากแห้งสนิทแล้ว ให้เช็ดพื้นผิวด้วยสำลีชุบอะซิโตน

3) พื้นผิวยึดติดของแผ่นเหล็กต้องได้รับการขจัดสนิมและทำให้มีความหยาบ สามารถขัดเงาได้ด้วยการพ่นทราย ผ้าทราย หรือหินเจียรแบบแบน จนกระทั่งเกิดความเงางามของโลหะ ยิ่งความหยาบมากเท่าไหร่ก็ยิ่งดีเท่านั้น รูปแบบการเจียรควรตั้งฉากกับทิศทางแรงของแผ่นเหล็ก เช็ดทำความสะอาดด้วยสำลีซับน้ำชุบอะซิโตน

4) กาวสำหรับโครงสร้างอาคารประกอบด้วยส่วนประกอบ A และ B สองส่วน นำภาชนะที่สะอาดและเครื่องชั่งมาผสมตามคำแนะนำ ใช้เครื่องกวนคนประมาณ 5-10 นาทีจนสีเป็นเนื้อเดียวกัน ควรผสมในทิศทางเดียวกันขณะผสม พยายามหลีกเลี่ยงการผสมโดยให้อากาศเข้ากันจนเกิดฟองอากาศ และควรวางในบริเวณที่มีอากาศถ่ายเทสะดวก

5) หลังจากเตรียมกาวเสร็จแล้ว ให้ใช้มีดปาดจาระบีทาลงบนพื้นผิวของแผ่นเหล็กที่ผ่านการแปรรูป (หรือพื้นผิวคอนกรีต) ส่วนของกาวควรเป็นรูปสามเหลี่ยม หนาประมาณ 3 มม. ตรงกลาง และหนาประมาณ 1 มม. ที่ขอบ จากนั้นติดแผ่นเหล็กลงบนพื้นผิวคอนกรีต เจาะรูบนคาน และยึดด้วยสารเคมียึด M12 ที่เตรียมไว้

6) หลังจากติดแผ่นเหล็กแล้ว ให้ใช้ค้อนเคาะแผ่นเหล็กไปตามพื้นผิวที่จะติด หากไม่มีโพรงอากาศ แสดงว่าแผ่นเหล็กมีความหนาแน่นสูง มิฉะนั้น ควรลอกแผ่นเหล็กออกแล้วติดแผ่นเหล็กใหม่

7) การเคลือบป้องกันการกัดกร่อน ควรแปรงและขัดพื้นผิวของแผ่นเหล็กหรือแขวนด้วยตาข่ายลวดเหล็กและทาด้วยปูนซีเมนต์ที่มีความแข็งแรงสูงซึ่งมีความหนาไม่น้อยกว่า 25 มม. เป็นชั้นป้องกัน

4 บทสรุป

ในด้านการออกแบบ วิธีการเสริมแรงด้วยแผ่นเหล็กแบบฉาบปูนสามารถปรับปรุงสมรรถนะการรับน้ำหนักของชิ้นส่วนคอนกรีตเสริมเหล็กได้อย่างมาก และตอบสนองความต้องการด้านความสามารถในการรับน้ำหนักที่เพิ่มขึ้นของโครงสร้างคอนกรีตเสริมเหล็ก ถือเป็นวิธีการเสริมแรงที่นิยมใช้กันมากสำหรับโครงการปรับปรุงโครงสร้างอาคารและโครงการเสริมแรง ในการก่อสร้างวิธีการเสริมแรงด้วยเหล็กแท่ง ควรเปิดเผยเทคโนโลยีการก่อสร้างเหล็กแท่งให้ครบถ้วนก่อนการก่อสร้าง และควรควบคุมคุณภาพของโครงสร้างเหล็กแท่งอย่างเคร่งครัดในระหว่างขั้นตอนการก่อสร้าง
