คานคอนกรีตเสริมเหล็ก

ภาพรวมโครงการ

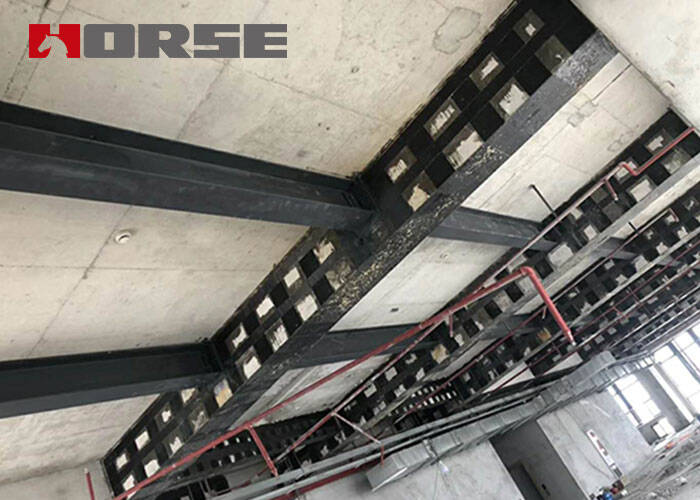

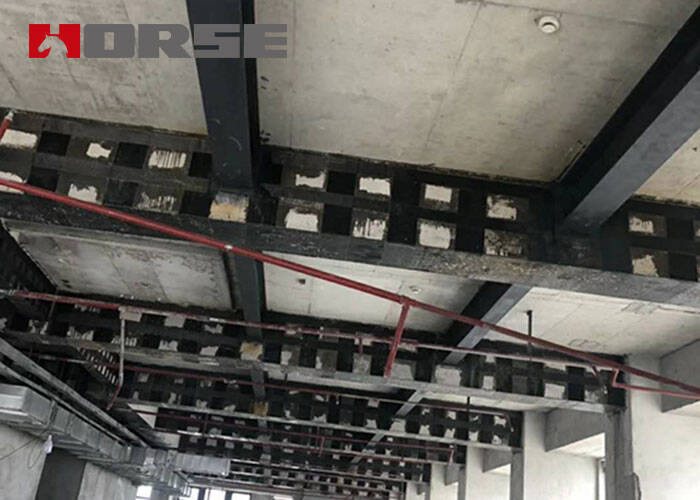

อาคารบางหลังของโครงการหนึ่งเป็นโครงสร้างผนังรับแรงเฉือนโครงคอนกรีตเสริมเหล็กแบบหล่อในที่ อาคารมีชั้นใต้ดิน 1 ชั้น สูงจากพื้น 19 ชั้น และความสูงของอาคารคือ 54.9 ม. ในจำนวนนี้ ความแข็งแรงของคอนกรีตที่ออกแบบของคานบนชั้นที่ 4 อยู่ที่ C30 และหน่วยทดสอบใช้การคืนตัวเพื่อตรวจจับความแข็งแรงของแรงอัดของคานคอนกรีต: 24.3 MPa และความแข็งแรงของแรงอัดของคอนกรีตของคานถูกตัดสินว่าไม่มีคุณสมบัติ มีการวางแผนที่จะใช้การเสริมแรงด้วยคาร์บอนไฟเบอร์สำหรับการเสริมแรง

โครงคานได้รับการวางแผนให้เสริมความแข็งแรงด้วยการเสริมแรงด้วยคาร์บอนไฟเบอร์ ข้อดีของการเสริมความแข็งแรงโครงสร้างดัดด้วยวิธีการเสริมแรงด้วยคาร์บอนไฟเบอร์:

(1) มีความแข็งแรงสูง (ความแข็งแรงประมาณ 10 เท่าของเหล็กเส้นธรรมดา) และให้ผลดี;

(2) น้ำหนักเบา โดยพื้นฐานแล้วน้ำหนักโครงสร้างและขนาดหน้าตัดไม่เพิ่มขึ้น มีความยืดหยุ่นดี ตัดง่าย และใช้งานได้หลากหลาย;

(3) หลังจากการเสริมแรง ความสามารถในการรับน้ำหนัก ความต้านทานการกัดกร่อน และความทนทานของโครงสร้างสามารถปรับปรุงได้อย่างมาก

การเสริมคาน

นำส่วนล่างของคานมาติดด้วยคาร์บอนไฟเบอร์ความกว้าง 100 มม.

การเสริมแรงคานเฉียง

เลือกผ้าคาร์บอนไฟเบอร์รอง หนา 0.111 มม. กว้าง 200 มม. ชั้นเดียว ระยะห่าง 250 มม.

คำอธิบายการเสริมแรงคานด้วยคาร์บอนไฟเบอร์:

1.  วัสดุเสริมแรงทำจากผ้าคาร์บอนไฟเบอร์แรงสูงเกรด 2 200g/m2 หนา 0.111 มม.

2. กาวคาร์บอนไฟเบอร์ใช้กาวเกรด A

3. ขอบและมุมของคานได้รับการขัดให้มีมุมโค้งมน R≥20 มม.

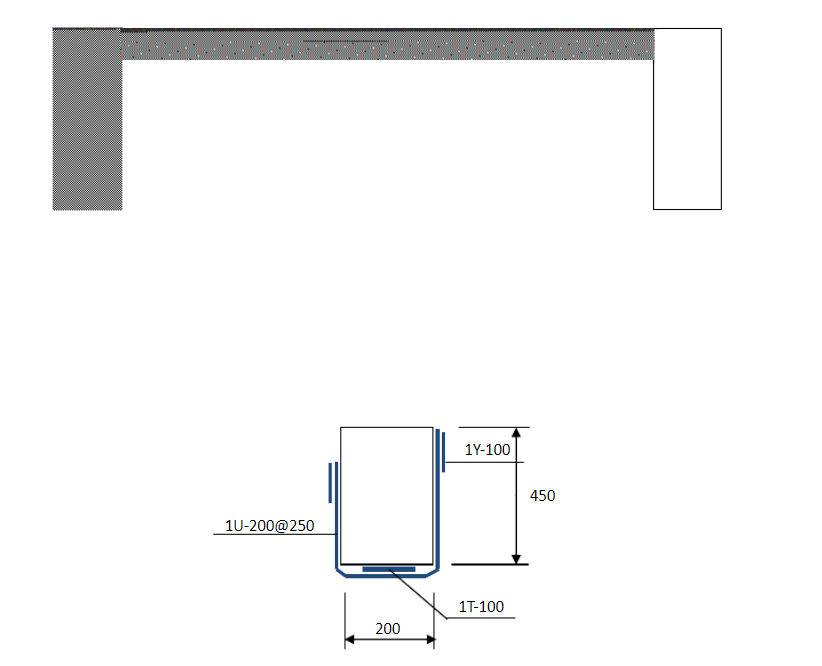

วางผ้าคาร์บอนไฟเบอร์กว้าง 100 มม. ไว้ที่ด้านล่างของคาน ผ้าคาร์บอนไฟเบอร์แบบห่วงรูปตัว U กว้าง 200 มม. ระยะห่าง 250 มม. พร้อมผ้าคาร์บอนไฟเบอร์กว้าง 100 มม. วางทับบนแต่ละด้าน
