หอรำลึกทันกะกี

ภาพรวมโครงการ

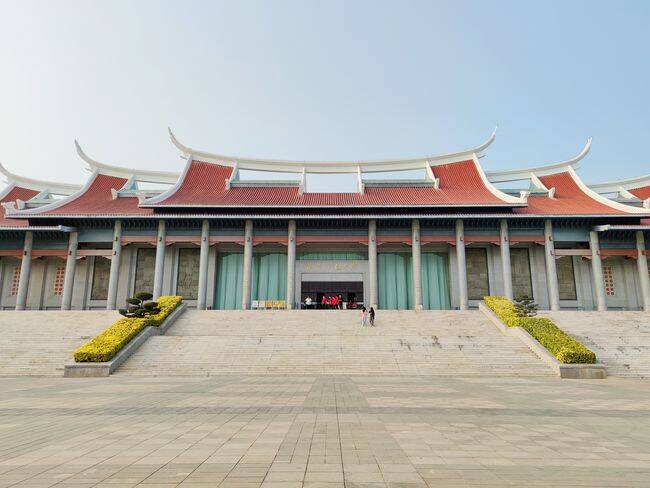

หอรำลึก Tan Kah Kee สร้างขึ้นในปี 1982 และตั้งอยู่ในมหาวิทยาลัย Huaqiao ในเมือง Quanzhou มณฑลฝูเจี้ยน สร้างขึ้นเพื่อรำลึกถึงนาย Tan Kah Kee ผู้นำชาวจีนโพ้นทะเลผู้รักชาติที่มีชื่อเสียง โดยได้รับทุนจากชาวจีนโพ้นทะเล หอรำลึกแห่งนี้มีพื้นที่ 12,000 ตารางเมตร มีพื้นที่อาคาร 7,436 ตารางเมตร และสูง 23.9 เมตร ประกอบด้วยอาคารด้านหน้าและหอประชุม ปัจจุบันใช้เป็นหอประชุมของมหาวิทยาลัย Huaqiao

เหตุผลของการเปลี่ยนแปลง

เนื่องจากสร้างเสร็จเกือบ 40 ปีแล้ว สิ่งอำนวยความสะดวกภายในหอประชุมจึงล้าสมัย สิ่งอำนวยความสะดวกและอุปกรณ์สนับสนุนไม่เพียงพอ และการใช้งานฟังก์ชันต่างๆ ก็ไม่เพียงพอ ซึ่งไม่สามารถตอบสนองความต้องการในการแสดงทางวัฒนธรรมของนักศึกษา การแข่งขันร้องเพลงขนาดใหญ่ และการแสดงทางวัฒนธรรมอื่นๆ ได้อีกต่อไป นอกจากนี้ ระบบป้องกันอัคคีภัยของหอประชุมยังขาดประสิทธิภาพ และโครงสร้างก็ต้านทานแผ่นดินไหวได้ไม่เพียงพอ หอประชุมจำเป็นต้องได้รับการดัดแปลงและออกแบบในแง่ของสถาปัตยกรรม เสียง ระบบประปาและระบายน้ำ การป้องกันอัคคีภัย ระบบปรับอากาศ ไฟฟ้า แสงสว่าง เสียง เครื่องจักรบนเวที และโครงสร้างที่ต้านทานแผ่นดินไหวได้

การวิเคราะห์การบูรณะโครงสร้างและการเสริมแรง

(1) โครงสร้างเฟรม

โครงสร้างเฟรมโดยพื้นฐานไม่ได้คำนึงถึงการออกแบบเชิงป้องกันแผ่นดินไหว และคานและเสาค้ำยันไม่ได้ตรงตามข้อกำหนดด้านแผ่นดินไหว

(2) การกระจายความแข็งที่ไม่สม่ำเสมอ

เนื่องจากโซน II แยกจากโซน I เหนือฐานราก ส่วนปลายของโครงสร้างโซน I จึงเป็นโครงโค้งที่มีช่วงกว้างและมีความแข็งแรงต่ำ ซึ่งมีความแตกต่างอย่างชัดเจนในด้านความแข็งแกร่งจากโครงสร้างจั่วเวทีที่ปลายอีกด้านหนึ่ง และการกระจายความแข็งแกร่งก็ไม่สม่ำเสมออย่างเห็นได้ชัด ทำให้โครงสร้างได้รับความเสียหายจากการบิดตัวภายใต้แผ่นดินไหว

(3) ไม่ตรงตามข้อกำหนดของสเปค

การเสริมเหล็กเสา คาน และแผ่นบางประเภทไม่สามารถตอบสนองความต้องการของข้อกำหนดได้(4) Addition method and force relationship

หลังจากที่อาคารได้รับการซ่อมแซมและสร้างใหม่แล้ว จำเป็นต้องเพิ่มระบบชั้นวางองุ่นบนเวที และต้องกำหนดวิธีการติดตั้งและความสัมพันธ์ของแรงระหว่างระบบชั้นวางองุ่นช่วงใหญ่และโครงสร้างเดิม

(5) โครงหลังคาเหล็ก

การปรับปรุงและตกแต่งใหม่ทำให้โครงหลังคาเหล็กมีน้ำหนักเพิ่มขึ้น เช่น ฝ้าเพดานแขวน ไฟ เครื่องปรับอากาศ ฯลฯ ซึ่งโครงหลังคาเหล็กต้องรับน้ำหนักที่เพิ่มขึ้นตามไปด้วย จึงจำเป็นต้องเสริมความแข็งแรงให้โครงหลังคาเหล็ก

(6) ประเด็นด้านความปลอดภัยจากแผ่นดินไหว

The roof parapet is 3.5m high, and only structural columns and ring beams are used. During an earthquake, the whiplash effect causes the wall to fall, and the seismic safety issues caused by the fall need to be considered. Therefore, it is necessary to consider not only the issues raised in the appraisal report, but also the increased load caused by the partial renovation of the structure and the improvement of the use of facilities due to the renovation and renovation. In addition, as the memorial hall was designed, my country did not have relevant standards for seismic design, so it should also focus on improving the overall seismic performance of the structure and the seismic reinforcement design for parts that are easily damaged by earthquakes. It was once required to strengthen its anti-seismic measures.

การเสริมความแข็งแรงโครงสร้างเพื่อป้องกันแผ่นดินไหว

การออกแบบการเสริมกำลังแผ่นดินไหวของโครงการนี้ครอบคลุมสองด้านหลักๆ ดังนี้:

(1) การเสริมกำลังแผ่นดินไหวจะดำเนินการกับโครงสร้างที่ไม่ได้รับการพิจารณาสำหรับการเสริมกำลังแผ่นดินไหว เมื่อดำเนินการออกแบบการเสริมกำลัง มาตรการแผ่นดินไหวจะต้องดำเนินการตามข้อกำหนดของมาตรฐานการประเมินแผ่นดินไหว ซึ่งสูงกว่าความเข้มข้นของการเสริมกำลังแผ่นดินไหวของภูมิภาค

(2) โครงสร้างมีโครงสร้างที่ไม่สม่ำเสมอและความแข็งของโครงสร้างไม่เท่ากัน จำเป็นต้องมีมาตรการเพื่อลดความแตกต่างของความแข็งของโครงสร้างและเพิ่มความแข็งในการบิดของโครงสร้าง

การออกแบบโครงสร้างชั้นวางองุ่นบนเวที

เนื่องจากข้อกำหนดการใช้งานของเวที จึงจำเป็นต้องเพิ่มชั้นวางองุ่นเพื่อยกและลดฉากหลังเวที แสง และบูมอื่นๆ ชั้นวางองุ่นตั้งอยู่เหนือเวที ขนาดคือ 15 ม. × 24 ม.

โครงเหล็กใช้ทำโครงเหล็กสำหรับโครงเหล็กและยึดกับคานและเสาโดยรอบเวที ข้อดีคือไม่จำเป็นต้องเสริมโครงเหล็กสำหรับหลังคา ข้อเสียคือโครงเหล็กสำหรับโครงเหล็กสูงเนื่องจากมีช่วงกว้าง หลังจากเปรียบเทียบและประสานงานกับเครื่องจักรและอุปกรณ์บนเวทีอย่างครอบคลุมแล้ว โครงเหล็กสำหรับโครงเหล็กจะถูกวางไว้ใกล้กับสายล่างของโครงเหล็กสำหรับหลังคาเพื่อแก้ปัญหาความสูง และนำโซลูชันนี้มาใช้

การออกแบบเสริมโครงหลังคาเหล็ก

การปรับปรุงและตกแต่งใหม่ทำให้น้ำหนักของฝ้าเพดานแบบแขวน ไฟ เครื่องปรับอากาศ ฯลฯ ของโครงหลังคาเหล็กเพิ่มขึ้น และโครงหลังคาเหล็กต้องรับน้ำหนักที่เพิ่มขึ้นตามไปด้วย หลังจากตรวจสอบและคำนวณใหม่ ความสามารถในการรับน้ำหนักของคอร์ดล่างของโครงหลังคาเหล็กสองอันที่ตำแหน่งของสะพานแสงผิวดินนั้นไม่เพียงพอเล็กน้อย และคอร์ดล่างของโครงหลังคาเหล็กเป็นเหล็กฉากคู่ ดังนั้น คอร์ดล่างจึงได้รับการเสริมด้วยเหล็กเส้นเชื่อมสองเส้น ความแข็งแรงของเหล็กเส้นคือ HRB335 และเส้นผ่านศูนย์กลางคือ 25 มม.
