การปรับปรุงโรงพยาบาล

ภาพรวมโครงการเสริมกำลัง

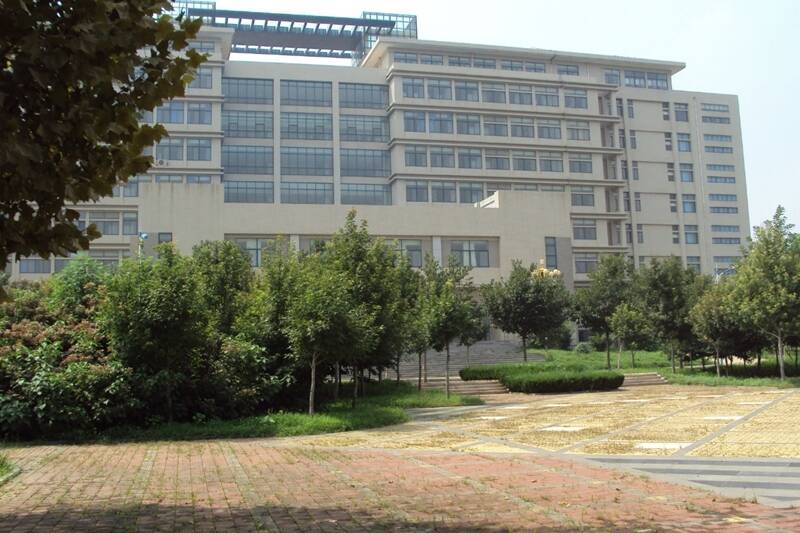

อาคารทดลองการเรียนการสอนของมหาวิทยาลัยการแพทย์แผนจีนสร้างเสร็จในปี 2003 โครงสร้างผนังรับแรงเฉือนโครงคอนกรีตเสริมเหล็ก ชั้นใต้ดิน 1 ชั้น สูงจากพื้นดิน 15 ชั้น การออกแบบเดิมส่วนใหญ่เป็นสำนักงานและห้องเรียน (รับน้ำหนักบรรทุก 2.0KN/㎡ ต่อมา อาคารนี้ได้ถูกส่งมอบให้กับโรงพยาบาลแพทย์แผนจีนประจำจังหวัด ซึ่งตัดสินใจเปลี่ยนอาคารนี้ให้เป็นอาคารผู้ป่วย อาคารผู้ป่วยในปัจจุบันทั้งหมดออกแบบให้เป็นห้องพักมาตรฐานของโรงแรม จำเป็นต้องเพิ่มห้องน้ำและผนังกั้นบางส่วน เนื่องจากข้อกำหนดของการออกแบบสถาปัตยกรรมของอาคารผู้ป่วย จึงจำเป็นต้องเพิ่มห้องน้ำสาธารณะ ลิฟต์ ฯลฯ เป็นเพราะการเปลี่ยนแปลงการทำงานที่กล่าวถึงข้างต้นที่ทำให้รับน้ำหนักได้เปลี่ยนแปลง และคานในพื้นที่จะไม่ตรงตามข้อกำหนดของการออกแบบการสร้างใหม่ในปัจจุบัน จำเป็นต้องเสริมกำลัง

หลังจากสาธิตโปรแกรมต่างๆ หลายครั้งและเปรียบเทียบความเป็นไปได้ทางเศรษฐกิจและเทคนิค และความต้องการระยะเวลาการก่อสร้างมีความเร่งด่วนเป็นพิเศษ จึงตัดสินใจใช้วัสดุคอมโพสิตคาร์บอนไฟเบอร์เพื่อการเสริมแรง

การออกแบบที่เสริมความแข็งแกร่ง

สมมติฐานพื้นฐาน

การคำนวณความสามารถในการรับน้ำหนักสูงสุดของคานคอนกรีตที่เสริมด้วยวัสดุคาร์บอนไฟเบอร์ใช้สมมติฐานพื้นฐานดังต่อไปนี้:

(1) ไม่สนใจผลของคอนกรีตในโซนแรงดึง

(2) หลังจากที่คานถูกดัด ความเครียดของคอนกรีต เหล็ก และคาร์บอนไฟเบอร์ จะเป็นไปตามสมมติฐานของหน้าตัดแบน

(3) วัสดุคาร์บอนไฟเบอร์ใช้ความสัมพันธ์ความเค้น-ความเครียดยืดหยุ่นเชิงเส้น: ocf=Ecf*ecf และ ecf<0.01

การออกแบบนี้ใช้ผ้าคาร์บอนไฟเบอร์กว้าง 300 มม. 2 ชั้นติดที่ด้านล่างของคาน หลังจากเสริมความแข็งแรงแล้ว ค่าการออกแบบของโมเมนต์ดัดสูงสุดของคานนี้จะเพิ่มขึ้น 22%

วิธีการก่อสร้าง

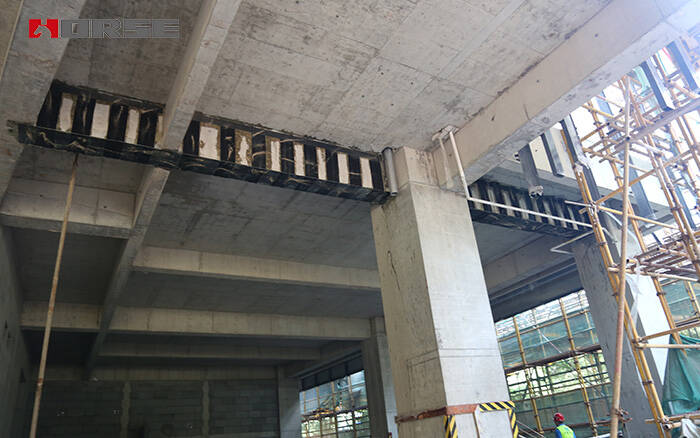

เพื่อเสริมความแข็งแกร่งให้กับการติดตามของผ้าคาร์บอนไฟเบอร์ที่ด้านล่างของคานและเพิ่มความต้านทานการเฉือนของคาน จึงวางตัวดันรูปตัว U กว้าง 200 มม. จำนวน 2 ตัวไว้ที่ปลายคานแต่ละด้าน และวางกล่องรูปตัว U กว้าง 100 มม. จำนวน 2 กล่องไว้ที่จุดตัดระหว่างคานหลักและคานรองแต่ละด้าน

ความสูงในการติดของแผ่นยึดรูปตัว U ควรใช้ความสูงของส่วนส่วนประกอบ สำหรับแผ่นยึดรูปตัว U ขอแนะนำให้ติดแผ่นคาร์บอนไฟเบอร์ตามยาวที่ปลายด้านบน

โดยคำนึงถึงปัจจัยที่ได้รับผลกระทบอย่างมากจากสถานที่ก่อสร้างเมื่อวางผ้าคาร์บอนไฟเบอร์หลายชั้น ขอแนะนำว่าจำนวนชั้นบนผ้าคาร์บอนไฟเบอร์ที่วางบนชิ้นส่วนดัดไม่ควรเกิน 3 ชั้น
