การเสริมความแข็งแรงของคาน R.C.

การเสริมความแข็งแรงคาน R.C. ด้วยการหุ้มด้วยคาร์บอนไฟเบอร์

ภาพรวมโครงการ

โครงสร้างหลักของโครงการเป็นโครงสร้างผนังรับแรงเฉือนแบบกรอบของอาคาร C โดยความสูงของคานด้านล่างของหลังคาทางเข้าหลักทางด้านทิศใต้ของอาคาร C เดิมอยู่ที่ 6.0 ม. เจ้าของได้ขอให้เปลี่ยนหลังคาเป็นพื้นเรียบสามชั้น หลังจากตรวจสอบการออกแบบแล้ว จะต้องเสริมความแข็งแรงให้กับคานหลักสี่ตัวที่สร้างไว้ที่ชั้นสาม

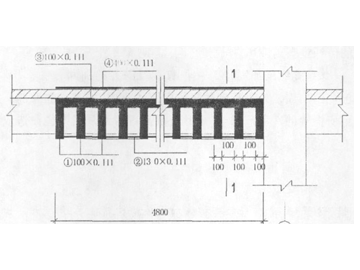

โครงการเสริมแรงคาน RC

ในที่สุด หลังจากการวิเคราะห์ การเปรียบเทียบ และการสาธิตอย่างรอบคอบโดยทั้งสามฝ่าย โดยพิจารณาไม่เพิ่มขนาดของโครงสร้างเดิม ไม่ส่งผลกระทบต่อการใช้งานตามปกติในระยะหลัง ตอบสนองปัจจัยทางเศรษฐกิจและเหตุผล ความปลอดภัยในกระบวนการก่อสร้าง การปกป้องสิ่งแวดล้อม และข้อกำหนดในช่วงการก่อสร้าง ฯลฯ จึงได้เลือกแผนการเสริมแรงผ้าคาร์บอนไฟเบอร์

เทคโนโลยีการเสริมแรงการห่อคาร์บอนไฟเบอร์มีข้อได้เปรียบทางเทคนิคที่ชัดเจนดังต่อไปนี้:

(1) มีความแข็งแรงสูงและประสิทธิภาพสูง เพื่อให้บรรลุวัตถุประสงค์ในการเสริมแรงที่มีประสิทธิภาพสูง

(2) ความทนทานต่อการกัดกร่อนและความทนทาน ช่วยแก้ปัญหาการกัดกร่อนทางเคมีที่พบในวิธีการเสริมแรงแบบอื่น

(3) โดยพื้นฐานแล้วไม่ได้เพิ่มน้ำหนักและปริมาตรของส่วนประกอบซึ่งเป็นสิ่งสำคัญอย่างยิ่งในระบบเศรษฐกิจและสังคมที่ที่ดินทุกตารางนิ้วมีมูลค่ามหาศาล

(4) เนื่องจากเป็นวัสดุที่มีความยืดหยุ่นจึงสามารถตัดได้ตามต้องการและถูกนำไปใช้งานอย่างกว้างขวางในโครงสร้างหลายประเภท หลายรูปทรงโครงสร้าง และส่วนต่างๆ ของโครงสร้าง

(5)สะดวกต่อการก่อสร้าง ไม่ต้องใช้เครื่องจักรก่อสร้างขนาดใหญ่และวัสดุหมุนเวียนในสถานที่ก่อสร้าง ใช้พื้นที่น้อย ไม่ต้องทำงานเปียก ประสิทธิภาพการทำงานสูง และประหยัดดี

(6) ระยะเวลาก่อสร้างสั้น (เจ้าของกำหนดให้ระยะเวลาก่อสร้างเป็น 8 วัน)

(7)ประสิทธิภาพเชิงกลของโครงสร้างเสริมแรงนั้นก็ชัดเจนมากเช่นกัน ประการแรก ประสิทธิภาพการดัดและเฉือนของโครงสร้างได้รับการปรับปรุงอย่างมาก ประการที่สอง สามารถปรับปรุงความแข็งแกร่งของโครงสร้างและชะลอการเกิดรอยแตกร้าวได้ ในที่สุด ยังสามารถปรับปรุงการเสียรูปของส่วนประกอบได้อย่างมีนัยสำคัญ เพิ่มความเหนียวของส่วนประกอบ และปรับปรุงความเปราะบางของคอนกรีตเดิมต่อความเสียหายจากการแตกร้าว

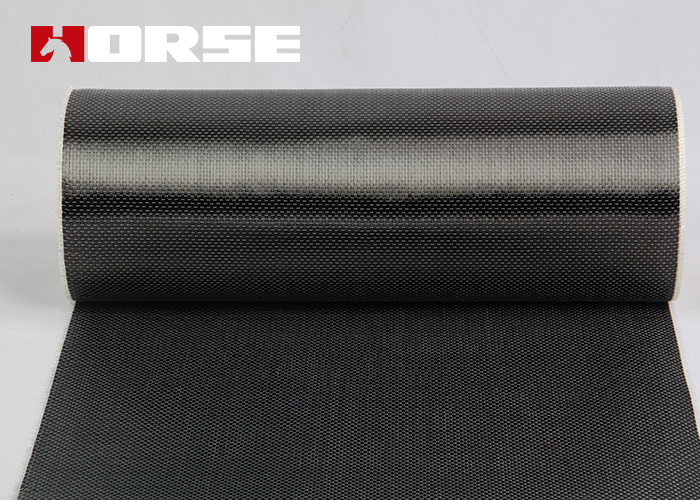

หุ้มคาร์บอนไฟเบอร์ Ud

การประเมินประสิทธิภาพของวัสดุคาร์บอนไฟเบอร์

(I) โมดูลัสความยืดหยุ่นของเส้นใยคาร์บอนนั้นใกล้เคียงกับของเหล็ก ซึ่งเหมาะมากสำหรับการเสริมแรงและซ่อมแซมโครงสร้างเหล็กเส้น ในขณะเดียวกัน ความแข็งแรงในการดึงของเส้นใยคาร์บอนนั้นสูงกว่าเหล็กธรรมดาถึง 10 เท่า เมื่อบรรลุผลการเสริมแรงที่เท่ากัน ปริมาณเส้นใยคาร์บอนจะมากกว่าเหล็กมาก น้อยกว่ามาก

(2) เกลือหนักของเส้นใยคาร์บอนมีเพียง 200 กรัมต่อตารางเมตร ซึ่งเท่ากับประมาณ 1/100 ของแผ่นเหล็กหนา 3 มิลลิเมตร แทบจะไม่ทำให้โครงสร้างมีน้ำหนักเพิ่มขึ้นเลย และไม่ทำให้โครงสร้างต้องเสริมโซ่ด้วย

(3) ในสภาพแวดล้อมกรดอ่อน หลังจากผ่านการแช่แข็งและละลายน้ำแข็ง 10,000 รอบ สลับแห้งและเปียก เป็นเวลาแสงที่กำหนด แช่ในน้ำร้อน 70'C เป็นเวลา 30 วัน เป็นต้น ความทนทาน ความทนทานต่อการกัดกร่อน และความทนทานต่อการเสื่อมสภาพของเส้นใยคาร์บอนจะไม่ลดลง ความแข็งแรงต่อความล้าจะยังคงอยู่ 80%

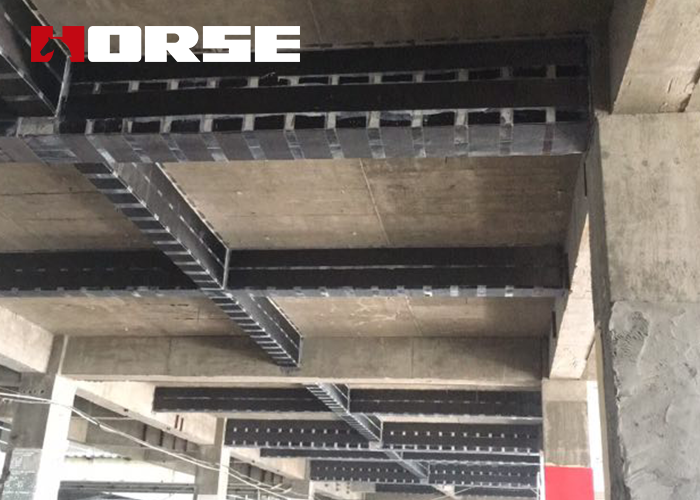

ผลการเสริมแรง

เนื่องจากการใช้การเสริมแรงแบบหุ้มคาร์บอนไฟเบอร์ในการก่อสร้างนั้นสะดวกมาก งานก่อสร้างเสริมแรงจึงเสร็จสิ้นภายใน 8 วัน ซึ่งช่วยประหยัดเวลาสำหรับการก่อสร้างขั้นตอนต่อไป สภาพการใช้งานปัจจุบันนั้นดี และไม่มีปรากฏการณ์ผิดปกติใดๆ แสดงให้เห็นว่าการบำบัดเสริมแรงของโครงการนี้มีประสิทธิภาพและเชื่อถือได้
