งานเสริมกำลังอาคารสำนักงานคอนกรีต

ภาพรวมโครงการ

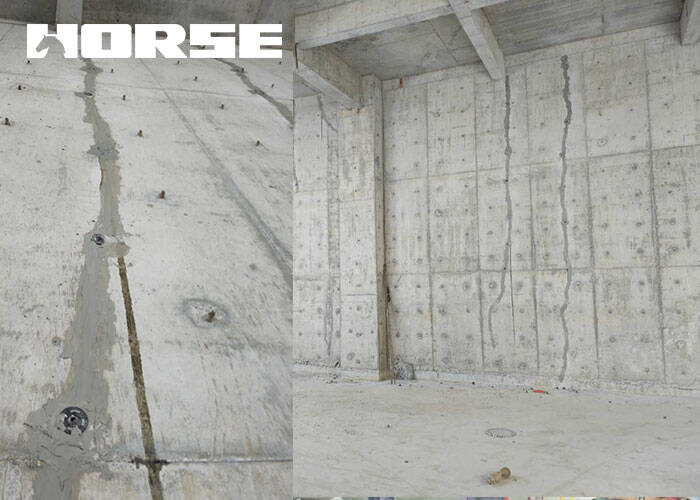

อาคารดังกล่าวเป็นอาคารสำนักงานโครงสร้างกรอบเดิมที่สร้างขึ้นในปี 2544 มีชั้นใต้ดิน 1 ชั้น ชั้นเหนือพื้นดิน 8 ชั้น และชั้นในพื้นที่ 10 ชั้น โดยมีฐานรากแบบเสาเข็ม ตามรูปแบบใหม่ พื้นที่สำนักงานด้านตะวันออกของชั้น 3-5 ถูกแปลงเป็นห้องคอมพิวเตอร์ และพื้นที่สำนักงานบางส่วนชั้น 6 ถูกแปลงเป็นห้องคอมพิวเตอร์ ตามรายงานการทดสอบและประเมินผลที่จัดทำโดยหน่วยประเมินผลระดับมืออาชีพ พบว่าคานแต่ละอันของอาคารเดิมมีรอยแตกร้าว และการใช้งานปกติของคานเหล่านี้ก่อให้เกิดอันตรายต่อความปลอดภัย หลังจากห้องคอมพิวเตอร์ถูกแปลงแล้ว ภาระของอาคารก็เพิ่มมากขึ้น ดังนั้นอาคารเดิมจึงต้องได้รับการปรับปรุงและเสริมความแข็งแรง

การออกแบบที่เสริมความแข็งแกร่ง

ในการออกแบบการบูรณะและเสริมกำลังอาคารที่มีอยู่ จะต้องปรับปรุงอาคารที่มีอยู่ก่อนตามเค้าโครงของการสร้างอาคารใหม่ โดยจะวางน้ำหนักตามข้อกำหนดการใช้งานใหม่ ตรวจสอบเงื่อนไขความเค้นของแต่ละชิ้นส่วนที่รับแรงในขีดความสามารถในการรับน้ำหนักสูงสุดและสถานะขีดจำกัดการใช้งานปกติ และพิจารณาการลดความแข็งแรงของชิ้นส่วนโครงสร้างเดิม จากนั้นจึงดำเนินการออกแบบการเสริมกำลัง ทำให้โครงสร้างและส่วนประกอบทั้งหมดตอบสนองข้อกำหนดการใช้งานภายใต้น้ำหนักใหม่

วัสดุเสริมแรง

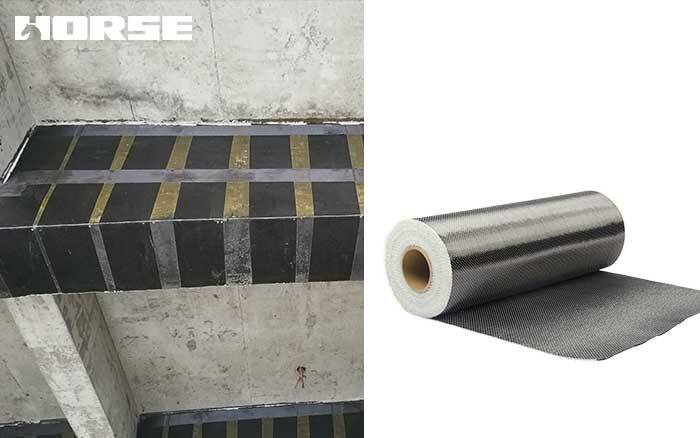

โครงสร้างคอนกรีตได้รับการเสริมความแข็งแรงด้วยแผ่นคาร์บอนไฟเบอร์ซึ่งประกอบด้วยโครงสร้างและส่วนประกอบต่างๆ เช่น แผ่นพื้น คาน และเสาที่เกี่ยวข้องของห้องเครื่องเป็นหลัก

การออกแบบที่เสริมความแข็งแกร่ง

การรับน้ำหนักบรรทุกที่สม่ำเสมอบนพื้นห้องคอมพิวเตอร์นั้นถือว่าอยู่ที่ 6.OkN/m2 ซอฟต์แวร์คำนวณโครงสร้างคือซอฟต์แวร์ซีรีส์ PKPM หลังจากคำนวณและรวมเข้ากับแบบร่างการก่อสร้างอาคารเดิมแล้ว ส่วนบนของปลายคานของพื้นที่สำนักงานแต่ละแห่งเดิมบนชั้น 3-5 นั้นไม่เพียงพอ เสริมกำลัง คานและแผ่นพื้นในชั้น 6 ของห้องเครื่องนั้นเสริมกำลังไม่เพียงพอและจำเป็นต้องเสริมกำลัง

การเสริมแรงไม่เพียงพอที่ปลายคาน ส่วนบนของด้านคานอยู่ใกล้กับด้านล่างของแผ่นและผ้าคาร์บอนไฟเบอร์ถูกวางไปตามทิศทางตามยาวของคาน การเสริมแรงไม่เพียงพอในช่วงคาน ติดผ้าคาร์บอนไฟเบอร์ไปตามทิศทางตามยาวของคานที่ด้านล่างของคาน และวางตัวอ่อนรูปตัว U การเสริมแรงแผ่นไม่เพียงพอ ติดผ้าคาร์บอนไฟเบอร์ที่ด้านล่างหรือด้านบนของแผ่นในทิศทางของการเสริมแรง

จากการคำนวณพบว่าโครงสร้างและส่วนประกอบของอาคารเสริมแรงสามารถตอบสนองความต้องการของห้องสื่อสารได้

ข้อกำหนดด้านการก่อสร้าง

ความยาวทับซ้อนของผ้าคาร์บอนไฟเบอร์ตามทิศทางการรับน้ำหนักของเส้นใยควรมากกว่า 100 มม. เมื่อใช้ผ้าคาร์บอนไฟเบอร์หลายชั้นหรือหลายชั้นเพื่อเสริมแรง ตำแหน่งทับซ้อนของผ้าคาร์บอนไฟเบอร์แต่ละชั้นหรือแต่ละชั้นควรเหลื่อมซ้อนกัน

เมื่อแผ่นคาร์บอนไฟเบอร์ถูกวางลงบนพื้นที่รับแรงดึงที่ด้านข้างของคานพันอันสำหรับการเสริมแรงดัด พื้นที่ที่จะวางควรอยู่ภายในระยะ 1/4 ของความสูงของคานจากขอบของพื้นที่รับแรงดึง

เมื่อเสริมความแข็งแรงให้กับคานและแผ่นเหล็กในบริเวณโมเมนต์ดัดเชิงบวก แผ่นคาร์บอนไฟเบอร์ควรยื่นออกมาจนถึงขอบของตัวรองรับ ขอแนะนำให้ติดตั้งกล่องรูปตัว U ของแผ่นคาร์บอนไฟเบอร์หรือไม้ระแนงขวางทั้งสองด้านของจุดรับน้ำหนักที่รวมกัน

เมื่อแผ่นเสริมแรงด้วยการดัด แผ่นคาร์บอนไฟเบอร์ควรใช้รูปแบบผ้าหนาแน่นหลายแบบ
