คานคอนกรีตเสริมแรง

ตลาดเกษตรกรในเมืองโถ่วไป่ เขตจินซิ่ว สร้างขึ้นในปี 1993 มีโครงสร้างคอนกรีตเสริมเหล็กและยังคงใช้งานอยู่ ในปี 2009 เจ้าของได้มอบหมายให้เราทำการทดสอบโครงสร้างและประเมินความน่าเชื่อถือของตลาด

ผลการประเมินพบว่าการเสริมแรงคานได้รับการทดสอบโดยใช้วิธีอัลตราโซนิกร่วมกับการขุดตัวอย่าง และพบว่าคานโครงบางอันมีการเสริมแรงไม่เพียงพอ ในจำนวนนี้ การเสริมแรงด้านล่างคานของคานโครงเพลามีเพียง 2Φ16 และคานคานรองรับอยู่ที่ 8@200 ตาม "ข้อกำหนดการออกแบบโครงสร้างคอนกรีต" ในปัจจุบัน ค่าการออกแบบของความสามารถในการรับน้ำหนักการดัดช่วงกลาง Mu คือ 28.9kN·m และค่าการออกแบบของโมเมนต์การดัด M คือ 39.9kN·m ตามการรวมแรงจริง ซึ่งไม่สามารถตอบสนองความต้องการของความสามารถในการรับน้ำหนักของส่วนหน้าตัดปกติได้

(1)ข้อมูลจำเพาะและการควบคุมความตึงของแถบคาร์บอนไฟเบอร์ แถบคาร์บอนไฟเบอร์ใช้แถบคาร์บอนไฟเบอร์ประเภท 50-1.2 ความแข็งแรงของการออกแบบแรงดึงคือ 2300MPa โมดูลัสความยืดหยุ่นคือ 1.73×105MPa ความกว้างคือ 50 มม. ความหนาคือ 1.2 มม. Af = 60mm2 และความยาวของแถบคาร์บอนไฟเบอร์เสริมที่ด้านล่างของคานคือ 3.0 ม. ค่าความตึงควบคุมความตึงของแถบคาร์บอนไฟเบอร์คือ σcon = 35% fu = 805MPa

โดยการใช้แรงอัดล่วงหน้า รอยแตกร้าวบางส่วนของคานจะถูกปิดลง ความแข็งแกร่งยังได้รับการปรับปรุงไปในระดับหนึ่ง และการเบี่ยงเบนของคานตรงกลางช่วงก็ลดลง 1.2 มม.

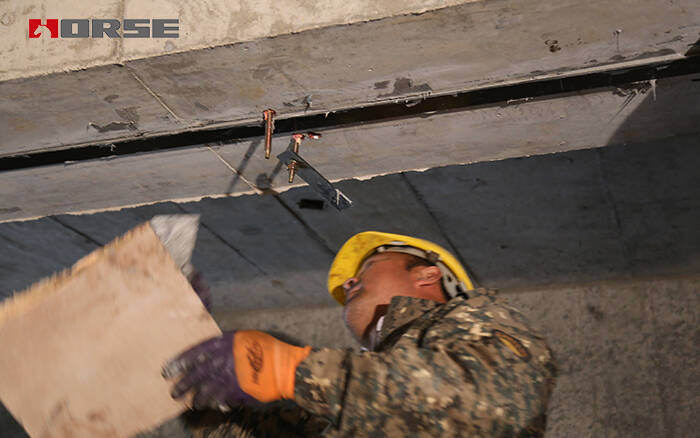

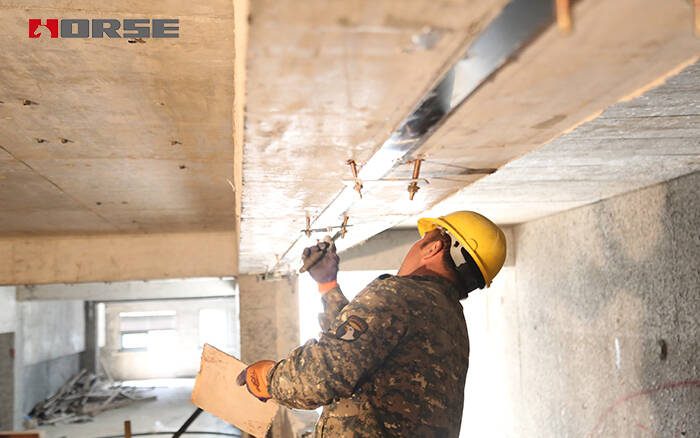

การก่อสร้างโดยใช้วิธีการเสริมแรงด้วยแถบคาร์บอนไฟเบอร์อัดแรงนั้นสะดวกและรวดเร็ว ไม่จำเป็นต้องทำความสะอาดพื้นผิวของโครงสร้างเดิมในปริมาณมาก การก่อสร้างเสริมแรงไม่จำเป็นต้องใช้เครื่องจักรขนาดใหญ่ และการก่อสร้างจะเสร็จสมบูรณ์หลังจากถอดแม่แรงออกหลังจากที่แรงดึงเสร็จสิ้นแล้ว ระยะเวลาการก่อสร้างสั้นและไม่ส่งผลกระทบต่อการใช้งานโครงสร้าง
