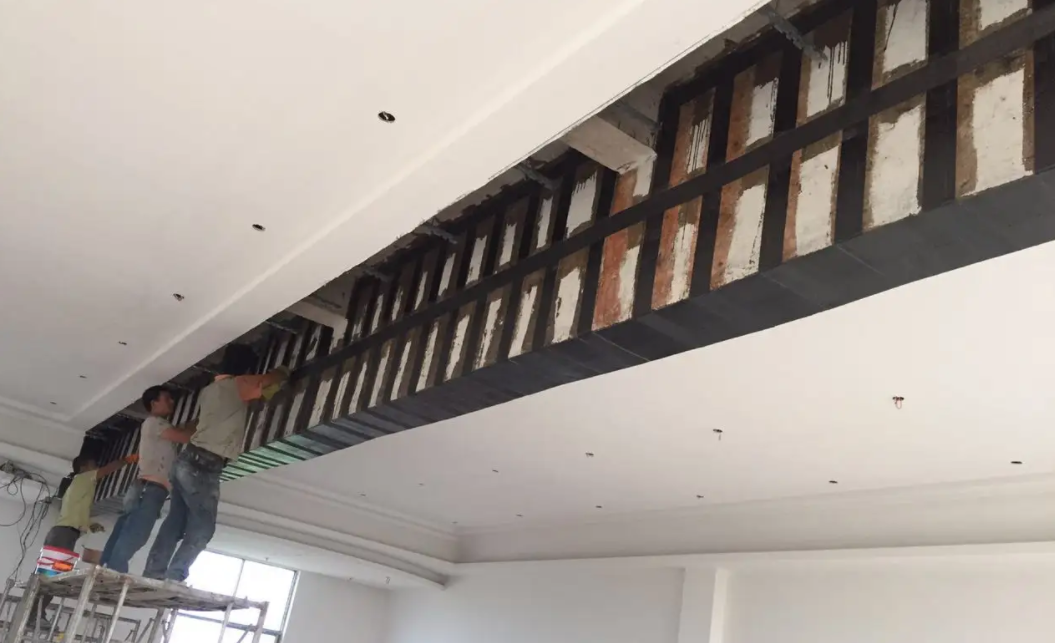

ปรับปรุงความสามารถในการดัดโค้ง

อาคารเรียนที่ไม่ได้ใช้งานถูกดัดแปลงเป็นอาคารสำนักงาน ห้องเรียนบางส่วนถูกดัดแปลงเป็นห้องอุปกรณ์ตามความต้องการใช้งาน (โดยใช้น้ำหนักบรรทุกจริง 5.OkN/m2 คานคอนกรีตเดิม: b *h = 250mmX550mm คอนกรีต C25 เหล็กเส้น HPB335 และเหล็กเส้นรับแรงดึง 3@25) ความสามารถในการรับแรงเฉือนของคานตรงตามข้อกำหนด และความสามารถในการรับแรงดัดเดิมคือ 20 4. 3kN •m ความสามารถในการรับแรงดัดของคานหลังจากการเสริมเหล็กจะต้องอยู่ที่ 260 kN •m

พื้นที่จริงของผ้าคาร์บอนไฟเบอร์ที่ควรติด:

A=10 2. 4mm2

ความกว้างรวมของผ้าคาร์บอนไฟเบอร์คือ: B=102.4/ 0.167=613.2 มม.

ความกว้างของผ้าคาร์บอนไฟเบอร์แต่ละชั้นคือ: b = 61 3. 2/ 3=204 . 4 มม.

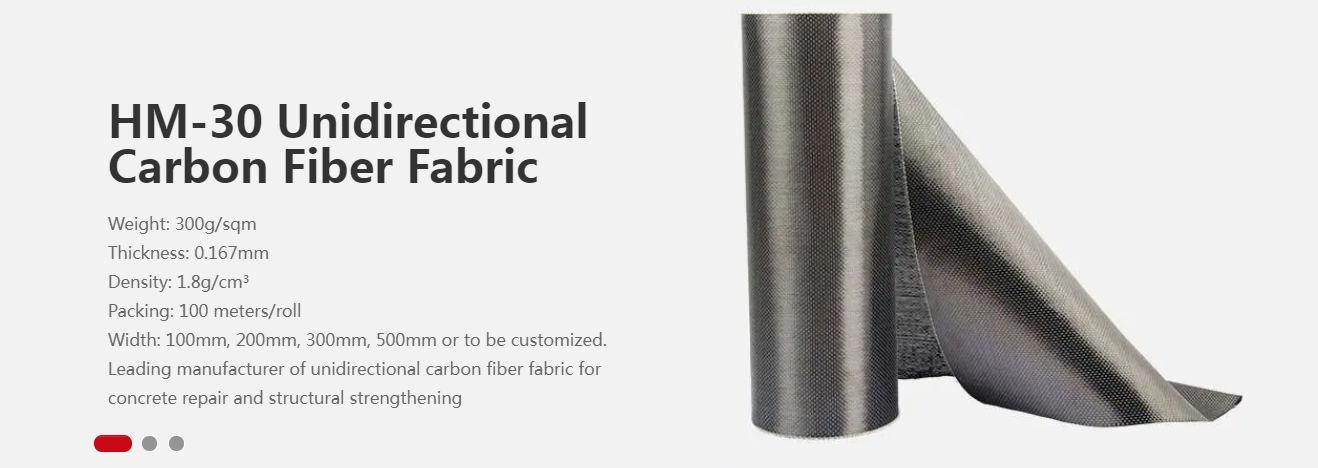

เลือกและติดผ้าคาร์บอนไฟเบอร์ 3 ชั้น ที่มีความกว้าง 250 มม. และความหนา 0.167 มม. เพื่อตอบสนองความต้องการของห้องอุปกรณ์
