ซ่อมแซมรอยแตกหลังคาด้วยผ้าคาร์บอนไฟเบอร์

ภาพรวมโครงการ

พื้นที่รวมของอาคารคือ 10140m2 จํานวนชั้นคือ 11 ชั้นบนพื้นดิน 2 ชั้นใต้ดิน และความสูงของชั้นคือ 2.90 เมตร ร่างกายหลักคือโครงสร้างผนังเฉือน และพื้นฐานคือพื้นฐานเรือ

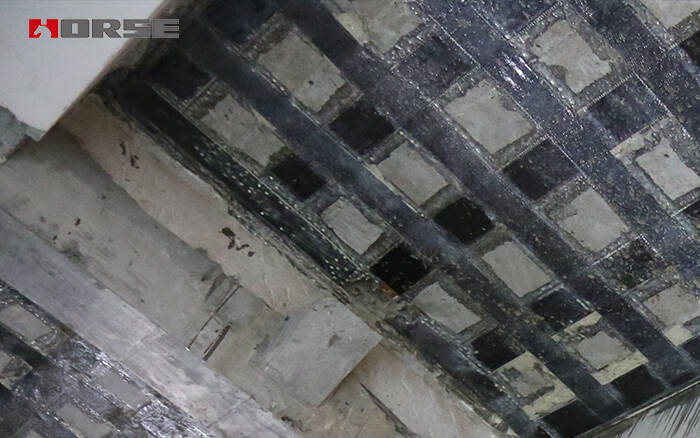

เนื่องจากรอยแตกในหลังคาห้องนั่งเล่นสามชั้นของหน่วยตะวันออกของโครงการ รอยแตกในชั้นอาคารไม่ใช่รอยแตกความเครียด แต่การเกิดขึ้นของรอยแตกพื้นมีผลต่อความสมบูรณ์และความทนทานของโครงสร้าง ดังนั้น การเสริมไฟเบอร์คาร์บอนจึงใช้กับพื้นแตก

วัสดุเสริมสร้างโครงสร้าง

HM-30 ผ้าใยคาร์บอนทิศทางเดียว

กาวซ่อมแตก HM-120ML

ผ้าคาร์บอนไฟเบอร์ผูกพันธุ์ภายนอก

A, วัสดุแผ่นคาร์บอนไฟเบอร์ติดกับโซนดึงของลำแสงและส่วนประกอบแผ่นที่จะดัดโดยการดัด และทิศทางของเส้นใยเหมือนกับของการเสริม

B, ใช้วางปิด, วางชนิด U หรือวางด้านข้างกับลำแสงเพื่อเสริมการตัดเส้นใยทิศทางเหมาะสำหรับแนวตั้งแนวแกน

C เมื่อแผ่นคาร์บอนไฟเบอร์ถูกใช้เพื่อเสริมสร้างโครงสร้าง การโหลดชีวิตบนโครงสร้างควรถูกปลดปล่อย

D ผ้าคาร์บอนไฟเบอร์ทิศทางความเครียดเส้นใยของความยาวรอบไม่ควรน้อยกว่า 200 มม. เมื่อเสริมโดยผ้าคาร์บอนไฟเบอร์หลายชั้นหรือหลายชั้นหรือทุกชั้นของผ้าคาร์บอนไฟเบอร์รอบตำแหน่

E, ตัดตามขนาดของความต้องการในการออกแบบผ้าคาร์บอนไฟเบอร์; กาวพื้นผิวที่เตรียมตามอัตราส่วนและวางเท่าเทียมกันบนส่วนของผ้าคาร์บอนไฟเบอร์กดอย่างอ่อนโยนบนวางโดยใช้กลองพิเศษตามทิศทางของเส้นใยซ้ำซ้ำๆ ม้วนออกจากฟองผิวเต็มที่ด้วยผ้าคาร์บอนไฟเบ ควรทำซ้ำขั้นตอนข้างต้นวงหลายชั้นบนพื้นผิว ควรเป็นชั้นสุดท้ายของผ้าคาร์บอนไฟเบอร์เคลือบด้วยพลาสเตอร์กาวเท่าเทียมกัน

F, ความยาวของใย F และ CFRP ไม่น้อยกว่า 200 มม. ในทิศทางของแรง คาร์บอนไฟเบอร์หลายชั้นหรือต่างๆ เมื่อเสริมด้วยผ้าคาร์บอนไฟเบอร์หลายชั้นหรือหลายชั้น
