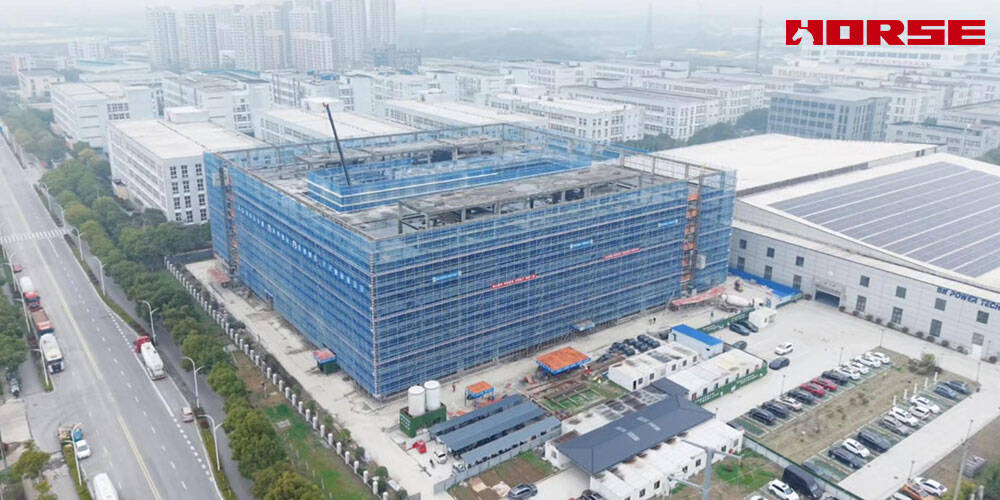

การเสริมสร้างความเข้มแข็งของสำนักงานโรงงานหกชั้น

ภาพรวมโครงการ

หลังจากหลายสิบปีของการบริการอาคารตอนนี้ใบหน้าความต้องการในการโหลดที่เพิ่มขึ้นเนื่องจากการเปลี่ยนแปลงในรูปแบบการเข้าพักการเพิ่มอุปกรณ์ที่ทันสมัยและความต้องการโหลดสดที่สูงขึ้นเกินกว่าสมมติฐานการออกแบบเดิม สมาชิกโครงสร้างที่มีอยู่ในขณะที่เพียงพอสำหรับการใช้งานเดิมที่ต้องการจะไม่สามารถบรรทุกโหลดบริการที่สะสมและเพิ่มขึ้นได้อีกต่อไป

ข้อบกพร่องของโครงสร้าง

• บีม

ความสามารถในการดัดงอและแรงเฉือนไม่เพียงพอเพื่อรองรับโหลดบริการที่เพิ่มขึ้นตลอดอายุการใช้งานของอาคาร

• แผ่นพื้น

การแตกร้าวและการโก่งตัวมากเกินไปที่สังเกตได้เนื่องจากการโหลดแบบโปรเกรสซีฟเพิ่มขึ้นเหนือความสามารถในการออกแบบดั้งเดิม

• ข้อต่อเสาลำแสง

ความต้านทานการกักขังและแรงเฉือนไม่เพียงพอภายใต้ความเครียดในระยะยาวที่สะสมและการโหลดที่เพิ่มขึ้น

การวิเคราะห์สาเหตุ

• โครงสร้างอายุ: ยืดอายุการใช้งานที่นำไปสู่การย่อยสลายวัสดุอย่างค่อยเป็นค่อยไปรวมถึงคาร์บอเนตคอนกรีตและการกัดกร่อนเสริมแรงเล็กน้อย

• การโหลดที่เพิ่มขึ้นเมื่อเวลาผ่านไป: การเปลี่ยนแปลงในการใช้งานอาคาร-อุปกรณ์สำนักงานที่หนักกว่าการเข้าพักที่เพิ่มขึ้น HVAC ที่ทันสมัยและการติดตั้งทางกล-มีความต้องการเพิ่มขึ้นอย่างต่อเนื่องเกินกว่าความสามารถในการออกแบบเดิม

• ความเหนื่อยล้าสะสม: รอบการโหลดซ้ำหลายทศวรรษทำให้เกิดการสะสมความเสียหายที่ก้าวหน้าในสมาชิกโครงสร้าง

• ความต้องการในการอัพเกรดการทำงาน: การอัพเกรดอาคารและการอัพเกรดสิ่งอำนวยความสะดวกที่ต้องการความสามารถในการรับน้ำหนักที่สูงกว่าที่ออกแบบมา

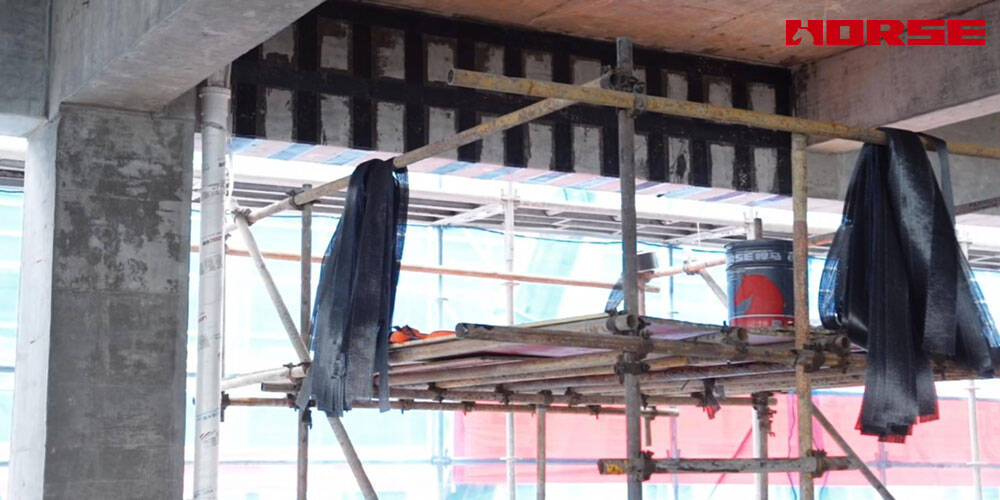

ระบบเสริมความแข็งแรงให้กับผ้า cfrp

มาตรฐานการออกแบบ

Aci 440.2R-17: คู่มือสำหรับการออกแบบและการก่อสร้างระบบ FRP ที่ถูกผูกมัดภายนอก

Aci 318-19: ข้อกำหนดรหัสอาคารสำหรับคอนกรีตโครงสร้าง

ข้อมูลจำเพาะของวัสดุ

ข้อดีเสริมความแข็งแรงของซี FRP

• โซลูชันการเสริมสร้างความเข้มแข็งที่ครอบคลุม: ระบบแบบบูรณาการ Addressing flexural, SHEAR และ confinement deficiencies

• ผลกระทบต่อโครงสร้างน้อยที่สุด: ผ้า cfrp น้ำหนักเบาเพิ่มภาระที่ตายแล้วเล็กน้อย (< 2กก./ตารางเมตรต่อชั้น

• การติดตั้งอย่างรวดเร็ว: เร็วกว่าวิธีการเชื่อมแผ่นเหล็กแบบดั้งเดิมหรือการขยายส่วน

• ความเข้ากันได้: ผ้าสอดคล้องกับรูปทรงเรขาคณิตที่ซับซ้อนและพื้นผิวโค้ง

• ความต้านทานการกัดกร่อน: cfrp ภูมิคุ้มกันต่อการโจมตีคลอไรด์เหมาะสำหรับความทนทานในระยะยาว

• การหยุดชะงักน้อยที่สุด: การติดตั้งสามารถดำเนินการต่อด้วยการเข้าพักของอาคารบางส่วน

• เพิ่มประสิทธิภาพแผ่นดินไหว: ปรับปรุงความเหนียวและความสามารถในการกระจายพลังงานผ่านการห่อผ้า

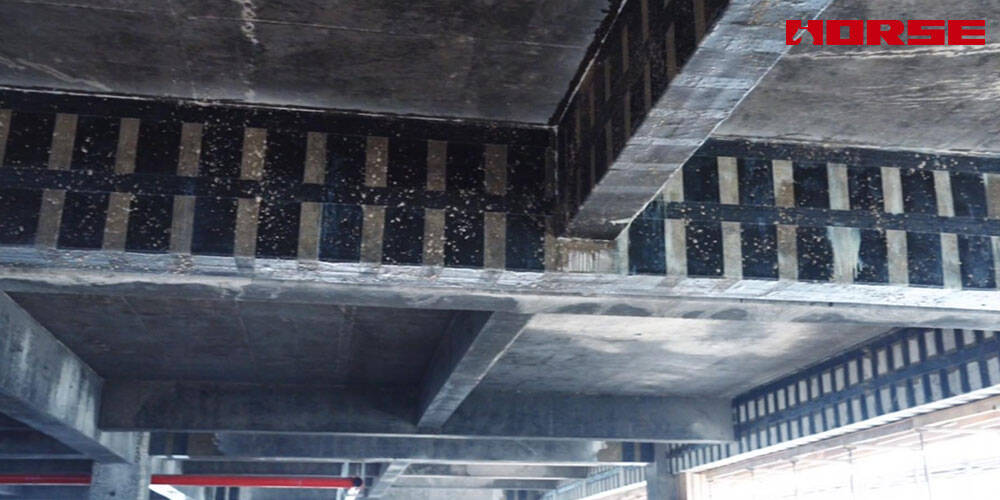

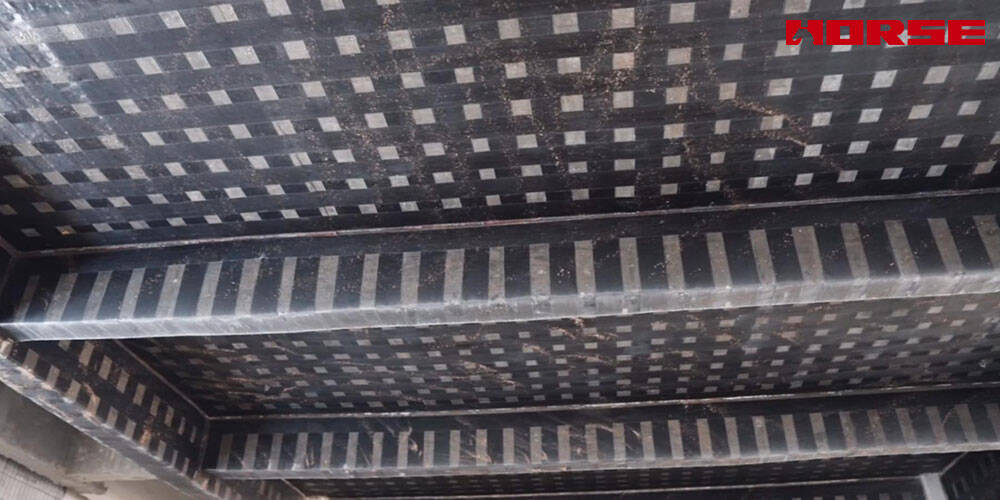

ระบบเสริมความแข็งแกร่งของผ้า cfrp ประสบความสำเร็จในการอัปเกรดอาคารสำนักงานโรงงาน6ชั้นเพื่อตอบสนองความต้องการในการดำเนินงานในปัจจุบันและข้อกำหนดด้านประสิทธิภาพของโครงสร้าง การประยุกต์ใช้แบบบูรณาการของผ้า cfrp สำหรับการเสริมสร้างความเข้มแข็ง flexural, การเพิ่มประสิทธิภาพแรงเฉือน (U-wraps) และการเสริมสร้างแผ่น
