เสริมสร้างคอลัมน์

ภาพรวมโครงการ

โครงการนี้คือ "โครงการปรับปรุงห้องสมุดเมืองเฮเฟย์ ตั้งอยู่ในเมืองทางเหนือของเขตศูนย์กลางเมืองเฮเฟย์ หมู่บ้านของทางเข้าวิลล่า amber ห้องสมุดของตะวันตกเฉียงใต้ใกล้กับพื้นที่อาศัยวิลล่า

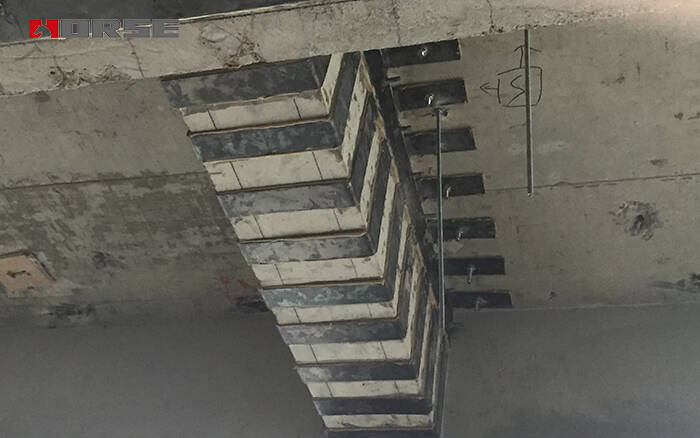

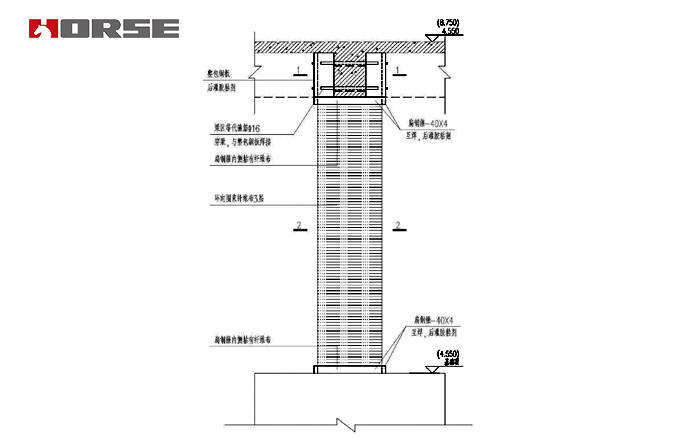

การซ่อมแซมและปรับปรุงพื้นที่ก่อสร้างประมาณ 1250 ตารางเมตร ทั้งหมดห้าคอลัมน์ได้รับการเสริมสร้าง, ความสูงได้รับการเสริมสร้างจากด้านบนฐานไปยังความสูง 8.75 เมตร. วิธีการเสริมเสริมคอลัมน์คือห่อ CFRP สามชั้น และคานคอลัมน์ได้รับความแข็งแรงด้วยแจ็คเก็ตเหล็ก

วัสดุเสริม

1, ผ้าคาร์บอนไฟเบอร์ที่มี 300g / ตารางเมตรความหนาที่คำนวณคือ 0.167mm ค่ามาตรฐานความต้านทานแรงดึงไม่น้อยกว่า 3400MPa โมดูลัสความยืดหยุ่นดึงไม่น้อยกว่า 240000MPa การยืดยาวไม่น้อยกว่า 1.7%

2, ผ้าคาร์บอนไฟเบอร์ควรกาวร่วมกับกาวและกาวเกรด ตัวชี้วัดที่เกี่ยวข้องควรปฏิบัติตามข้อบังคับที่เกี่ยวข้องของ 4.5.3 ในรหัส GB50367-2013 สําหรับการออกแบบเสริมสร้างโครงสร้างคอนกรีต

3, ผ้าคาร์บอนไฟเบอร์ต้องมีใบรับรองโรงงาน, เรซินด้านล่าง, วัสดุการปรับระดับ, เรซินการimpregnating ต้องเป็นผู้ผลิตเดียวกันและตามความต้องการของผู้ผลิต

4, กาวโครงสร้างสำหรับแจ็คเก็ตเหล็ก

5, แท่งเชื่อม: เหล็ก Q235, ชุด E43, เหล็ก Q345, ชุด E50

6. เหล็กชนิดเป็นเหล็ก Q235B และแผ่นเป็นเหล็ก Q345B

7 เหล็กเป็นเหล็กเกรด HPB300 เหล็กเกรด HRB335 และเหล็กเกรด HRB400

วิธีเสริม

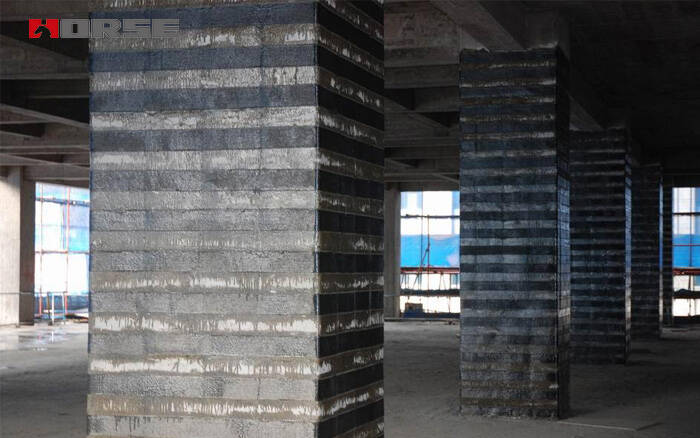

1, คอลัมน์กรอบ (JGZ) ของโครงการควรเสริมสร้างด้วยการห่อ CFRP ชั้นป้องกันมุมสี่ชั้นของคอลัมน์กรอบควรตัดและขัดเป็นฟิลเล็ต และรัศมีของความกลมไม่ควรน้อยกว่า 25 มม.

2 ความกว้างของรอบระหว่างรอบด้านบนและด้านล่างของรอบวงรอบไม่ควรน้อยกว่า 50 มม. และความยาวของจุดตัดแหวนผ้าเส้นใยไม่ควรน้อยกว่า 20 มม. ตําแหน่งการลับของแถบควรเป็นแบบต่อเนื่อง และทิศทางของผ้าเส้นใยควรตั้งแต่แกนยาวของคอลัมน์

3. รูในพื้นที่คานควรยึดด้วยกาว

4, วงเหล็กแบน, รุ่นเท่ากันของ stirrup เชื่อมหลังจากเสร็จสิ้นของผ้าเส้นใยเหนียว
